Kohler Command Pro CV173 Werkstatt-Handbuch Seite 40

Zerlegen/Inspektion und Wartung

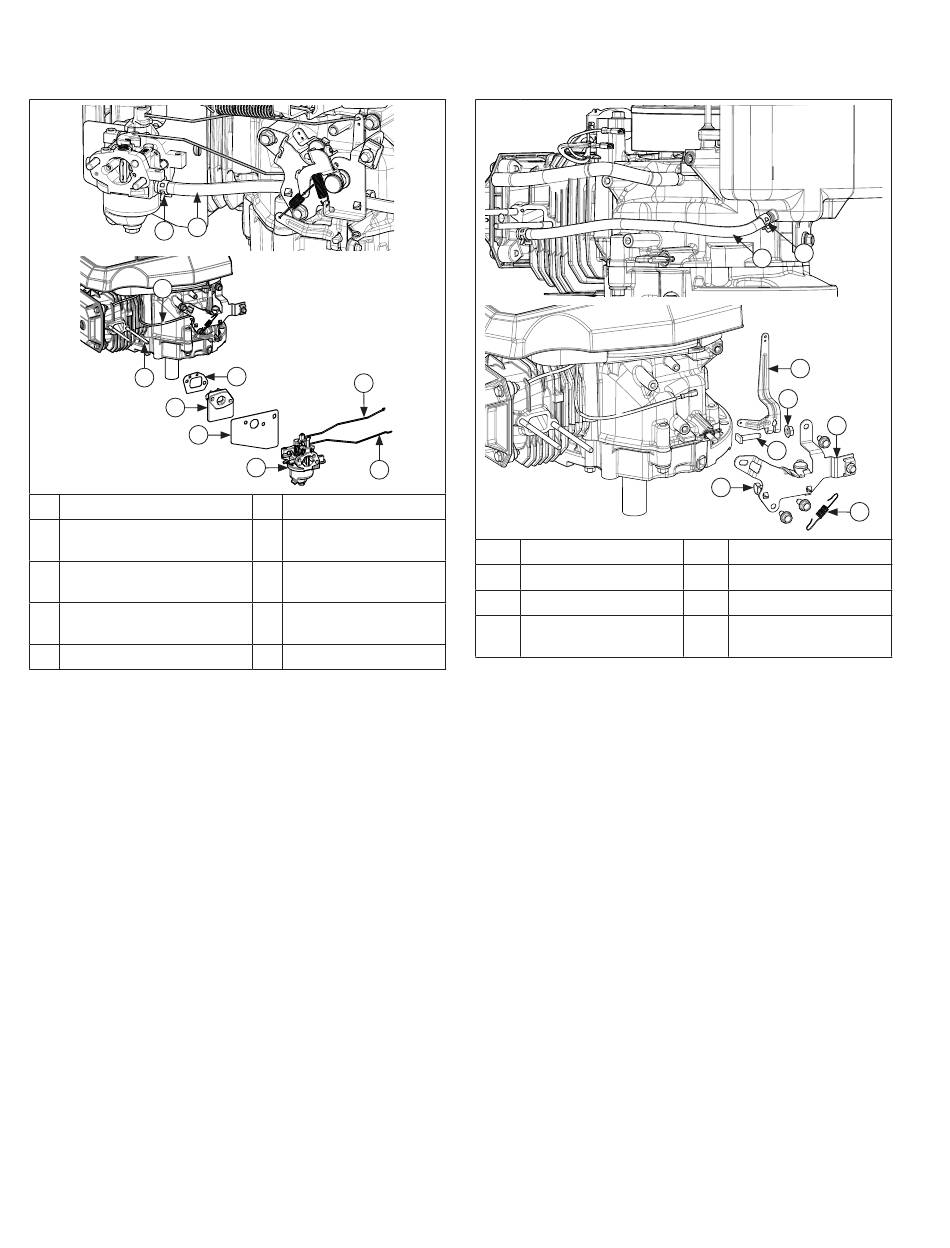

Ausbau des Vergasers
B
A
C
D
F
G
A Schlauchschelle
Motorabstellleitung
C
(falls vorhanden)
E Distanzblechdichtung
Vergaser-
G
Hitzeschutzdichtung
I Chokegestänge
HINWEIS: Stellen Sie sicher, dass der Kraftstoff tank
vollständig leer ist. Lassen Sie dazu
den Motor laufen, bis er wegen
Kraftstoff mangel ausgeht.
1. Die Schlauchschelle zusammendrücken und vom
Vergaser weg auf die Kraftstoffl eitung schieben.
Mit dem Schlauchabzieher (siehe „Spezialwerkzeu-
ge und Hilfsmittel") die Kraftstoffl eitung vorsichtig
vom Vergaser abziehen.
2. Den Drosselklappenhebel im Uhrzeigersinn bis zum
Anschlag drehen. Stift und Feder des Gestänges
vorsichtig nach oben drücken und vom
Drosselklappenhebel abnehmen.
3. Das Choke-Gestänge vom Vergaser trennen.
Dabei den Gashebel im Uhrzeigersinn in die volle
Choke-Position bewegen und den Vergaser
von den Bolzen schieben.
4. Anschluss der Stoppleitung (sofern vorhanden) vom
Stoppschalter an der Drehzahlregelung trennen.
5. Vergaser-Hitzeschutzdichtung von der Leitung
(sofern vorhanden) herunterschieben und entsorgen.
6. Vergaserdistanzblech und Distanzblechdichtung von
den Bolzen abnehmen. Dichtung entsorgen.
40
E
J
H
I
B Kraftstoffl eitung
D Vergaserbolzen
Vergaser-
F
Distanzblech
H Vergaser
J Gasgestänge
KohlerEngines.com
Ausbau der Reglerkomponenten
A Schlauchschelle
C Drehzahlhebel
E Schraube
G Drehzahlreglerfeder
HINWEIS: Dier Kraftstoffl eitung zwischen Vergaser und
Kraftstoff tank wird von Kunststoff -Clips
gehalten, die an der Rückseite der Gashebel-
halterung montiert sind. Wenn die Halterung
aus dem Kurbelgehäuse entfernt wird, bleibt
sie am Kraftstoff schlauch befestigt. Falls die
Gashebelhalterung ersetzt werden muss,
nehmen Sie die Kraftstoffl eitung vom Kraft-
stoff fi lter oder Vergaser ab und ziehen Sie die
Halterung vom Schlauch ab. Nehmen Sie
den Kraftstoff schlauch nicht vom Kraftstoff -
tank ab.
1. Die Schlauchschelle zusammendrücken und vom
Kraftstoff tank weg auf die Kraftstoffl eitung schieben.
2. Mit dem Schlauchabzieher (siehe „Spezialwerkzeu-
ge und Hilfsmittel") die Kraftstoffl eitung vorsichtig
vom Kraftstoff tank abziehen. Der Kraftstoff fi lter im
Nippel kann im Tankauslass bleiben.
3. Lösen Sie die Reglerfeder von der Gashebelhalterung.
4. Entfernen Sie die Befestigungsschrauben der
Gashebelhalterung am Kurbelgehäuse. Entfernen
Sie den Regler mit Kraftstoffl eitung und
Chokegestänge.
5. Lösen Sie die Mutter des Drehzahlhebels und
ziehen Sie den Hebel mit Gestänge und Feder
von der Reglerwelle ab.
A
B
C
D
F
E
H
G
B Kraftstoffl eitung
D Mutter
F Gashebelhalterung
Clip für
H
Kraftstoffl eitung
14 690 29 Rev. --
