Kohler Command Pro CV173 Werkstatt-Handbuch Seite 60

Wiederzusammenbau

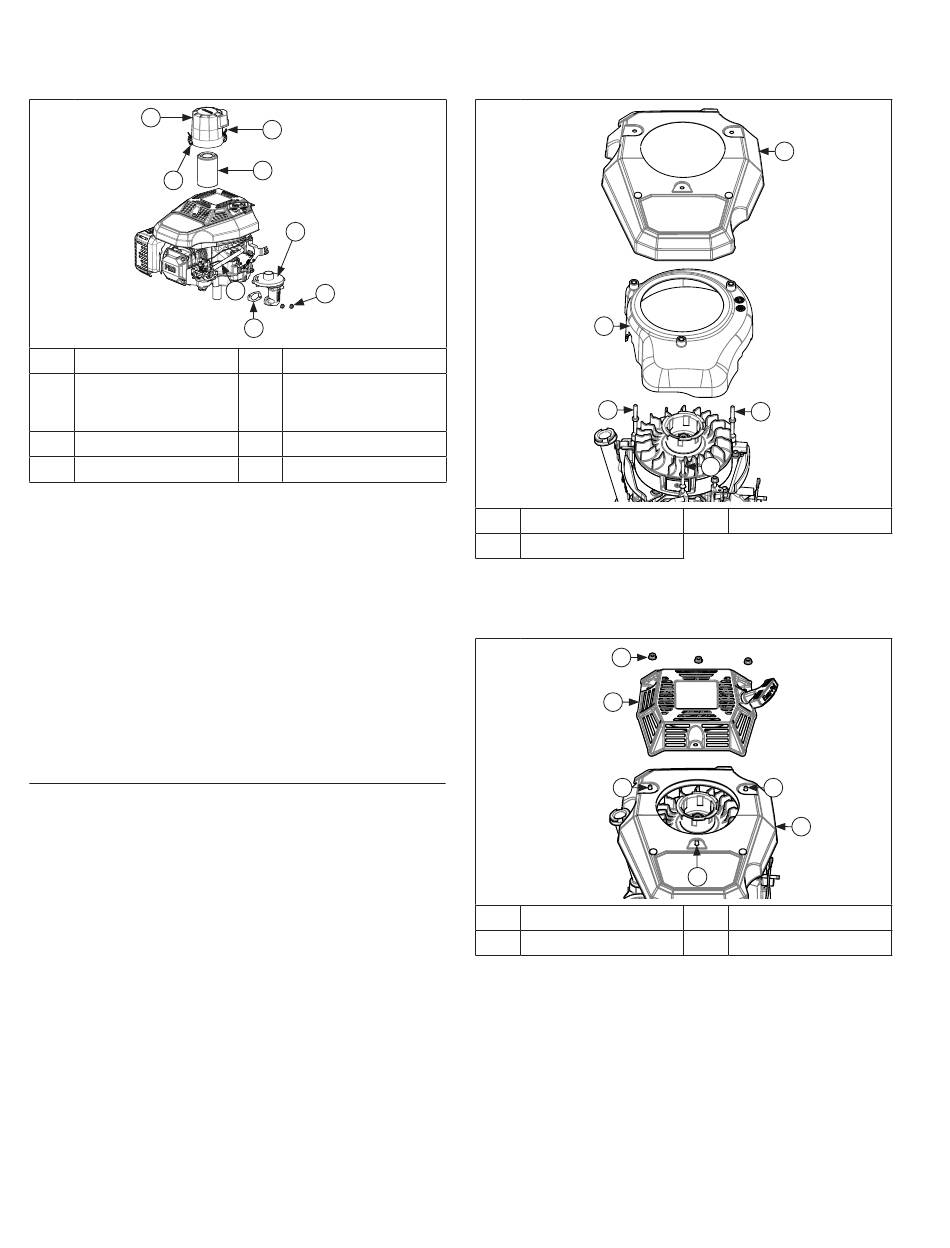

Einbau des Luftfi lters
A
H
A Luftfi lterdeckel
Papierfi lterelement
C und
Schaumstoff vorfi lter
E Mutter
G Entlüfterschlauch
1. Die Luftfi lterdichtung auf die Vergaserbolzen
schieben. Sicherstellen, dass die Entlüftungslöcher
off en sind.
2. Den Luftfi ltersockel auf die Vergaserbolzen
schieben. Den Luftfi ltersockel mit Muttern auf den
Bolzen befestigen.
3. Die Muttern mit 8 Nm (71 in. lb.) festziehen.
4. Schließen Sie den Entlüfterschlauch
an den Luftfi ltersockel an.
5. Setzen Sie das Papierfi lterelement und den
Schaumstoff vorfi lter (falls eingebaut) in den Luftfi lter-
sockel ein. Den Luftfi lterdeckel wieder aufsetzen und
die Spannklammern unter den Laschen platzieren.
Den Deckel durch Hochziehen der Bügel fi xieren.
Einstellung des Drehzahlreglers
Den Drehzahlhebel bis zum Ende seines Stellwegs vom
Vergaser weg bewegen (Vollöff nung der Drosselklappe)
und in dieser Stellung halten. Spannen, biegen und
verdrehen Sie das Gestänge nicht. Greifen Sie die
Reglerwelle mit einer Zange und drehen Sie die Welle
so weit wie möglich im Uhrzeigersinn, halten Sie sie fest
und ziehen Sie die Mutter fest. Ziehen Sie die Mutter mit
9,5 Nm (84 in. lb.) fest.
60
B
C
D
G
E
F
B Bügel
D Luftfi ltersockel
F Dichtung
H Klappe
KohlerEngines.com
Einbau von Lüftergehäuse und Motorabdeckung
B
C
A Motorabdeckung
C Bolzen
1. Bringen Sie das Lüftergehäuse an den Stehbolzen an.
2. Motorabdeckung auf den Bolzen anbringen.
Einbau des Seilzugstarters
A
B
C
A Mutter
C Bolzen
Den Seilzugstarter auf den Bolzen anbringen und mit
Muttern befestigen. M 8 Nm (71 in lb) anziehen.
A
C
C
B Lüftergehäuse
C
D
C
B Seilzugstarter
D Motorabdeckung
14 690 29 Rev. --
