Zerlegen/Inspektion und Wartung

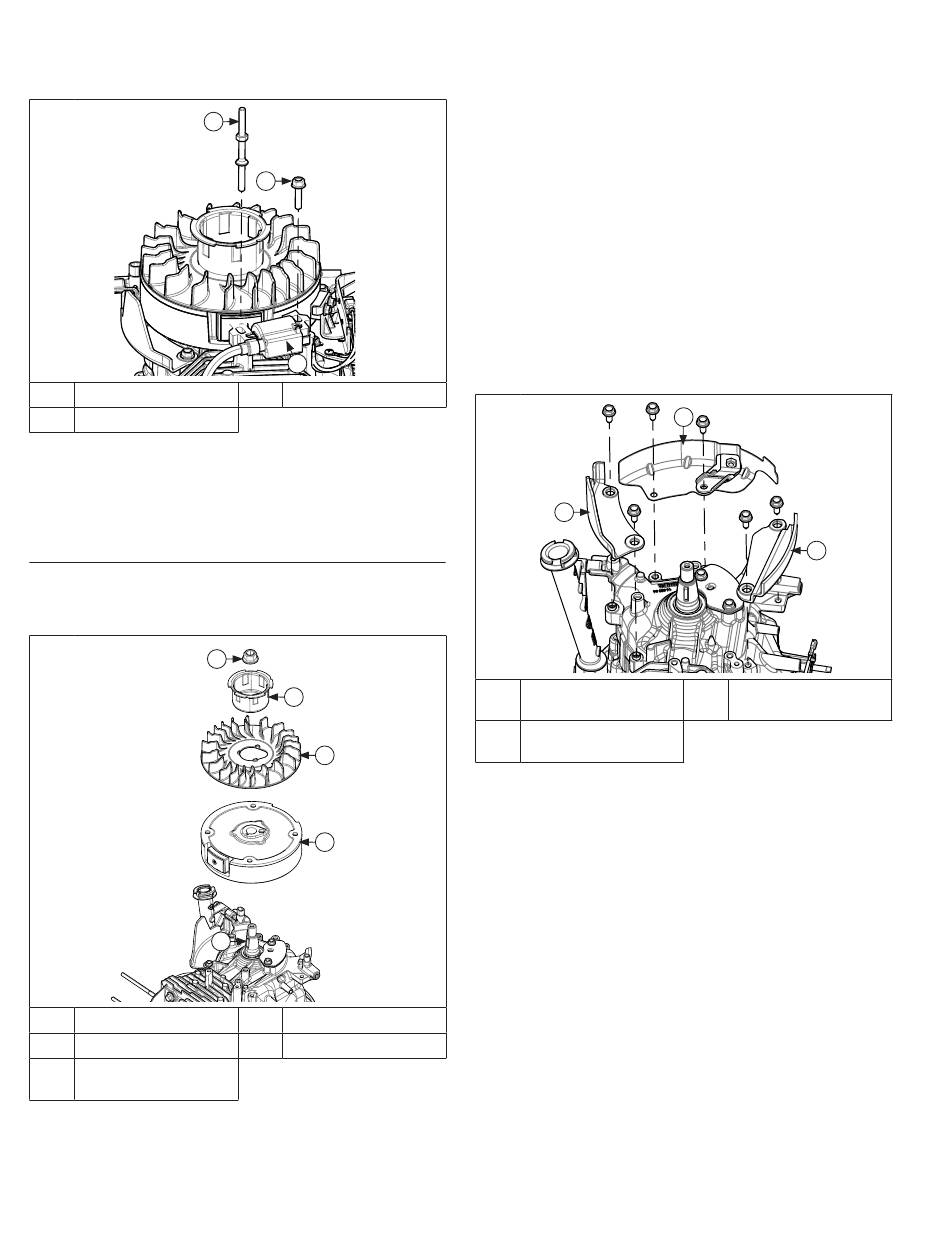

Ausbau des Zündmoduls
A
A Bolzen
C Zündmodul
HINWEIS: Das Motorabstellkabel kann am Zündmodul
angeschlossen bleiben.
Entfernen Sie Schraube und Bolzen, mit denen das
Zündmodul befestigt ist. Markieren Sie diesen längeren
bolzen für den Wiederzusammenbau.
Schwungrad-Bremsfeder abnehmen (falls vorhanden)
Packen Sie ein Ende der Schwungrad-Bremsfeder mit ei-
ner Zange, spannen Sie die Feder und hängen Sie sie aus.
Ausbau des Schwungrads
A Schwungradmutter
C Schwungradlüfter
Schwungrad-
E
Passfeder
1. Kontern Sie das Schwungrad mit einem
Bandschlüssel und schrauben Sie die Mutter
in der Freilaufnabe ab.
42
B
C
B Schraube
A
B
C
D
E
B Starter-Freilaufnabe
D Schwungrad
KohlerEngines.com
2. Entfernen Sie die Freilaufnabe und heben
Sie den Lüfter ab; notieren Sie die Ausrichtung am
Schwungrad für den Wiederzusammenbau.
3. Das Schwungrad ist auf einer konischen Welle
montiert. Um es zu lockern, schlagen Sie mit einem
Schonhammer kurz und fest auf den Schwungrad-
Zahnkranz. Nehmen Sie das Schwungrad ab.
4. Nehmen Sie die Schwungrad-Passfeder aus der
Kurbelwelle.
Inspektion
Untersuchen Sie das Schwungrad auf Risse und
überprüfen Sie die Keilnut auf Abnutzung und Schäden.
Ersetzen Sie das Schwungrad, wenn es gerissen ist.
Falls die Schwungrad-Passfeder abgeschert oder
die Keilnut beschädigt ist, müssen Sie Kurbelwelle,
Schwungrad und Passfeder ersetzen.
Ausbau des Handschutzes (falls vorhanden)
C
Hinterer
A
Handschutz
Handschutz
C
(Auspuff seite)
Die Schrauben und den Handschutz aus dem
Kurbelgehäuse ausbauen.
A
B
Handschutz
B
(Vergaserseite)
