7.3.6 So installieren und entfernen Sie eine Kompressionsplatte
So installieren Sie eine Kompressionsplatte:
1.
2.
3.
4.
5.
6.
So entfernen Sie eine Kompressionsplatte:
1.
2.
3.
MAN-11061-802 Revision 002
Bedienungsanleitung für das 3Dimensions System
Halten Sie die Vorderseite der Platte mit einer Hand vor die
Kompressionsvorrichtung.
Kippen Sie die Platte zwischen 30° und 45° und setzen Sie die Rückseite der Platte in
die Nut an der Rückseite der Kompressionsvorrichtung (Nr. 1 in der folgenden
Abbildung).
Schieben Sie die Platte in der Nut entlang, bis die Aussparungen an der Oberseite der
Platte unter die Verriegelungen der Plattenklammer (Nr. 2 in der folgenden
Abbildung) rutschen.
Drücken Sie die Plattenklammer (Nr. 3 in der folgenden Abbildung) mit der freien
Hand zusammen.
Drehen Sie die Platte (Nr. 4 in der folgenden Abbildung) nach oben.
Geben Sie die Plattenklemme frei, um die Platte zu arretieren.

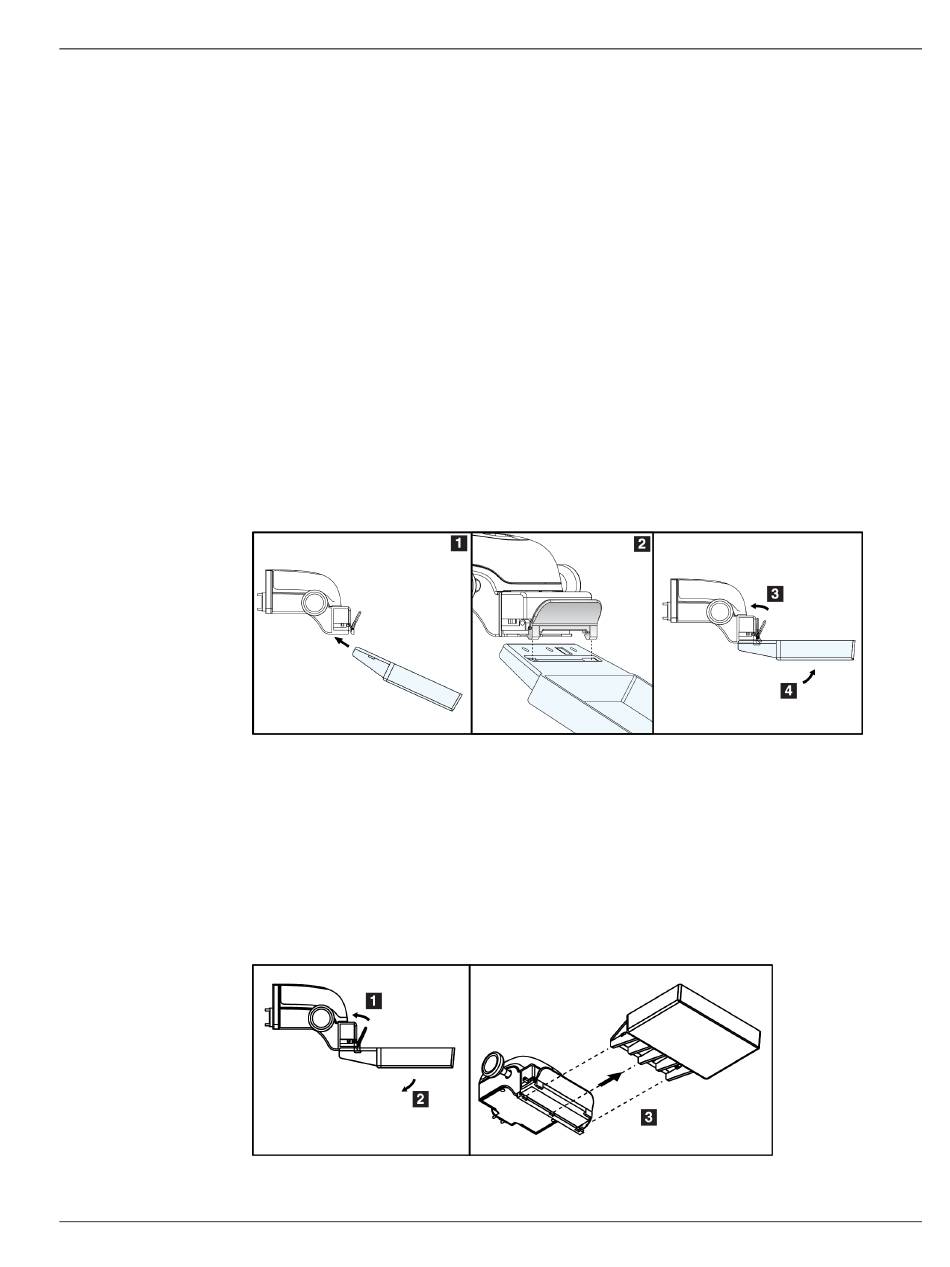

Abbildung 68: Installation einer Kompressionsplatte
Halten Sie die Platte mit einer Hand und heben Sie mit der anderen Hand die
Plattenklemme an, um die Arretierung (Nr. 1 in der folgenden Abbildung) zu lösen.
Lassen Sie die Platte (Nr. 2 in der folgenden Abbildung) herab, um die Platte aus der
Kompressionsvorrichtung (Nr. 3 in der folgenden Abbildung) zu nehmen.
Lassen Sie die Plattenklammer los.
Abbildung 69: So entfernen Sie eine Kompressionsplatte
