Hologic 3Dimensions Bedienungsanleitung Seite 186

Bedienungsanleitung für das 3Dimensions System
Anhang A: Technische Daten
A.1.2 Akquisitions-Workstations
Universal-Akquisitions-Workstation

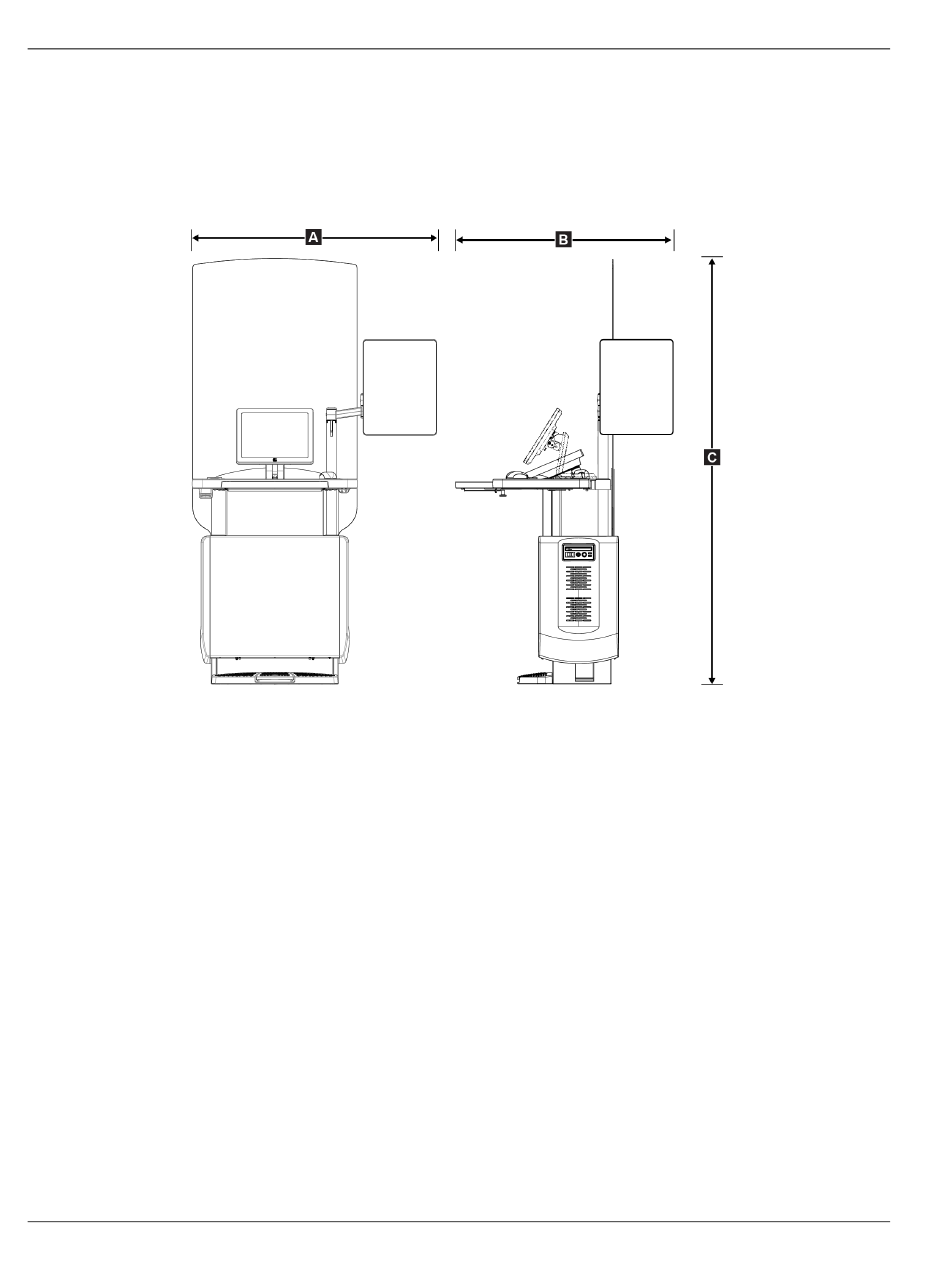

Abbildung 109: Abmessungen Universal-Akquisition s-Workstation
A.
B.
C.
Seite 170
Breite (maximal) mit optionalem
vollständig ausgefahrenem
Monitorgelenkarm
Breite (maximal) mit Standard-
Monitorarm
Tiefe (maximal) mit ausgezogenem
Tastaturfach und optionalem
Monitorgelenkarm
Tiefe (maximal) mit ausgezogenem
Tastaturfach und Standard-
Monitorarm
Höhe (nominal)
Gewicht (maximal)
136 cm (53,4 Zoll) – UAWS Serie I
128 cm (50,3 Zoll) = UAWS Serie II
94,0 cm (36,9 Zoll) – UAWS Serie I
107 cm (42 Zoll) – UAWS Serie II
122 cm (48,4 Zoll) – UAWS Serie I, seitlich gedreht
115 cm (45,1 Zoll) – UAWS Serie II, seitlich gedreht
83,6 cm (32,9 Zoll) – UAWS Serien I und II
219 cm (86,1 Zoll) nach August 2017
204 cm (80,3 Zoll) vor September 2017
209 kg (460 lbs.)
MAN-11061-802 Revision 002
