Bedienungsanleitung für das 3Dimensions System
Kapitel 6: Bildaufnahme
6.6.3 Andere Bildbetrachtungswerkzeuge
Weitere Registerkarten
•
•
•
•
Expositionsindex
Der „Belichtungsindex" ist eine Richtlinie für die Bildqualität. Wenn der
Belichtungsindex im roten oder gelben Bereich liegt, prüfen Sie das gewählte Bild auf
Rauschen und entscheiden Sie, ob die Aufnahme wiederholt werden muss.
Anzeigemodi
Wählen Sie den Bereich Anzeigemodi des Bildschirms, um die Art der Ansicht, die auf
dem Bildanzeige-Monitor angezeigt werden soll, auszuwählen. Zur Anzeige
kombinierter Bilder können Sie zwischen konventionellen oder generierten 2D-
Aufnahmen, Projektionen, Rekonstruktionen und SmartSlices wechseln.
1. Die Schaltfläche Konventionell zeigt konventionelle 2D-Bilder an.
2. Die Schaltfläche Generierte 2D-Aufnahme zeigt ein aus der tomographischen
3. Die Schaltfläche Projektionen zeigt projizierte Bilder ab der Krümmung um 15° an.
4. Die Schaltfläche Rekonstruktionen zeigt rekonstruierte 1-mm-Schichten an.
5. Die Schaltfläche SmartSlices zeigt 6-mm-Schichten aus der 3DQuorum Software an.
Seite 102
Kommentare: Einem Bild Kommentare hinzufügen.
Kundendienst: Bilder für Wartungszwecke markieren.
ROI: Zeichnet einen Bereich von Interesse auf dem Bildanzeige-Monitor.
Cine: Eine Reihe von Bildern als Film anzeigen (Tomosynthese-Option).

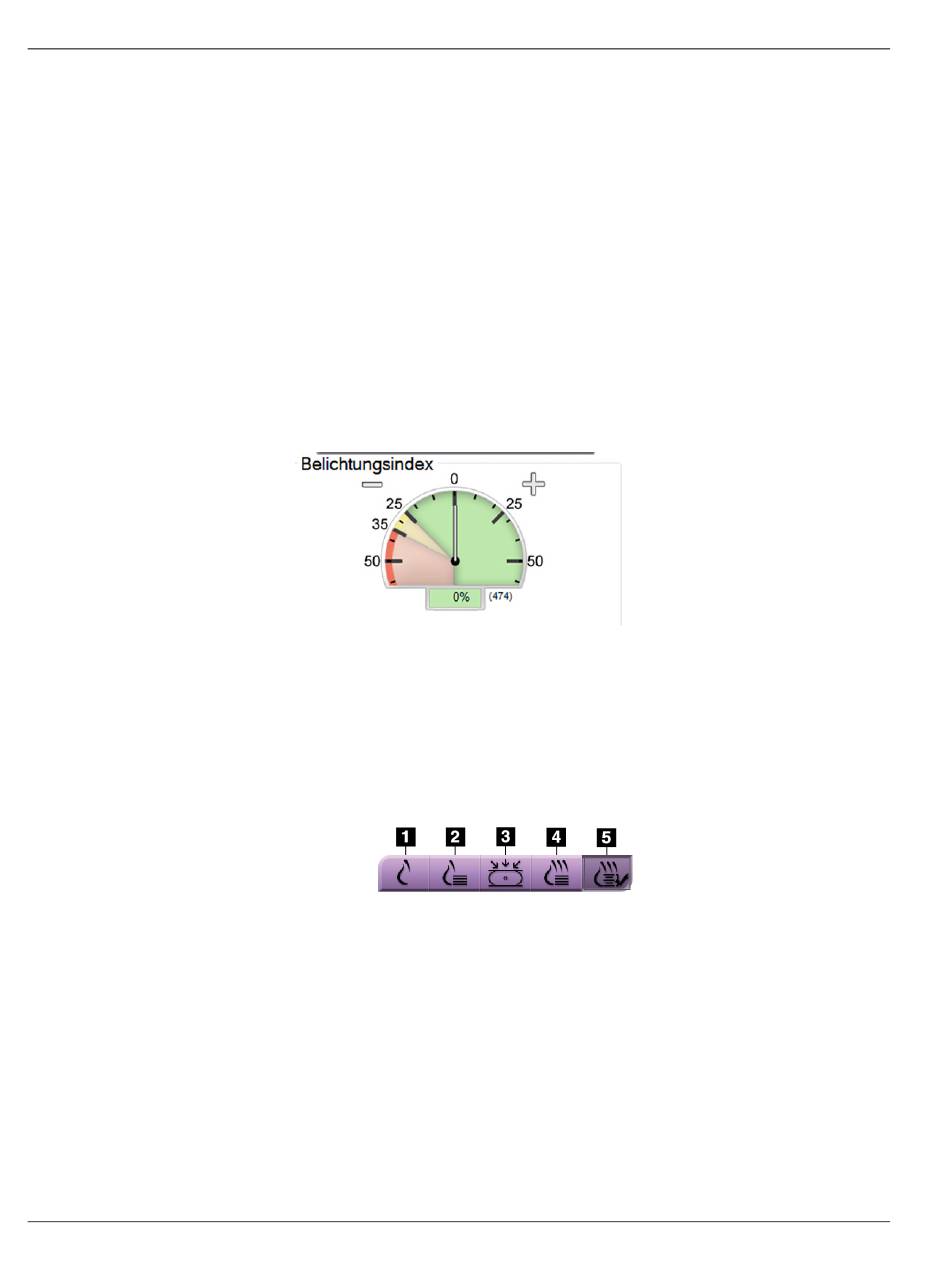

Abbildung 53: Expositionsindex
Legende für Abbildungen
Aufnahme generiertes 2D-Bild an.
Abbildung 54: Anzeigemodi
