3.2.1 Strahlerkopf-Display
Anzeige des Strahlerkopfes:
3.2.2 Regler und Display – Kompressionsvorrichtung
1. Manuelle Kompressionshandräder
2. Tasten für Plattenverschiebung
3. AEC-Sensortasten
4. Anzeige der Kompressionsvorrichtung
5. Schieberegler des Kompressionsmodus
6. Plattenklemme
Anzeige der Kompressionsvorrichtung:
MAN-11061-802 Revision 002
Bedienungsanleitung für das 3Dimensions System
FFA
•
Filterart
•
Blendeneinstellung
•
Plattenposition
•
Legende für Abbildungen
FAST
Position des AEC-Sensors
•
Kompressionskraft (bei einer Kraft
•
unter 2 kg (4 lbs.) wird 0,0
angezeigt)
Kompressionsdicke
•
Winkel des C-Bogens nach der
•
Drehung (für 5 Sekunden)
Kapitel 3: System-Bedienelemente und Anzeigen

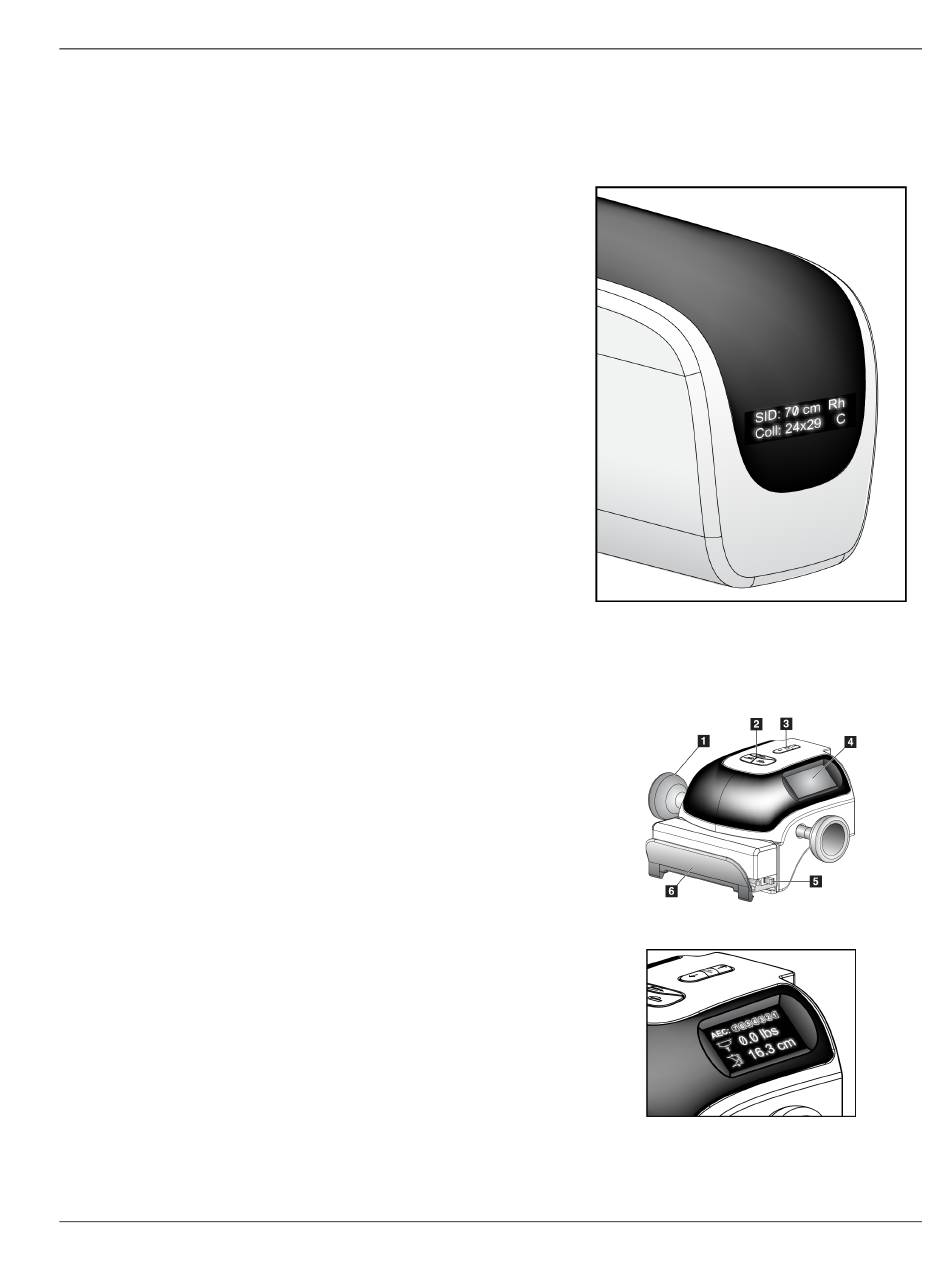

Abbildung 8: Strahlerkopf-Display
Abbildung 9: Kompressionsvorrichtung
Abbildung 10: Anzeige der
Kompressionsvorrichtung
Seite 33
