6.6.4 Projektionsindikator
Der Projektionsindikator auf dem Bildanzeige-Monitor wird nur bei tomosynthetischen
Verfahren angezeigt. Wählen Sie den Anzeigemodus „Projections" (Projektionen), um
den Indikator anzuzeigen.

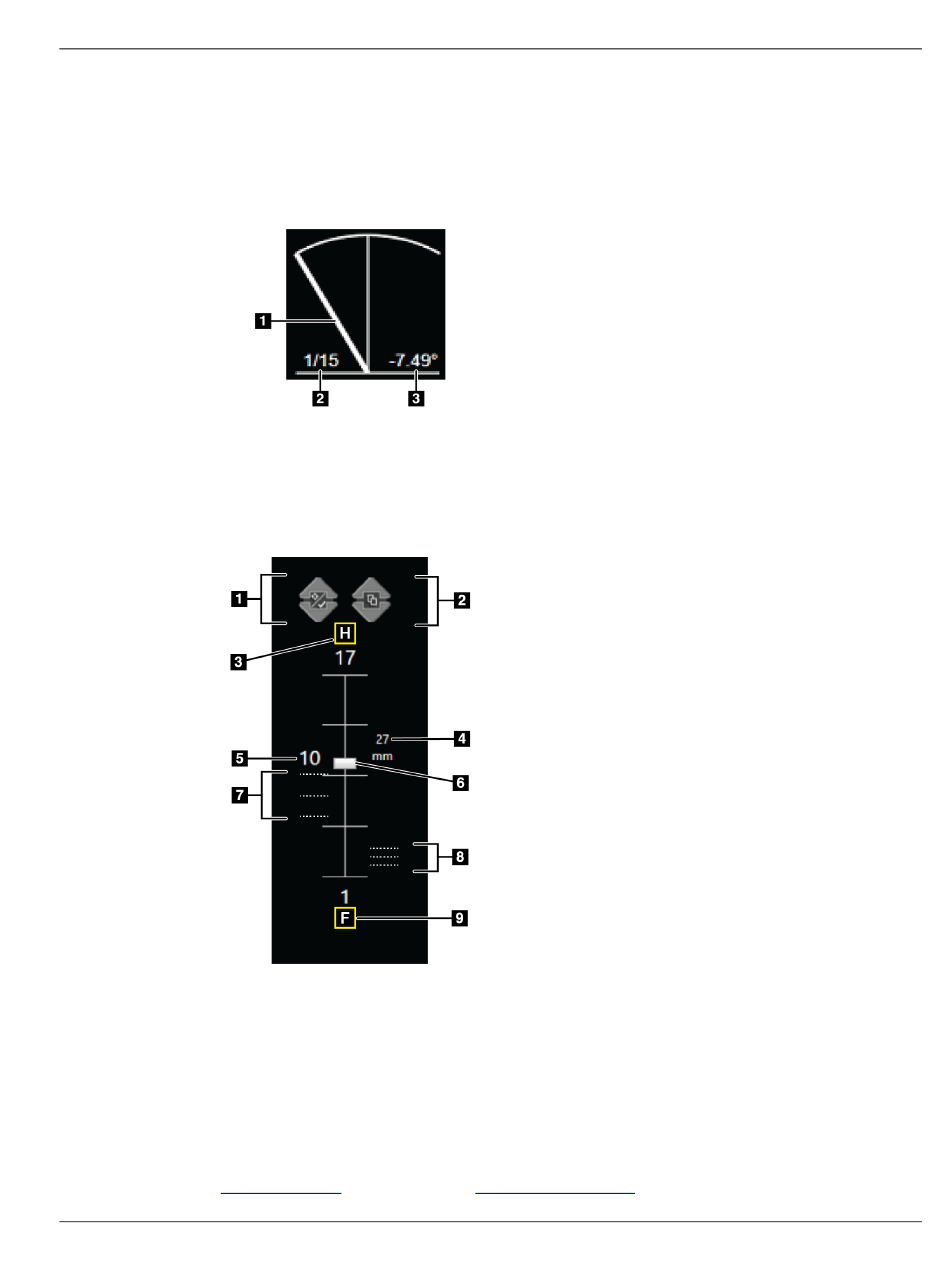

Abbildung 55: Projektionsindikator
6.6.5 Schichten-Indikator
Der Schichten-Indikator am Bild-Anzeigemonitor wird nur bei tomographischen
Rekonstruktionen, einschließlich SmartSlices, angezeigt.
Abbildung 56: Schichten-Indikator
(SmartSlice-Option dargestellt)
6.7 So senden Sie Bilder an die Ausgabegeräte
Sie können die Bilder an Ausgabegeräte senden oder über die Funktion Archiv/Export
auf temporäre Speichergeräte kopieren. Weitere Anweisungen finden Sie unter
Ausgabegruppen
MAN-11061-802 Revision 002
Bedienungsanleitung für das 3Dimensions System
1. Verwenden Sie das Scrollrad der Maus, um sich durch
die Projektionen zu bewegen
2. Nummer der Projektion für das Bild
3. Winkel der Röhre für die Projektion
1. Mit den Pfeilen Up (nach oben) und Down (nach
unten) können Sie zwischen Schichten wechseln, die
eine Zielläsion enthalten, und Schichten, die für den
Druck markiert sind.
2. Mit den Pfeilen Up (nach oben) und Down (nach
unten) können Sie zwischen Schichten wechseln, die
Notizen enthalten.
3. „H" (anatomische Referenz für die Richtung „Head"
(Kopf))
4. Höhe innerhalb des Brustvolumens (für SmartSlices)
5. Anzahl der rekonstruierten Tomosyntheseschichten
oder SmartSlice-Aufnahmen
6. Die Bildlaufleiste führt durch die Schichten der
Rekonstruktion.
7. Schichten, die Ziele enthalten oder für den Druck
markiert sind.
8. Schichten, die Notizen enthalten.
9. „F" (anatomische Referenz für die Richtung „Foot"
(Fuß))
auf Seite 79 und Ausgaben nach Bedarf
Kapitel 6: Bildaufnahme
Legende für Abbildungen
Legende für Abbildungen
auf Seite 83.
