3.2.3 Bedienfelder am C-Bogen
Rechts und links am C-Bogen befindet sich jeweils ein C-Bogen-Bedienfeld. Diese
Schaltflächen stellen die Funktionen für Blende und C-Bogen bereit.
3.2.4 Gantry-Bedienfelder
Gantry-Bedienfelder stellen einen zusätzlichen Zugriff auf die Funktionen des C-Bogens
bereit. Rechts und links an der Gantry befindet sich jeweils ein C-Bogen-Bedienfeld.
Seite 34

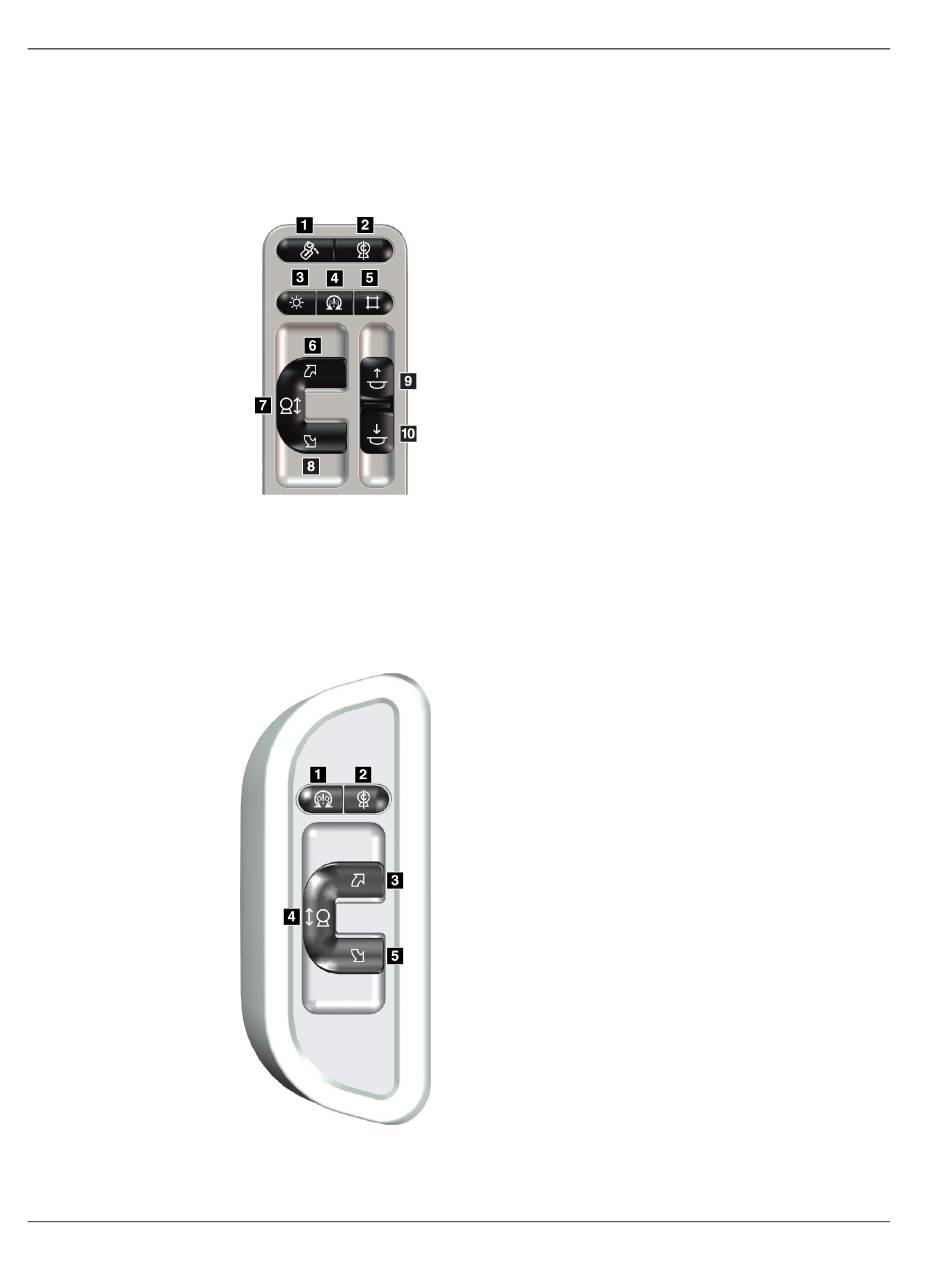

Abbildung 11: Bedienfeld C-Bogen
Abbildung 12: Gantry-Bedienfeld
Legende für Abbildungen
1. MLO-Drehung
2. C-Bogen null
3. Lichtfeldlampe
4. Motoraktivierung
5. Blendenübersteuerung
6. C-Bogen-Drehung im Uhrzeigersinn
7. C-Bogen nach oben und unten verstellen
8. C-Bogen-Drehung entgegen dem
Uhrzeigersinn
9. Kompression auf
10. Kompression ab
Legende für Abbildungen
1. Motoraktivierung
2. C-Bogen null
3. C-Bogen-Drehung im Uhrzeigersinn
4. C-Bogen nach oben und unten verstellen
5. C-Bogen-Drehung entgegen dem
Uhrzeigersinn
MAN-11061-802 Revision 002
