Bedienungsanleitung für das Selenia Dimensions System
Kapitel 6: So verwenden Sie das Zubehör
6.4.6 So installieren oder entfernen Sie eine Kompressionsplatte
Zur Installation der Kompressionsplatte siehe Abbildung
Kompressionsplatte
1.
2.
3.
4.
5.
Zur Entfernung einer Kompressionsplatte siehe Abbildung
Kompressionsplatte
1.
2.
Seite 98
auf Seite 98:
Halten Sie die Vorderseite der Platte mit einer Hand vor die
Kompressionsvorrichtung.
Kippen Sie die Platte zwischen 30° und 45° und setzen Sie die Rückseite der Platte in
die Nut an der Rückseite der Kompressionsvorrichtung (Nr. 1).
Schieben Sie die Platte in der Nut entlang, bis die Aussparungen an der Oberseite der
Platte unter die Verriegelungen der Plattenklammer (Nr. 2) rutschen.
Drücken Sie die Plattenklammer (Nr. 3) mit der freien Hand zusammen.
Drehen Sie die Platte (Nr. 4) nach oben und lassen Sie die Plattenklammer los, um die
Platte zu verriegeln.

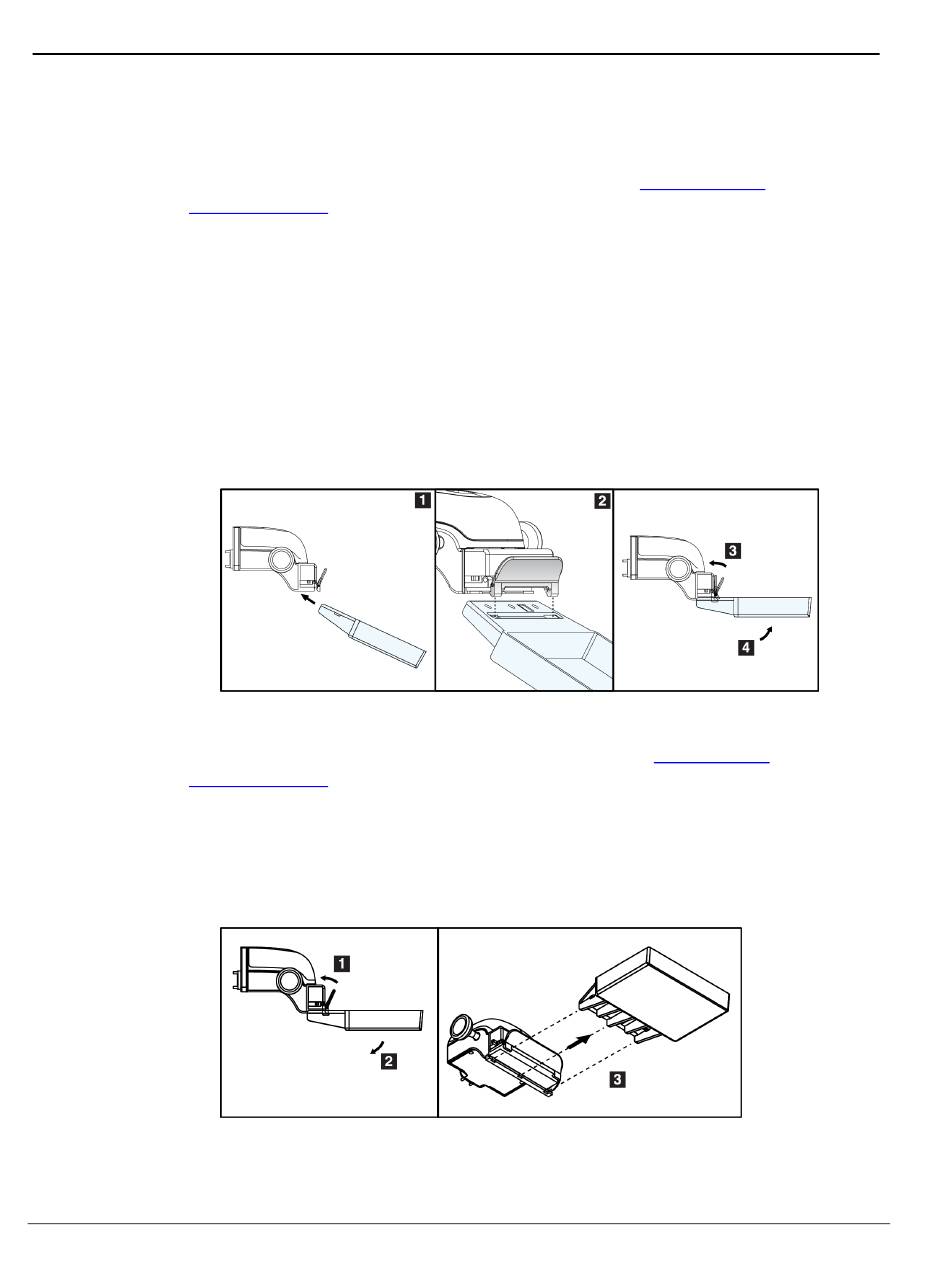

Abbildung 64: So installieren Sie eine Kompressionsplatte
auf Seite 98:
Halten Sie die Platte mit einer Hand und heben Sie mit der anderen Hand die
Plattenklemme an, um die Arretierung (Nr. 1) zu lösen.
Lassen Sie die Platte (Nr. 2) herab, um die Platte aus der Kompressionsvorrichtung
(Nr. 3) zu nehmen, und geben Sie dann die Plattenklemme frei.
Abbildung 65: So entfernen Sie die Kompressionsplatte
Installieren einer
Entfernen einer
