SCHEMAT FUNKCJI PRODUKTU
Uwaga: Aktualizacja produktu może spowodować, że rzeczywisty produkt, który
otrzymasz, będzie się różnić od próbki na zdjęciu, nie martw się, określone funkcje są takie
same i nie wpłyną na normalne użytkowanie.
1 Wyświetlacz
2 Kierownica
3 Dźwignia hamulca
4 Szybkozamykacz regulacji rury pionowej
5 rur stojakowych
6 Szybkozłączka składana na rurze
7 Reflektor
8 Przedni błotnik
9 Widelec przedni
10 Opony
11 Hamulec tarczowy
Piasta koła 12
13 Urządzenie hamulca tarczowego
14 składanych pedałów
Deutsch / English / Français / Español / Italiano / Nederlands /

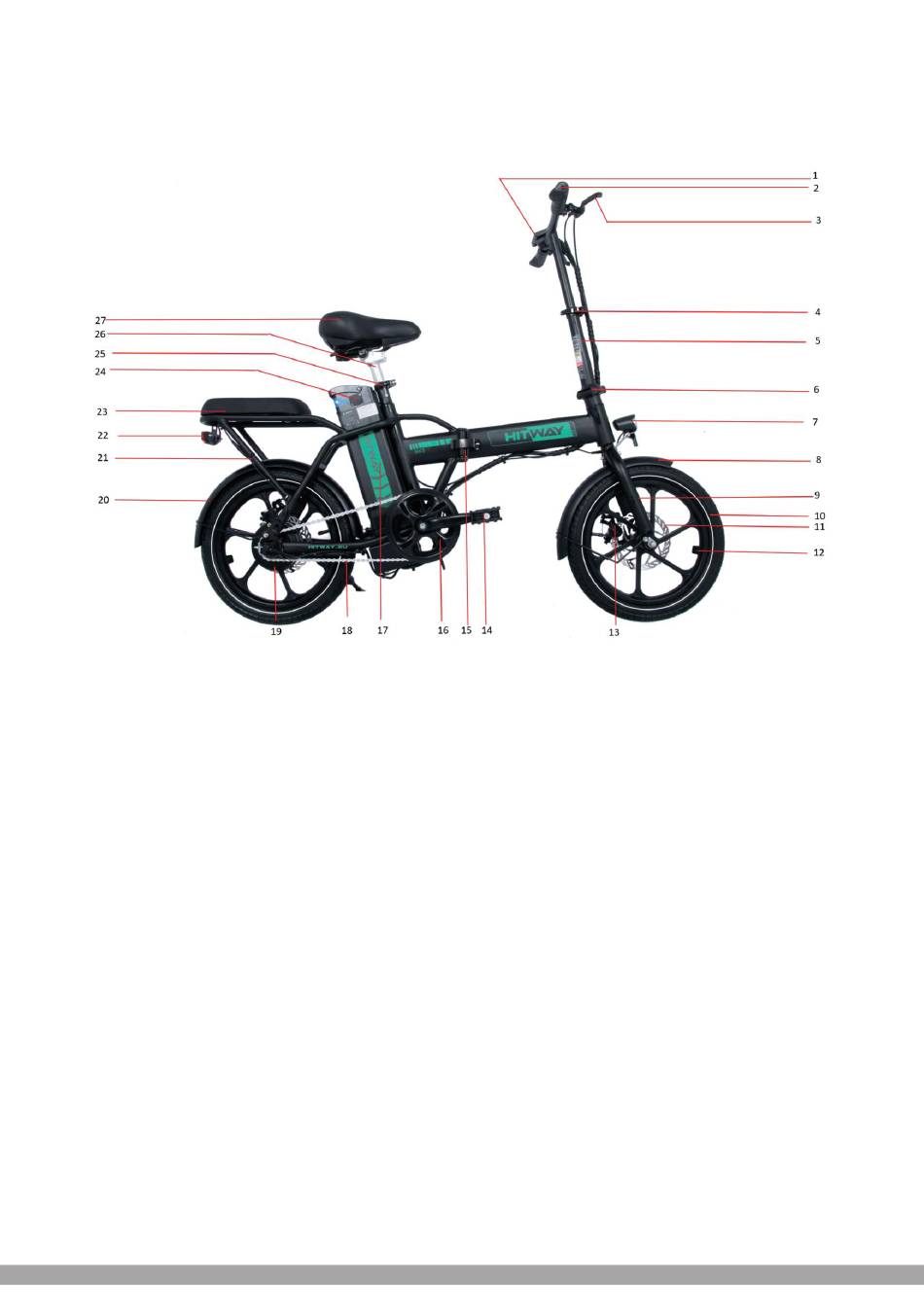

Rysunek 1 (schemat całego pojazdu)
(266)
15 Ramka składana Quick Release
16 kół zębatych
17 Bateria
18 Łańcuch
19 Silnik napędowy
20 Błotnik tylny
21 Tylna półka
22 Światła tylne
23 Tylne siedzenie
24 otworów ładujących
25 Szybkozamykacz regulacji rury
podsiodłowej
26 Rura podsiodłowa
27 Siodło
