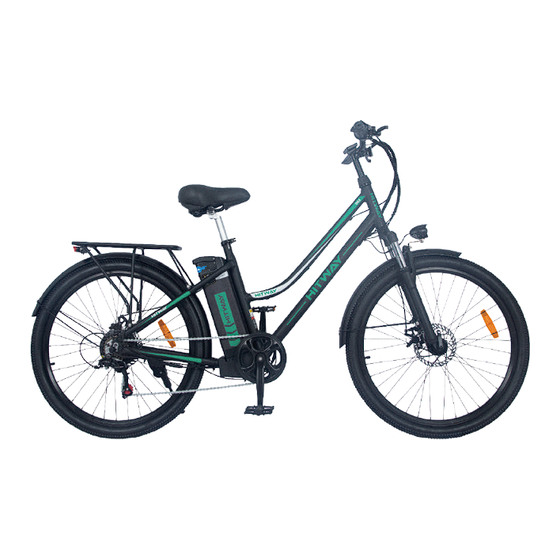

Inhaltszusammenfassung für HITWAY BK8
- Seite 3 EN------------------------------------------------------01 FR------------------------------------------------------16 DE------------------------------------------------------31 ES------------------------------------------------------46 IT-------------------------------------------------------61 NL------------------------------------------------------76 PL------------------------------------------------------91...
-
Seite 34: Teilebeschreibung
6. Installation des Sitzpakets 7. Installation des vorderen Reflektors 8. Installation des Radreflektors 9. Installation der Klingel 10. Fahrrad einschalten Teilebeschreibung BK8-Teile 1. Sitzpaket Sitzrohr *1 Set 7. Frontreflektor*1 2. Pedale *1 Paar 8. Standrohr- 3. 16 in 1 Werkzeug*1... -
Seite 35: Montage Der Lenkererhöhung
1. Montage der Lenkererhöhung Hinweis: Der eingefügte Teil sollte die Sicherheitslinie nicht überschreiten. 1. Setzen Sie die Staubkappe auf das 2. Stecken Sie den Lenker 3. Ziehen Sie die Rahmenrohr. in das Rahmenrohr. Schrauben mit dem HINWEIS: Den Kabelbaum Inbusschlüssel Nr. 6 aus nicht verdrehen. - Seite 36 4. Stellen Sie die relative Parallelität 5. Ziehen Sie die Schrauben 6. Befestigen Sie die und Vertikalität von Lenker, mit dem Inbusschlüssel Nr. 6 Verschlussschraube des Vorderradgabel und Rahmen ein. im 16-in-1-Werkzeug fest. Standrohrs. 7. Drehen Sie den Lenker im oder gegen den Uhrzeigersinn in einen geeigneten Winkel.
-
Seite 37: Installation Des Vorderen Schutzblechs
2. Installation des vorderen Schutzblechs 1. Bringen Sie den Scheinwerfer und 2. Ziehen Sie die 3. Schrauben Sie die Mutter auf. das Schutzblech mit der Schraube mit dem Scheinwerfer-Befestigungsschraube Inbusschlüssel Nr. 5 im an der Vorderradgabel an. 16-in-1-Werkzeug fest. Nehmen Sie die 10-mm-Hülse 4. -
Seite 38: Einbau Des Vorderrads
6. Verwenden Sie den Inbusschlüssel 5. Ziehen Sie die Mutter mit 7. Befestigen Sie die vordere Nr. 4 im 16-in-1-Werkzeug, um die Schutzblechhalterung am entsprechen- dem kombinierten Werkzeug den Schraubenloch der Vorderradgabel Befestigungsschrauben der fest. und verwenden Sie den Inbusschlüssel Schutzblechhalterungen zu entfernen, Nr. - Seite 39 2. Stecken Sie das Vorderrad in den Haken der Hinweis: Legen Sie die Vorderradgabel und lassen Sie es einrasten. Scheibenbremsscheibe in die Scheibenbremse. -36-...
- Seite 40 3. Lösen Sie die Mutter der Schnellspannstange und nehmen Sie eine konische Feder heraus. 4. Setzen Sie den Schnellspannhebel ein. 5. Montieren Sie die konische Feder wie in der Abbildung gezeigt. -37-...
-
Seite 41: Installation Des Hinteren Schutzblechs
6. Schrauben Sie die Schnellspannstangenmutter 7. Passen Sie die Richtung des Schraubenschlüssels an, stellen Sie die entsprechende Schraubenfestigkeit wie in der Abbildung gezeigt auf. ein und ziehen Sie den Schraubenschlüssel nach oben fest. Hinweis: Achten Sie bei diesem Vorgang darauf, dass sich das Vorderrad in der Mitte des Vorderradgabelrohrs befindet. - Seite 42 2. Befestigen Sie die hintere Schutzblechhalterung am entsprechenden Schraubenloch des Rahmens und verwenden Sie den Inbusschlüssel Nr. 4 im 16-in-1-Werkzeug, um die Schrauben festzuziehen. Rechtes Pedal 5. Installation des Fußpedals Das auf der Pedalwelle markierte „R“ ist das rechte Pedal. Die Markierung „L“...
- Seite 43 Installationsmethode für das rechte Pedal: Das „R“ auf der Pedalwelle stellt das rechte Pedal dar. Drehen Sie zuerst die Pedalwelle im Uhrzeigersinn und schrauben Sie sie in die rechte Kurbel mit einem Kettenblatt, und drehen Sie sie dann mit einem Gabelschlüssel Nr. 15 im Uhrzeigersinn fest, um sie festzuziehen. -40-...
- Seite 44 Installationsmethode für das linke Pedal: Das auf der Pedalwelle markierte „L“ stellt das linke Pedal dar. Drehen Sie zuerst die Pedalwelle gegen den Uhrzeigersinn und schrauben Sie sie in die linke Kurbel, und drehen Sie sie dann mit einem Nr. 15 Gabelschlüssel gegen den Uhrzeigersinn fest.
- Seite 45 Setzen Sie das Sitzrohr ein und stellen Sie es auf die gewünschte Höhe ein (Hinweis: Die Tiefe des Sitzrohrs sollte unterhalb der Sicherheitsmarkierung liegen). Drücken Sie den Schnellspannhebel in die in der Abbildung gezeigte Richtung Hinweis: Wenn der Klappschlüssel zu fest oder zu locker sitzt, stellen Sie bitte die Schraube bei „1“...
-
Seite 46: Installation Des Vorderen Reflektors
7. Installation des vorderen Reflektors Lösen Sie mit dem Setzen Sie die vordere Reflektorhalterung in die Kreuzschlitzschraubendreher im entsprechende Position des Lenkers, 16-in-1-Werkzeug die Schrauben an der Ziehen Sie die Schrauben mit dem vorderen Reflektorhalterung. Kreuzschlitzschraubendreher im 16-in-1-Werkzeug fest. 8. Installation des Radreflektors Lassen Sie den Radreflektor in die Speiche In den Reflektorclip eindrehen und mit dem einrasten (Hinweis: Die Speiche sollte in den... -
Seite 47: Installation Der Klingel
9. Installation der Klingel Schrauben Sie die Klingelhalterungen mit Setzen Sie die Klingelhalterung in die entsprechende dem Kreuzschlitzschraubendreher aus dem Position des Lenkers und ziehen Sie die Schraube 16-in-1-Werkzeug ab. mit einem Kreuzschlitzschraubendreher fest. 10. Fahrrad einschalten 1. Stecken Sie den Schlüssel in das Schlüsselloch in Abbildung 1, drehen Sie den Schlüssel in die „ON“-Position, indem Sie den Schlüssel nach rechts in... -
Seite 48: Kontaktinformationen Wartung
Schlüssel in die Position „ON“, indem Sie den Schlüssel Bild. nach rechts in die Position „OFF“ drehen. KONTAKTINFORMATIONEN WARTUNG: Vielen Dank, dass Sie sich für HITWAY entschieden haben. Wir bieten Garantie und lebenslangen Kundendienst für unsere HITWAY-Produkte. Bei Fragen wenden Sie sich bitte an unser After-Sales-Support-Team.
