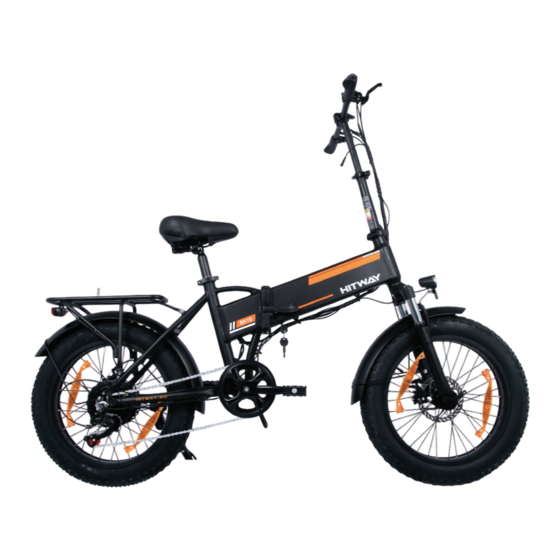

HITWAY BK10 Originalbetriebsanleitung
Verwandte Anleitungen für HITWAY BK10
Inhaltszusammenfassung für HITWAY BK10
- Seite 1 Pedelec-mit elektrischem Antrieb / Nennleistung 250W EKM V 04.07.19 Originalbetriebsanleitung Produkt-Modell: BK10 EKM V 4.04.19 Spezifikation: BK10SP-48V-13Ah...
- Seite 2 Deutsch 1-36 English 38-74 Français 76-111 Español 113-148 Italiano 150-185 Nederlands 187-222 Polski 224-259...
-
Seite 3: Inhaltsverzeichnis
Inhalt ------------------------------------------------------------------------------------ Zu dieser Anleitung --------------------------------------------- Rechtliche Garantieanspruch und Gewährleistung ---------------------------------------------------------------------------- Allgemeine Warnhinweise ------------------------------------------------------------------------------ Verbot von Änderungen --------------------------------------------------------------------- Persönliche Schutzausrüstung --------------------------------------------------------------- Grundlegende Sicherheitshinweise --------------------------------------------------------------------- Warnung zur Fahrradsicherheit ----------------------------------------------------------------------------- Sicherheitshinweise Akku ---------------------------------------------------------------------- Sicherheitshinweise Ladegerät ---------------------------------------------------------------------------------------------- Akku laden ------------------------------------------------------------------------------------------------ Bremsen ------------------------------------------------------------------------------------------------ Transport ------------------------------------------------------------------------------------------------- Lagerung -----------------------------------------------------------------... -
Seite 4: Sicherheitskennzeichen
Zu dieser Originalbetriebsanleitung Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme des Fahrrads, um alle Funktionen richtig und sicher anzuwenden. Die Betriebsanleitung ersetzt nicht die persönliche Einweisung durch den ausliefern- den Fachhändler. Die Betriebsanleitung ist Bestandteil des Fahrrads. Wenn es eines Tages weiter- veräußert wird, ist sie dem Folgeeigentümer zu übergeben. -
Seite 5: Rechtliche Garantieansprüche Und Gewährleistungen
Wichtig: Dieses Handbuch enthält wichtige Sicherheits-, Leistungs- und Serviceinformationen. Lesen Sie es bitte aufmerksam vor der ersten Fahrt mit Ihrem neuen Fahrrad durch und bewahren Sie es als Referenz zum späteren Nachschlagen auf. Zusätzliche Sicherheits-, Leistungs- und Wartungsinformationen für bestimmte Teile wie Federbeine oder Pedale an Ihrem Fahrrad sind möglicherweise ebenfalls Ihrem Fahrrad oder dem von Ihnen gekauften Zubehör beigepackt worden. -
Seite 6: Allgemeine Warnhinweise
Zur Geltendmachung von Gewährleistungsansprüchen muss der Original-Kaufbeleg zusammen mit der Wartungsanleitung aufbewahrt werden. Mit dem Kauf werden die Garantiebedingungen vollständig und bedingungslos anerkannt. Die Garantiebedingungen lauten wie folgt: · Keine Garantie für zufällige Schäden · Keine Garantie bei unsachgemäßem Gebrauch ·... -
Seite 7: Qualifikationen Der Personen, Die Dieses Produkt Benutzen
Falls Sie es versäumen, die Kompatibilität zu überprüfen, die ordnungsgemäße Installation, den Betrieb und die Wartung von Komponenten oder Zubehörteilen sicherzustellen, kann es zu schweren Verletzungen oder zum Tod kommen. Eine Leistungsoptimierung (Modifikation) ist illegal. Nach der Straßenverkehrs- Zulassungs-Ordnung (StVZO) gilt ein EPAC mit einem Motor, der ein Fahrrad über die zulässigen 25 km/h hinaus beschleunigen kann, als Kraftfahrzeug und benötigt daher eine Fahrerlaubnis der Klasse AM/B. -
Seite 8: Warnung Zur Fahrradsicherheit
Warnung zur Fahrradsicherheit Befolgen Sie alle Regeln der Straße und sämtliche lokalen Verkehrsgesetze. Sie teilen sich die Straße oder den Weg mit anderen - Autofahrern, Fußgängern und anderen Radfahrern. Respektieren Sie deren Rechte. Fahren Sie defensiv. Gehen Sie stets von der Annahme aus, dass andere Sie nicht wahrnehmen. Schauen Sie immer nach vorn und seien Sie bereit, Probleme aus folgenden Situationen zu vermeiden: ·... -
Seite 9: Warnung Vor Bränden Und Explosionen
Warnung vor Bränden und Explosionen Feuchtigkeit, leitfähiger Schmutz oder mechanische Beschädigungen können einen Kurzschluss verursa- chen. Reinigen Sie das Fahrrad und seine Komponenten niemals mit einem Schlauch, Hochdruckreiniger oder Dampfreiniger. Dies kann dazu führen, dass der Akku Feuer fängt oder explodiert. ·... -
Seite 10: Lichter Und Reflektoren Für Fahren
· Verhalten Sie sich im Verkehr berechenbar, fahren defensiv und seien Sie für andere sichtbar · Erwarten Sie v. a. im Dunklen und bei schlechten Witterungsverhältnissen mit Unerwartetem · Bilden Sie sich im Bereich Fahrradverkehrssicherheit durch Literatur oder Unterricht weiter Lichter und Reflektoren für Fahren Fahrradbeleuchtung Lichter Fahrräder beleuchten den Fahrweg. - Seite 11 Warnung vor Schwingungen Unsachgemäße Montage, Verschleiß und Überlastung oder lose Teile können dazu führen, dass der Motor nicht mehr läuft. · Benutzen Sie das Fahrrad nur auf zugelassenen Straßen. · Prüfen Sie vor jeder Fahrt, ob der Antrieb gleichmäßig und geräuschlos läuft. ·...
-
Seite 12: Sicherheitshinweise Akku
Sicherheitshinweise Akku · Öffnen Sie den Akku nicht. · Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer und dem Eintauchen in Wasser. Lagern oder betreiben Sie den Akku nicht in der Nähe von heißen oder brennbaren Objekten. ·... -
Seite 13: Laden Mit Entnommenen Akku
Laden mit entnommenen Akku Um den Akku zu laden, gehen Sie wie folgt vor: · Entfernen Sie die Batterie aus dem Batteriehalter · Sicherstellen, dass der Akku nicht sichtbar beschädigt ist · Laden Sie den Akku auf einer nicht brennbaren Oberfläche auf ·... -
Seite 14: Bremssteuerungen Und-Funktion
Fahrer über den Lenker werfen, was zu schweren Verletzungen oder zum Tod führen kann. ► Einige Fahrradbremsen, wie Scheibenbremsen und Linearzugbremsen, sind extrem kraftvoll. Machen Sie sich sorgfältig mit diesen Bremsen vertraut und seien Sie besondere vorsichtig bei ihrem Gebrauch. Einige Fahrradbremsen sind mit einem Bremskraftregler ausgestattet, einer kleinen, zylindrischen Vorrichtung, durch die der Bremszug läuft und die eine progressivere Anwendung der Bremskraft bewirkt. -
Seite 15: Wie Bremsen Funktionieren
Wie Bremsen funktionieren Die Bremswirkung eines Fahrrads entsteht als Funktion der Reibung zwischen den Bremsflächen. Um sicherzustellen, dass stets die maximale Reibung zur Verfügung steht, halten Sie Ihre Felgen und Bremsbeläge oder den Scheibenrotor und Bremssattel sauber und frei von Schmutz, Schmierstoffen, Wachsen oder Polituren. -
Seite 16: Lagerung
Lithium-Ionen-Batterien unterliegen zahlreichen Vorschriften und werden von den Verkehrsträgern oft als gefährliches Material betrachtet. Erkundigen Sie sich nach den einschlägigen Gesetzen erkundigen, und fragen Sie den Spediteur nach einer Genehmigung, bevor Sie eine Lithium-Ionen-Batterie versenden oder auf dem Luftweg transportieren. Lagerung Wenn Sie Ihre Batterie längere Zeit lagern (länger als zwei Monate): Entnehmen Sie die Batterie aus dem Fahrrad. -
Seite 17: Fahren
· Wenn Teile versehentlich vollständig in Wasser getaucht wurden, trennen Sie den Motor sofort vom Akku und nehmen Sie ihn erst nach einer Überprüfung durch den Hersteller wieder in Betrieb. · Beachten Sie die Anweisungen des jeweiligen Herstellers. Fahren Verwenden Sie es nicht, bis Sie die Anweisungen sorgfältig gelesen und die Leistung des Produkts verstanden haben;... -
Seite 18: Reifendruck Prüfen
· Bremshebel weisen einen deutlichen Druckpunkt auf. · Bremsbeläge und Bremsscheiben sind unversehrt sowie fett-/ölfrei. Prüfen Sie sie auch auf Verschleiß. · Der Akku sitzt nach dem Einsetzen fest. Der Akku muss mit einem hörbaren Klicken im Schloss einrasten. · Das zulässige Gesamtgewicht mit Beachtung der angegebenen einzelnen Zuladungen wird nicht überschritten. -
Seite 19: Montageanleitung
PRODUKTFUNKTIONSDIAGRAMM Abbildung 1 (Gesamtfahrzeugdiagramm) Hinweis: Das Produkt-Upgrade kann dazu führen, dass das tatsächliche Produkt, das Sie erhalten, von dem Muster auf dem Foto abweicht. Machen Sie sich keine Sorgen, die spezifischen Funktionen sind dieselben und beeinträchtigen Ihre normale Verwendung nicht. 1 Anzeige 12 Pedale 2 Lenker... -
Seite 20: Lenkermontage
1. Lenkermontage 3. Öffnen Sie den 4. Stellen Sie die 1. Öffnen Sie die 2. Nach dem Einsetzen der klappbaren Riser und Teleskoperhöhung in Klappschnalle des klappbaren Tragegurte lassen Sie ihn schnell eine moderate Sattelrohrs und führen verriegeln Sie die Tragegurte los, und installieren Sie Position ein, ziehen Sie das Sattelrohr in... -
Seite 21: Vorderradmontage
2. Vorderradmontage 1. Verwenden Sie den 2. Verwenden Sie den 3. Verwenden Sie einen Innensechskants Inbusschlüssel Nr. offenen Schrauben -chlüssel Nr. 4, um die auf beiden Seiten der 5 im Werkzeug, um -schlüssel Nr. 15 im Vorderradgabel vorinstallierten Befestigung die Scheinwerferbefest Werkzeug, um den -sschrauben und Unterlegscheiben des -igungsschraube zu... -
Seite 22: Installation Des Sitzes
9. Befestigen Sie den Schnellspanngriff fest, wenn er zu locker ist, ziehen Sie bitte die Mutter auf der gegenüberliegenden Seite fest. Stellen Sie während dieses Vorgangs sicher, dass sich das Vorderrad in der Mitte des vorderen Gabelrohrs befindet, lassen Sie bitte den Griff los, um den Winkel des Vorderrades einzustellen, und schnallen Sie ihn dann an. -
Seite 23: Montage Der Pedale
1. Verwenden Sie den 2. Stecken Sie die Klingelhalterung in die Kreuzschlitzschraubendreher im entsprechende Position des Lenkers und 16-in-1-Werkzeug, um die Schrauben verriegeln Sie die Schraube mit einem an der Klingelhalterung zu lösen. Kreuzschlitzschraubendreher. 5. Montage der Pedale 1. Das "L" auf der Pedalwelle ist das linke Pedal. 2. -
Seite 24: Akku Einbauen Und Entfernen
7. Akku einbauen und entfernen 1. Öffnen Sie den Klappverschluss in Richtung des 2. Drehen Sie den Schlüssel im Pfeils im Bild und drehen Sie sich gleichzeitig nach Uhrzeigersinn, drücken Sie die Taste außen, um die Faltschließe zu öffnen. nach oben und drehen Sie weiter, um das Batterieschloss zu öffnen. -
Seite 25: Betrieb Ein- Und Ausschalten
8. Betrieb ein- und ausschalten 1. Stecken Sie den Schlüssel ein, drehen Sie ihn gegen den Uhrzeigersinn bis zum Ende und schalten Sie die Stromversorgung ein. 2. Drücken Sie lange auf die Ein-/Aus-Taste des Displays, um sie ein- oder auszuschalten. Einführung der Funktion (Bild 1) 1. - Seite 26 3. Leistungsanzeige: Nach dem Einschalten leuchtet das Display auf, um die Leistung anzuzeigen, und die Leistung ist in 5 Raster unterteilt, die einer hohen, mittleren und niedrigen Leistung entsprechen. 4. Scheinwerfer: Bild 3, drücken Sie lange auf die Taste , um die Scheinwerfer ein-/auszus- chalten.
-
Seite 27: Gangschaltung
Gangschaltung Ihr Fahrrad ist mit einer Kettenschaltung ausgestattet. Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Ihre Ketten- schaltung verfügt über folgende Komponenten: · eine Ritzelkassette im Hinterrad · ein hinteres Schaltwerk ·... -
Seite 28: Prduktparameter
PRODUKTPARAMETER Parameter Standard Version Aluminiumlegierung Körpermaterial Farbe Schwarz + Grün / Schwarz + Orange Ausblick & Entfaltungsgröße 1650mm*580mm*1160mm Abmessungen Speichenrad Hub-Formular 20 Zoll Radgröße Packungsgröße 1430mm*300mm*700mm Brutto /Netto 37,5kgs/29,9kgs (82,67lbs/65,92lbs) Maximale Belastung 120kg (264,55 Pfund) Maximale Geschwindigkeit 25km/h (15,53mph) 55km-120km beeinflusst von Last, Temperatur, Straßenzustand, Fahrmodus usw. -
Seite 29: Anweisung Für Manueles Steuerungs-Display
Multifunktions-LCD-Pseudo-Farb- Instrumentenanzeige LCD-Bildschirm Frontbeleuchtung Scheibenbremse vorne + Bremsmethode Merkmale Scheibenbremse hinten Luftbereifung Reifenspezifikationen Reifen: 20 × 4,0 Luftventil: 20 × 4,0 Das Innenrohrventil ist AV Vordergabel Schockgabel Gang 7-Gang-Getriebe HINWEIS ZUR REICHWEITE: Ein Pedelec ist ein Fahrrad mit stufenweise zuschaltbarer elektrischer Unterstützung. Die Reichweite einer Akkuladung hängt stark von diversen Faktoren ab. -
Seite 30: Funktionseinführung Von Display
3. Zeigen Sie den gesamten Inhalt des Bildschirms an (wird innerhalb von 1 s nach dem Einschalten angezeigt) Funktionseinführung von Display 1.Spannungsstatuspegel POWER 2.Multifunktionaler Ausstellungsbereich Gesamtkilometerstand ODO, Einzelkilometerstand TRIP (Einheit: Meile, km), Einzelstartzeit TIME, Batteriespannung VOL 3.Geschwindigkeitsanzeigebereich AVG: Durchschnittsgeschwindigkeit, MAX: Höchstgeschwindigkeit, SPEED: aktuelle Geschwindigkeit, Einheit mph km/h 4.Bike kraftunterstützte Gangeinstellung 0-3 Digitalanzeige und Gangbalkenanzeige. - Seite 31 Schaltfläche Einführung Die spezifische Tastenkombination ist wie folgt Einführung in Display-Tasten Die Tastenbedienung ist in kurzes Drücken und langes Drücken unterteilt. Spezifische Betriebserklärung I. Anzeige ein-/ausschalten 1.Halten Sie im ausgeschalteten Zustand die Taste gedrückt, um sie einzuschalten. 2. Halten Sie im eingeschalteten Zustand die Taste gedrückt, um sie auszuschalten.
- Seite 32 2. Kurzer Druck ,Unterstützungsgang ist - 1. III. Inhalt des Geschwindigkeitsanzeigebereichs umschalten 1. Drücken Sie im eingeschalteten Zustand gleichzeitig die Taste und die Taste , um die Anzeigeumschaltung zwischen der Durchschnittsgeschwindigkeit, der Höchstgeschwindigkeit und der Momentangeschwindigkeit abzuschließen. IV. 6km/h Boost setzen/freigeben, Scheinwerfer wechseln 1.
-
Seite 33: Fehlercodes Und Lösungen Zur Fehlerbehebung
Fehlercodes und Lösungen zur Fehlerbehebung Fehlercode Bedeutung des Codes Inspektionen Codebedeutung Prüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn dieser Fehlercode nach einer vollen Unterspannung der Batterie Ladung immer noch erscheint, müssen Sie den Akku ersetzen. Überprüfen Sie die Verkabelung des Hinterradmotors auf Beschädigungen. - Seite 34 Seriennummer häufige Probleme Lösung 1. Wir empfehlen, den Reifen zuerst zu entlüften und ihn dann mit professioneller Ausrüstung aufzupumpen Die Reifen ist 2. Wenn immer noch undicht ist, muss der Schlauch undicht. ersetzt werden. Wir können die Ersatzteile liefern und lassen den Kunden es nach unserem Video ersetzen.
-
Seite 35: Wartung Und After-Sales
Um das Fahrrad am Ende seiner Lebensdauer zu entsorgen, gehen Sie wie folgt vor: · Entsorgen Sie das Fahrrad und seine Komponenten, wie z. B. den Akku und Elektro-und Elektronikbauteile gemäß den örtlichen gesetzlichen Bestim-mungen und Richtlinien, z. B. über einen Recyclinghof. ·... -
Seite 36: Eg-Konformitätserklärung
-Email: PRECISIONFR@outlook.com Wir erklären daher offiziell, dass das Dokument unter unserer alleinigen Verantwortung ausgestellt wird und zu dem folgenden Produkt gehört: Mark: HITWAY Produktmodell: BK10 BeschreibungdesProdukts: Pedelec Hersteller Dongguan onesport Technology Co.,Ltd Add:No.6, East Second Street, Gedi Xinnan Road, Nancheng Street, Dongguan City, Guangdong Province CN Email: support@hit-way.com... -
Seite 37: Rückversand Des E-Bikes
Rückversand des E-Bikes Nutzen Sie ausschließlich den Versandkarton mit dem das E-Bike angeliefert wurde. Verpacken Sie das E-Bike so, dass es gegen Stöße geschützt ist. Für den Rückversand muss der Akku im Fahrrad in der dafür vorgesehenen Akku-Halterung eingesetzt und verriegelt sein. WICHTIG Es dürfen grundsätzlich keine E-Bikes mit Akkus versendet werden die einen mechanischen oder elektrischen Defekt aufweisen. -
Seite 38: Garantiekarte
Garantiekarte Kundeninformationen: Fahrrad-Informationen: Name: Modell: Addresse: Stadt: Seriennummer: Staat/Provinz: Postleitzahl: Kaufdatum: Land: Telefonnummer: Email: ----------------------------------------------------------- Beschreibung: Bitte füllen Sie die oben stehenden Kunden- und Fahrradinformationen aus. Bitte bewahren Sie die Garantiekarte an einem sicheren Ort auf. Bitte legen Sie diese Karte und den Kaufbeleg vor, wenn Sie einen Garantieservice in Anspruch nehmen.
