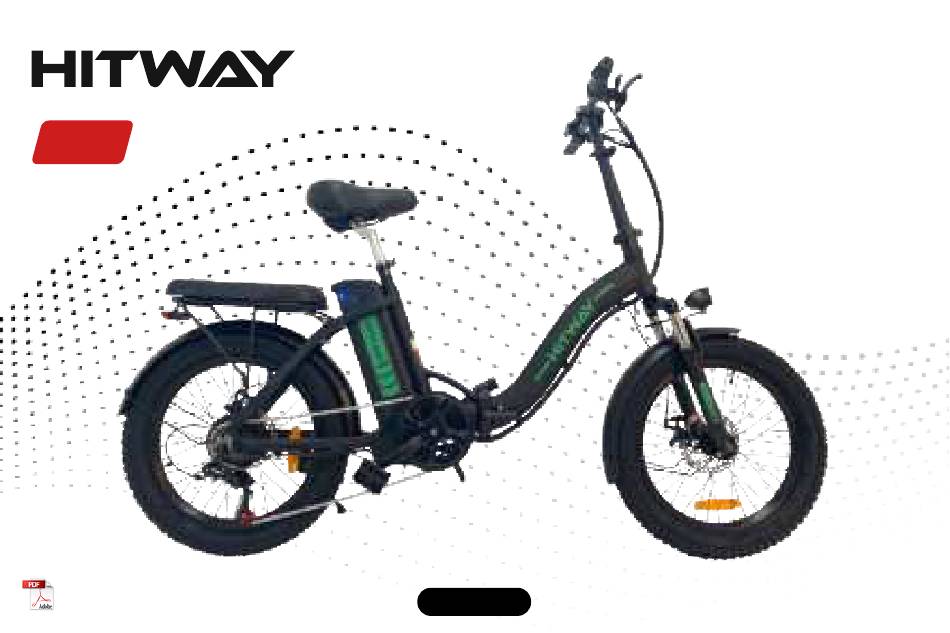

- Seite 3 EN------------------------------------------------------01 FR------------------------------------------------------09 DE------------------------------------------------------17 ES------------------------------------------------------25 IT-------------------------------------------------------33 NL------------------------------------------------------41 PL------------------------------------------------------49...
-
Seite 20: Fahrrad Aufklappen
1. Fahrrad aufklappen Entfernen Sie die Verpackung Falten Sie den Rahmen. Schließen Sie den Faltverschluss. und stellen Sie das Fahrrad dann auf eine ebene Fläche. -17-... -
Seite 21: Lenker Einbauen
Schließen Sie den Sicherheitsfaltverschluss wie im Bild gezeigt. 2. Lenker einbauen ① ② ① 1.Öffnen Sie die Einstellschnalle des Standrohrs. 1. Teleskop-Standrohr einsetzen und auf die richtige Höhe einstellen.Schließen Sie die Einstellschnalle 2.Setzen Sie den Standrohr ein. in der im Bild gezeigten Richtung. Hinweis: Wenn die Einstellschnalle zu eng oder zu locker ist, stellen Sie bitte die Schraube bei „1“... - Seite 22 3. Montage des Klappstandrohrs Legen Sie den Klappstandrohr hoch und schließen Nachdem Sie sich vergewissert haben, dass der Schnellspannstift fixiert ist, heben Sie den Hebel Sie ihn in der im Bild gezeigten Richtung. und den Schlüssel in der in der Abbildung gezeigten Richtung an.
-
Seite 23: Installation Der Sattelstütze
Schnellverschlussschnalle in der im Bild gezeigten gezeigten Richtung. Richtung. Hinweis: Wenn die Schnalle zu eng oder zu locker ist, stellen Sie bitte die Schraube bei „1“ entsprechend ein. 5. Montagezubehör BK6-Teile 1. 16 in 1 einfaches Werkzeug 2. Radreflektoren 3. Pedale 4. Frontreflektor -20-... -
Seite 24: Installationsmethode Für Frontreflektor
6. Installationsmethode für Frontreflektor Setzen Sie die vordere Reflektorhalterung in die entsprechende Position des Lenkers und ziehen Sie die Schraube mit einem Kreuzschlitzschraubendreher fest. 7. Installationsmethode für Radreflektoren 1. Bringen Sie den Radreflektor an 2. Rasten Sie bitte die Clips der 3. -
Seite 25: Befestigungsmethode Für Den Hinteren Schutzblechhalter
8. Befestigungsmethode für den hinteren Schutzblechhalter 1. Verwenden Sie den Inbusschlüssel Nr. 4 im 16-in-1-Werkzeug, um die vorinstallierten Schrauben und Unterlegscheiben der Schutzblechhalterung auf der linken und rechten Seite des Rahmens zu entfernen, wie in der Abbildung gezeigt. 2. Führen Sie die Stützstange durch die Befestigungsschraube der Schutzblech-Stützstange und ziehen Sie sie mit einem Inbusschlüssel Nr. -
Seite 26: Arbeitsschritte Beim Einschalten
9. Pedalinstallationsmethode Das auf der Pedalwelle markierte „L“ ist das linke Pedal. Drehen Sie die Pedalwelle gegen den Uhrzeigersinn und schrauben Sie sie in die linke Kurbel, und verwenden Sie dann einen Gabelschlüssel Nr. 15, um sie gegen den Uhrzeigersinn zu drehen, um sie festzuziehen. Das auf der Pedalwelle markierte „R“... -
Seite 27: Kontaktinformationen Wartung
Sie den Schlüssel von der „OFF“-Position in im Bild. die „ON“-Position. KONTAKTINFORMATIONEN WARTUNG: Vielen Dank, dass Sie sich für HITWAY entschieden haben. Wir bieten Garantie und lebenslangen Kundendienst für unsere HITWAY-Produkte. Bei Fragen wenden Sie sich bitte an unser After-Sales-Support-Team. Wir werden Ihnen so schnell wie möglich technischen Support und passende Lösungen...
