DIAGRAMA DE FUNCIONES DEL PRODUCTO
Nota: La actualización del producto puede hacer que el producto real que reciba sea
diferente de la muestra en la foto, no se preocupe, las funciones específicas son las
mismas y no afectarán su uso normal.
1 Pantalla
2 Mango
3 Palanca de freno
4 Dispositivo de liberación rápida de
regulación del tubo vertical
5 Tubo vertical
6 Dispositivo de liberación rápida
plegable del tubo vertical
7 Faro
8 Guardabarros delantero
9 Tenedor delantero
10 Neumático
11 Freno de disco
12 Rueda
13 Dispositivo de freno de disco
14 Pedal plegable
Deutsch / English / Français /

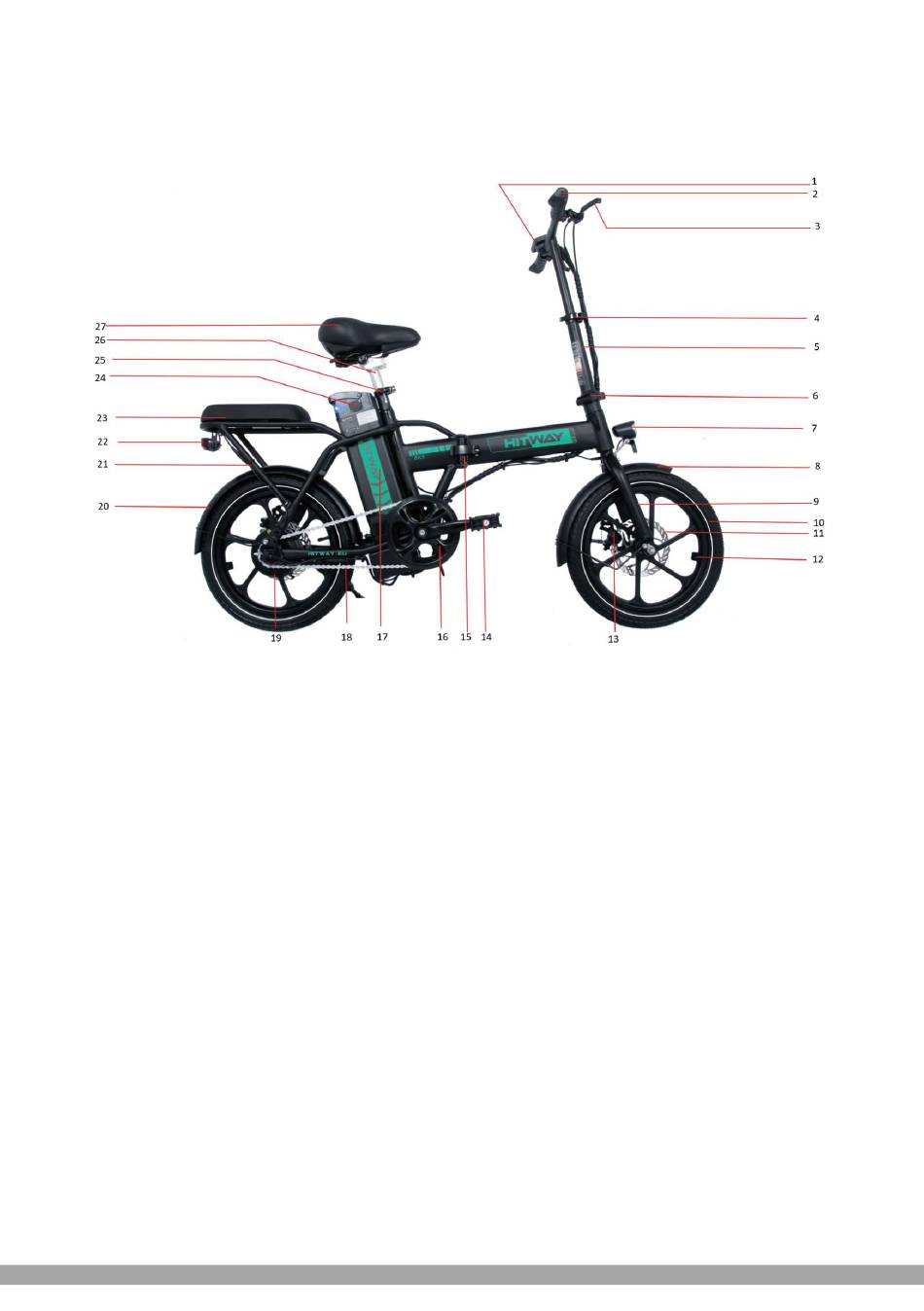

Figura 1 (diagrama de vehículo completo)
(143)
Español
15 Dispositivo de liberación rápida
plegable de marco
16 Piñón
17 Batería
18 Cadena
19 Motor de accionamiento
20 Guardabarros trasero
21 Estante trasero
22 Luces traseras
23 Asiento trasero
24 Agujero de carga
25 Dispositivo de liberación rápida de
regulación de tubo de asiento
26 Tubo de asiento
27 Sillín
