HITWAY BK5 Originalbetriebsanleitung Seite 186

DIAGRAMMA FUNZIONE PRODOTTO
Nota: gli aggiornamenti del prodotto potrebbero rendere il prodotto reale ricevuto diverso
dal campione nell'immagine, non si preoccupi , le funzioni specifiche sono le stesse e non
influiranno sul tuo normale utilizzo.
1 Esposizione
2 Manubrio
3 Leva del freno
4 Regolazione del tubo di livello
Sgancio rapido
5 tubi di livello
6 Rilascio rapido pieghevole tubo
di livello
7 Faro anteriore
8 Parafango anteriore
9 Forcella anteriore
10 pneumatici
11 freno a disco
12 mozzo ruota
13 Dispositivo freno a disco
14 pedali pieghevoli
Deutsch / English / Français / Español /

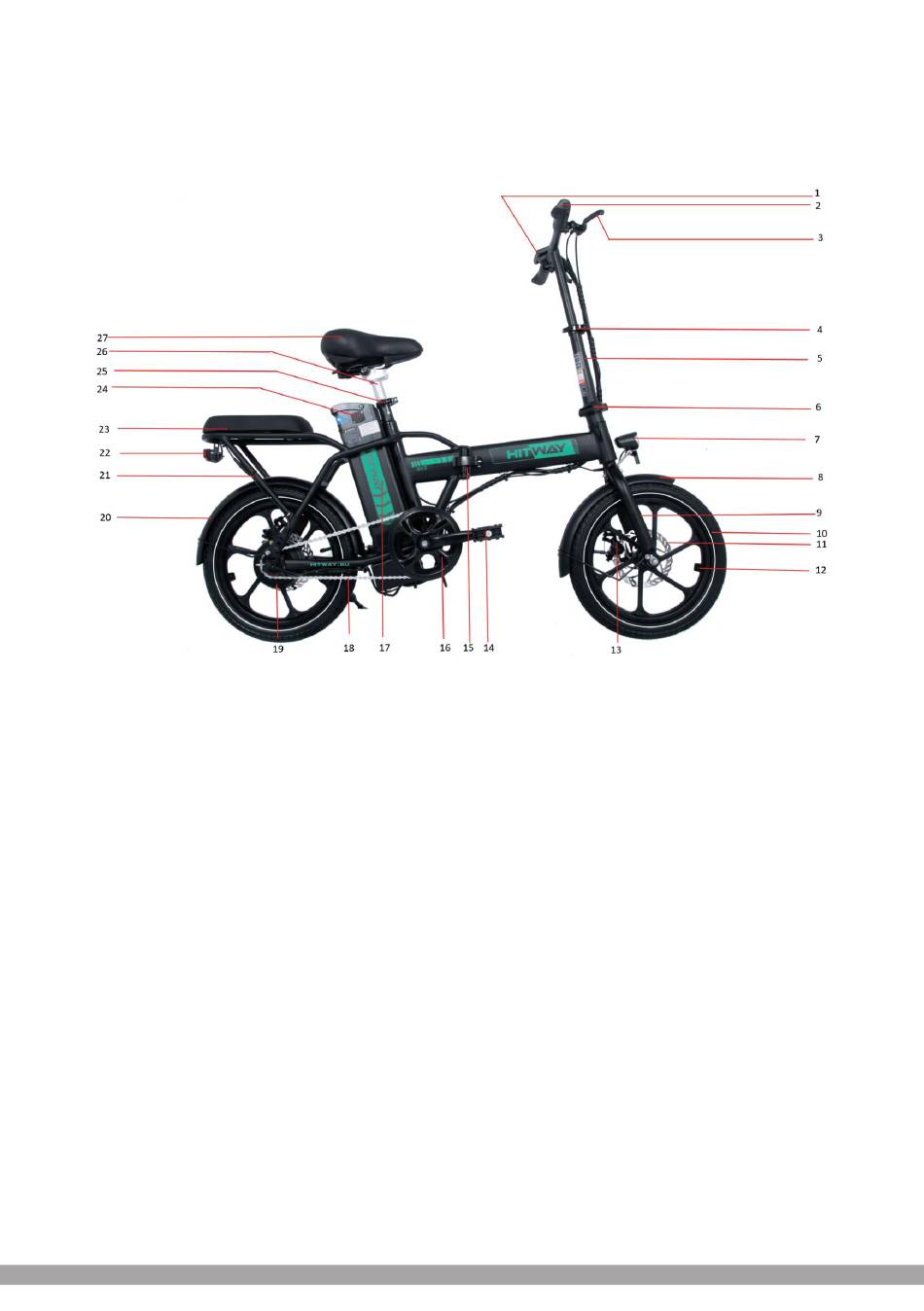

Figura 1 (schema generale del veicolo)
(184)
15 Telaio pieghevole a sgancio rapido
16 pignoni
17 Batteria
18 Catena
19 Motore di azionamento
20 Parafango posteriore
21 Ripiano posteriore
22 luci posteriori
23 Sedile posteriore
24 fori di ricarica
25 Regolazione tubo sella Sgancio rapido
26 tubo sella
27 Sella
Italiano / Nederlands / Polski
