PRODUKTFUNKTIONSDIAGRAMM
Hinweis: Das Produkt-Upgrade kann dazu führen, dass das tatsächliche Produkt, das Sie
erhalten, von dem Muster auf dem Foto abweicht. Machen Sie sich keine Sorgen, die
spezifischen Funktionen sind dieselben und beeinträchtigen Ihre normale Verwendung
nicht.
1 Anzeige
2 Lenker
3 Bremsgriff
4 Standrohreinstellung Schnellspanner
5 Standrohre
6 Standrohr-Klapp-Schnellspanner
7 Scheinwerfer
8 Vorderes Schutzblech
9 Vorderradgabel
10 Reifen
11 Scheibenbremse
12 Radnabe
13 Scheibenbremsvorrichtung
14 Klappbare Pedale
Deutsch

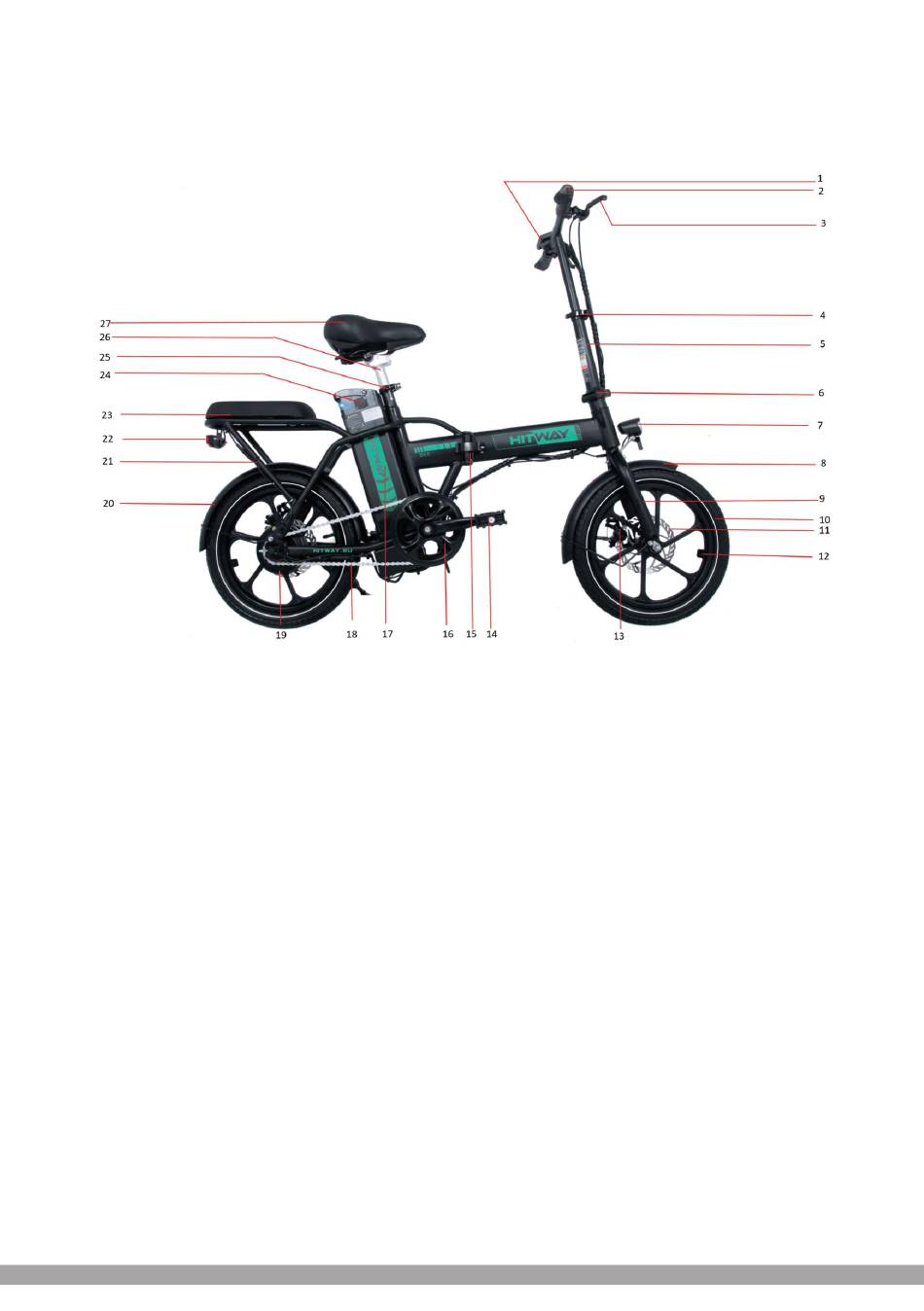

Abbildung 1 (Gesamtfahrzeugdiagramm)
(19)
/ English / Français / Español / Italiano / Nederlands / Polski
15 Rahmen klappbar Schnellspanner
16 Kettenräder
17 Batterie
18 Kette
19 Antriebsmotor
20 Hinteres Schutzblech
21 Hintere Ablage
22 Rücklichter
23 Rücksitz
24 Ladeöffnungen
25 Sitzrohrverstellung Schnellspanner
26 Sitzrohr
27 Sattel
