español

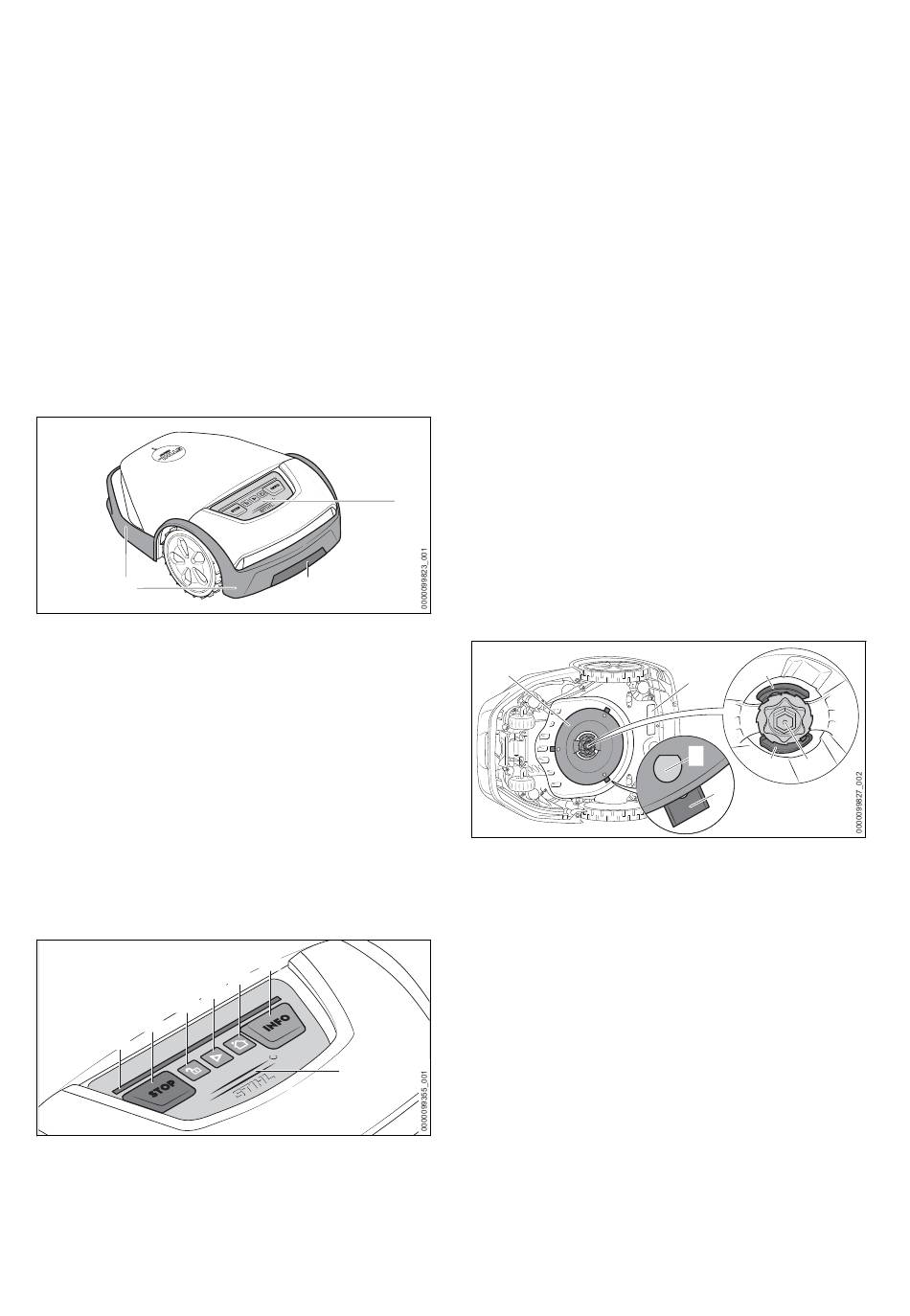

2 Contactos de carga
Los contactos de carga conectan el robot cor‐
tacésped con la estación de carga.
3 Sensores de ultrasonido
Los sensores de ultrasonido detectan obstá‐
culos.
4 Cubierta
La cubierta está montada de forma elástica y
mediante un sensor de impacto se detectan
los obstáculos en la superficie de corte.
5 Ruedas motrices
Las ruedas motrices impulsan el robot corta‐
césped.
6 Tira luminosa
La tira luminosa indica el estado del robot.
8
7 Punto de agarre trasero
El robot cortacésped se puede levantar y
transportar agarrándolo simultáneamente por
los puntos de agarre delantero y trasero.
8 Regleta protectora
La regleta protectora protege al usuario con‐
tra objetos despedidos hacia arriba y contra
el contacto con las cuchillas.
9 Panel de mando
El panel de mando contiene los pulsadores y
el sensor de lluvia.
3.2 Panel de mando
4
3
2
1
1 Tira luminosa
La tira luminosa indica el estado del robot y
muestra qué combinación de teclas hay que
pulsar para realizar una acción determinada.
96
9
7
6
5
7
2 Pulsador "STOP"
Este pulsador detiene el robot y el meca‐
nismo de corte. Este pulsador sirve también
para activar el bloqueo de la máquina.
3 Pulsador "CIERRE"
Este pulsador desbloquea el robot en relación
con una combinación de teclas indicada.
4 Pulsador "START"
Este pulsador inicia el servicio de corte.
5 Pulsador "CASA"
Este pulsador envía de vuelta el robot a la
estación de carga o bien interrumpe el trabajo
de corte actual si el robot está en la estación
de carga.
6 Pulsador "INFO"
Este pulsador hace que el robot comunique
verbalmente la información relativa al estado
actual.
7 Sensor de lluvia
El sensor de lluvia reacciona a la humedad.
Según el ajuste, el robot cortacésped puede
tener en cuenta las condiciones del entorno
en su plan de corte.
3.3 Mecanismo de corte
1
1 Disco de corte
El disco de corte sirve para fijar las cuchillas.
2 Perno en L
Los pernos en L sirven para enganchar las
cuchillas.
3 Cuchillas
Las cuchillas cortan la hierba.
4 Palanca
Las palancas aseguran las tuercas.
5 Tuerca
La tuerca fija el disco de corte.
# Rótulo de potencia con número de máquina
3 Sinopsis
4
#
2
4
5
3
0458-011-9801-A
