magyar

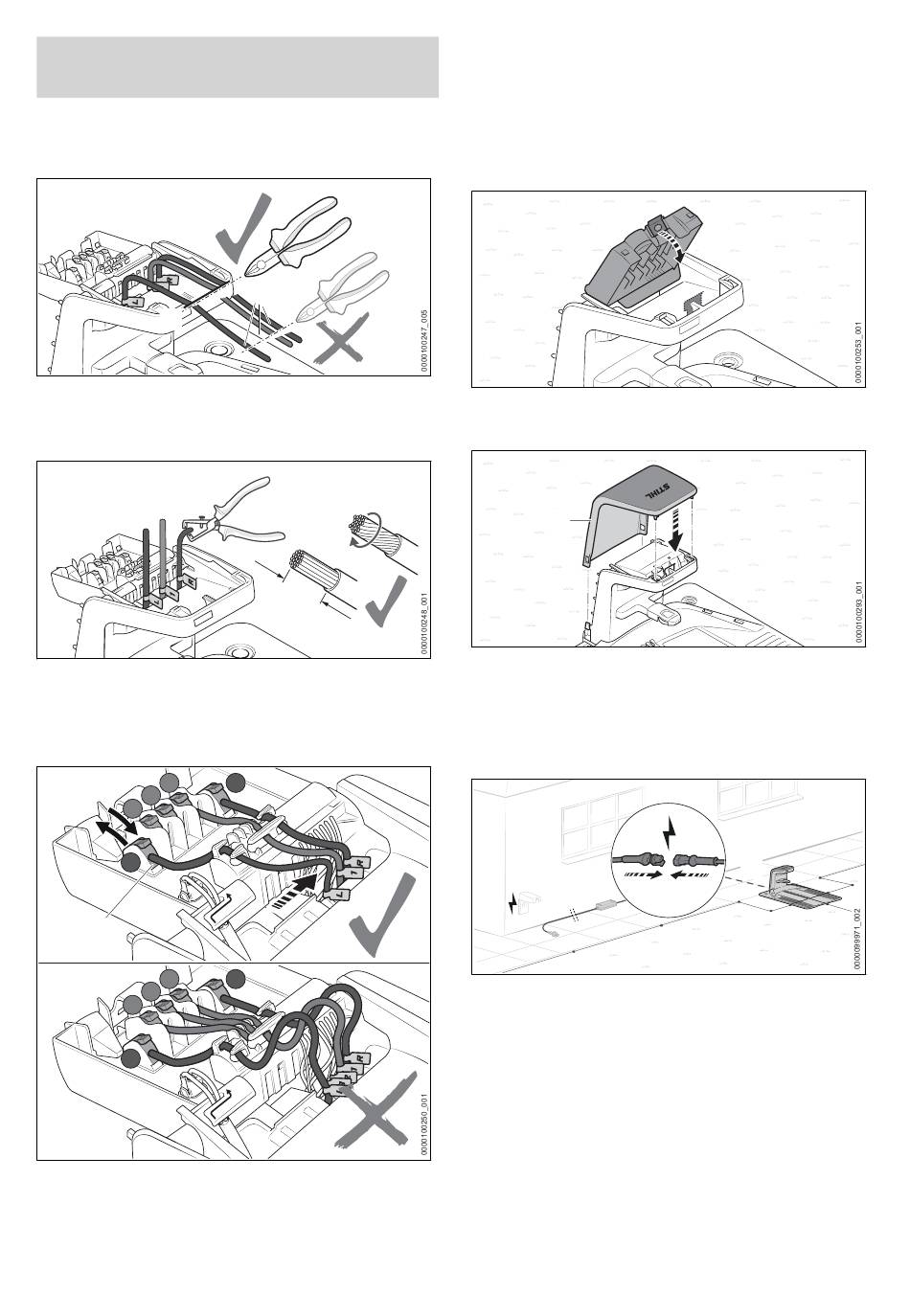

11 Dokkolóállomás elektro‐
mos csatlakoztatása
11.1 Határoló huzal és vezető huzal
csatlakoztatása
2
► Kissé feszítse meg a huzalvégeket (1), és az
él (2) mentén oldalcsípő fogóval vágja le a
megfelelő hosszúságúra.
► Szigetelje le a huzalvégeket a = 10 mm hosz‐
szúságban.
► Csavarja össze a huzalszálakat úgy, hogy
egyetlen huzalszál se lógjon ki.
1
2
3
L
3
1
2
3
L
► A feliratos huzalvégeket párosítsa össze az
adott kapcsokkal.
► A megfelelő kapocs karját (3) hátrafelé hajtsa
fel.
402
1
a
R
R
11 Dokkolóállomás elektromos csatlakoztatása
► Vezesse be a leszigetelt huzalvéget a megfe‐
lelő kapocsba (3), és a kar lezárásához újra
hajtsa előre.
► Rögzítse a határoló huzalokat és a vezető
huzalt az ábra szerint a kábeltartókban, és
nyomja a jobb oldalra.
► Hajtsa előre a fedelet (4).
A fedél (4) hallhatóan és érezhetően bekattan.
5
► Helyezze fel a fedelet (5).
A fedél (5) hallhatóan bekattan.
11.2 A töltőkábel elhelyezése és a
tápegység csatlakoztatása
3
2
► Helyezze el a töltőkábelt (1) a tápegység (2)
telephelyéig.
4
1
1
