11 Koble til dockingstasjonen
elektrisk
11.1 Koble til avgrensningstråden og
ledningstråden
2

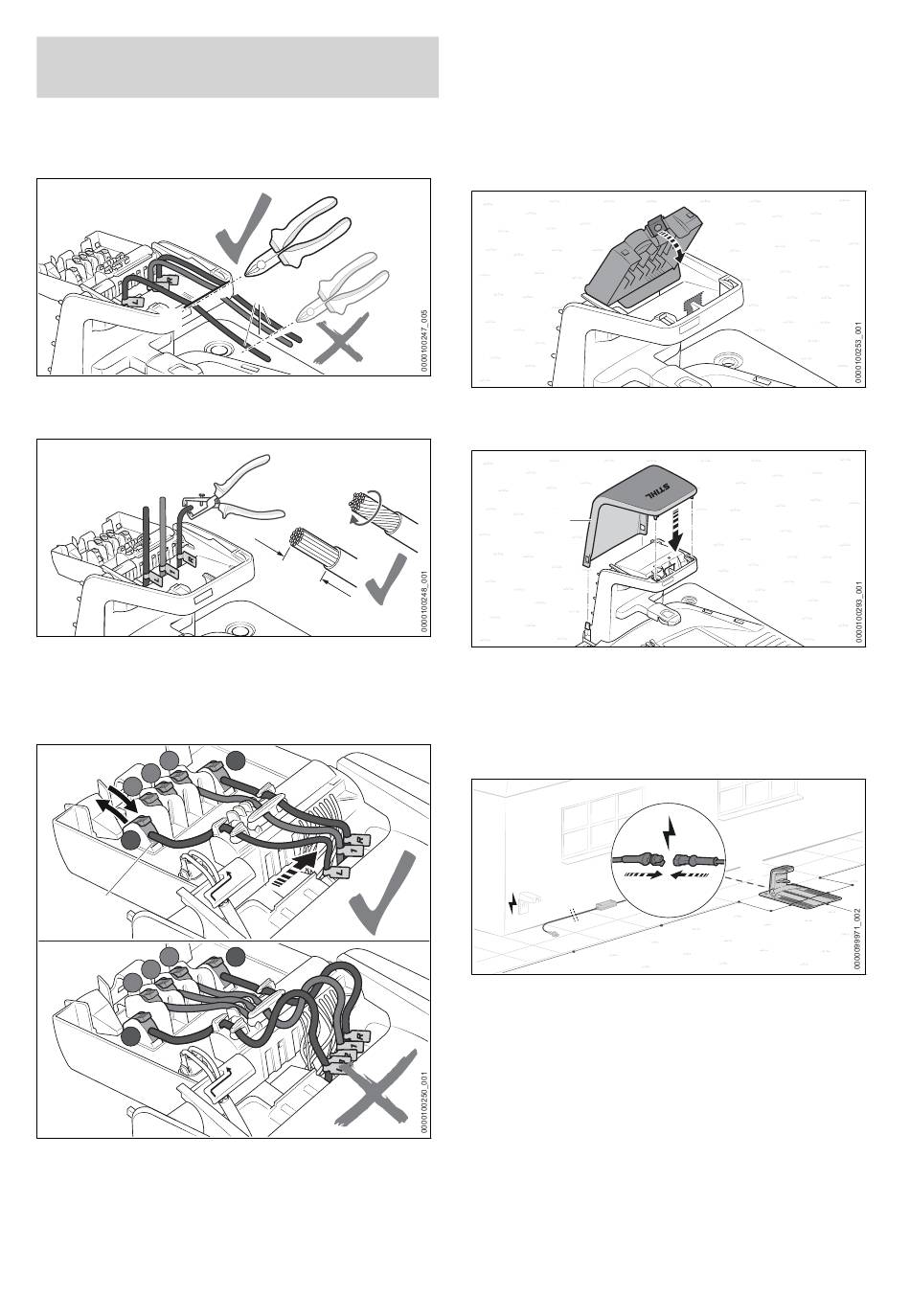

► Stram trådendene (1) og kapp de langs kan‐
ten (2) med en avbitertang.
► Avisoler trådendene til en lengde på
a = 10 mm.
► Ledningstrådene drilles slik at ingen enkeltstå‐
ende tråder rager ut.
1
2
3
L
3
1
2
3
L
► Trådendene med påskrift tilordnes de respek‐
tive klemmene.
► Vipp opp spaken til den respektive klem‐
men (3) bakover.
310
1
a
R
R
11 Koble til dockingstasjonen elektrisk
► Før den avisolerte trådenden inn i den respek‐
tive klemmen og vipp spaken (3) forover igjen
for å lukke.
► Foreta fiksering av avgrensningstråder og led‐
ningstråd i kabelholderne og trykk mot høyre,
som vist på illustrasjonen.
► Vipp dekslet (4) forover.
Dekslet (4) går hørbart og merkbart i inngrep.
5
► Sett på motordekslet (5).
Hetten (5) går hørbart i inngrep.
11.2 Legg ladekabelen og koble til
nettdelen
3
2
► Legg ladekabelen (1) til stedet hvor nettde‐
len (2) er plassert.
4
1
