3 Vista geral

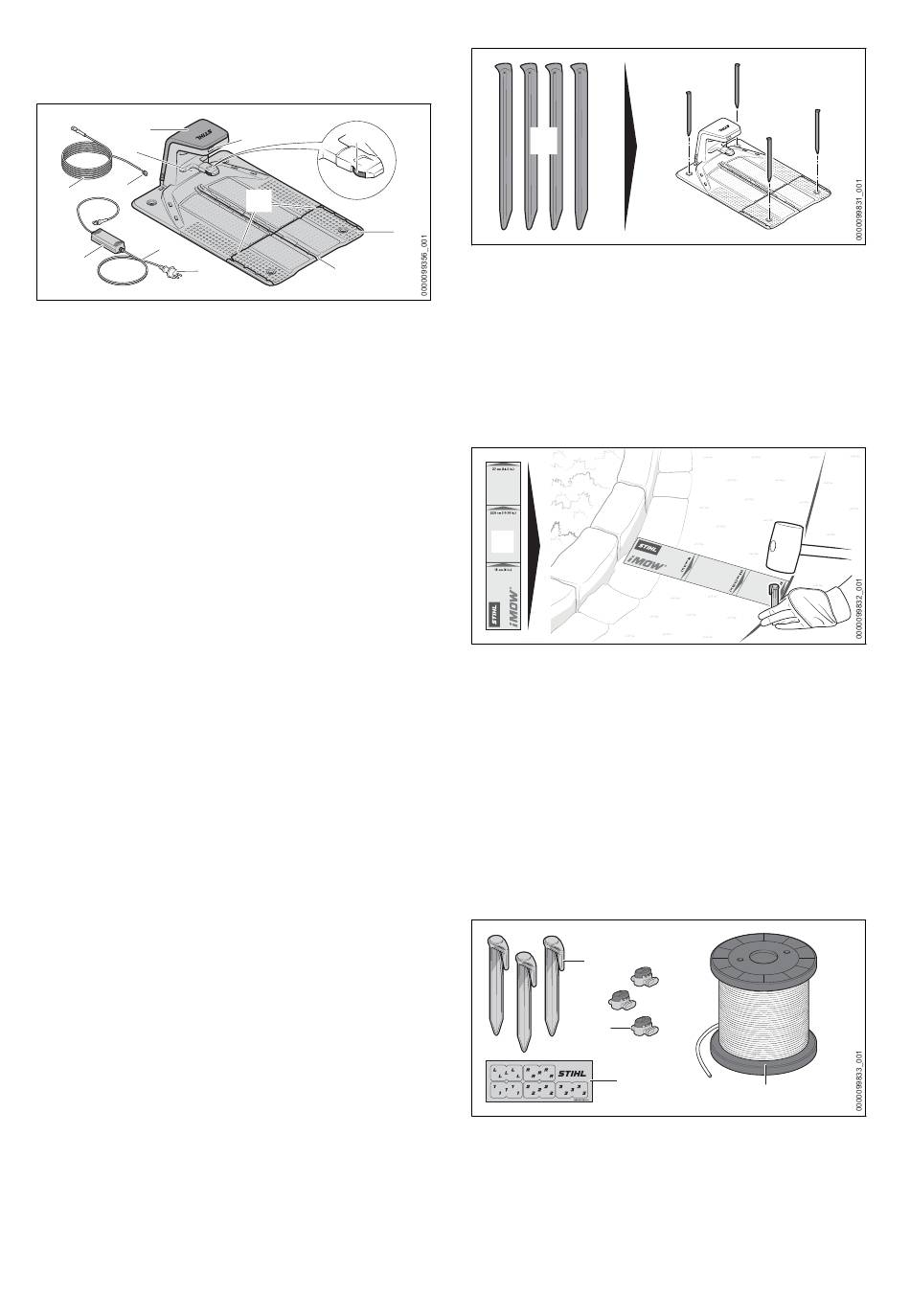

3.4 Estação de carga e fonte de
alimentação
6
#
5
4
2
3
1
1 Ficha de rede
A ficha de rede liga a linha de conexão a uma
tomada.
2 Linha de conexão
A linha de conexão liga a fonte de alimenta‐
ção à ficha de rede.
3 Fonte de alimentação
A fonte de alimentação alimenta a estação de
carga com corrente.
4 Cabo de carregamento
O cabo de carregamento liga a fonte de ali‐
mentação à estação de carga.
5 Ficha
A ficha liga o cabo de carregamento liga à
estação de carga.
6 Tampa
A tampa tapa a estação de carga e protege o
sistema eletrónico no interior.
7 LED
O LED mostra o estado da estação de carga.
8 Contactos de carregamento
Os contactos de carregamento ligam a esta‐
ção de carga ao robô cortador de relva.
9 Placa do chão
A placa do chão é o fundamento da estação
de carga.
10 Conduta de cabo
A conduta de cabo no meio da placa serve
para colocar o fio-guia nela.
11 Conduta de cabo
As condutas de cabo nas extremidades da
placa servem para colocar o fio limitador.
# Placa de identificação com o número da
máquina
0458-011-9801-A
8
7
11
9
10
12
12 Estacas de fixação
As quatro estacas de fixação servem para
fixar a estação de carga no solo.
3.5
iMOW Ruler e kit de instala‐
®
ção
®
iMOW Ruler
1
1 iMOW
®
Ruler
O Ruler facilita a colocação do fio e serve
para manter a distância certa.
Kit de instalação
A colocação em serviço do robô cortador de
relva requer um kit de instalação que não faz
parte do material fornecido com o robô cortador
de relva. Existe a possibilidade de adquirir, como
acessórios, kits de instalação apropriados para
jardins de diversos tamanhos.
1
2
3
1 Cavilha de fixação
A cavilha de fixação prende o fio limitador e o
fio-guia no chão.
2 Peça de união para fios
A peça de união para fios liga extremidades
de fio umas às outras.
