deutsch
90°

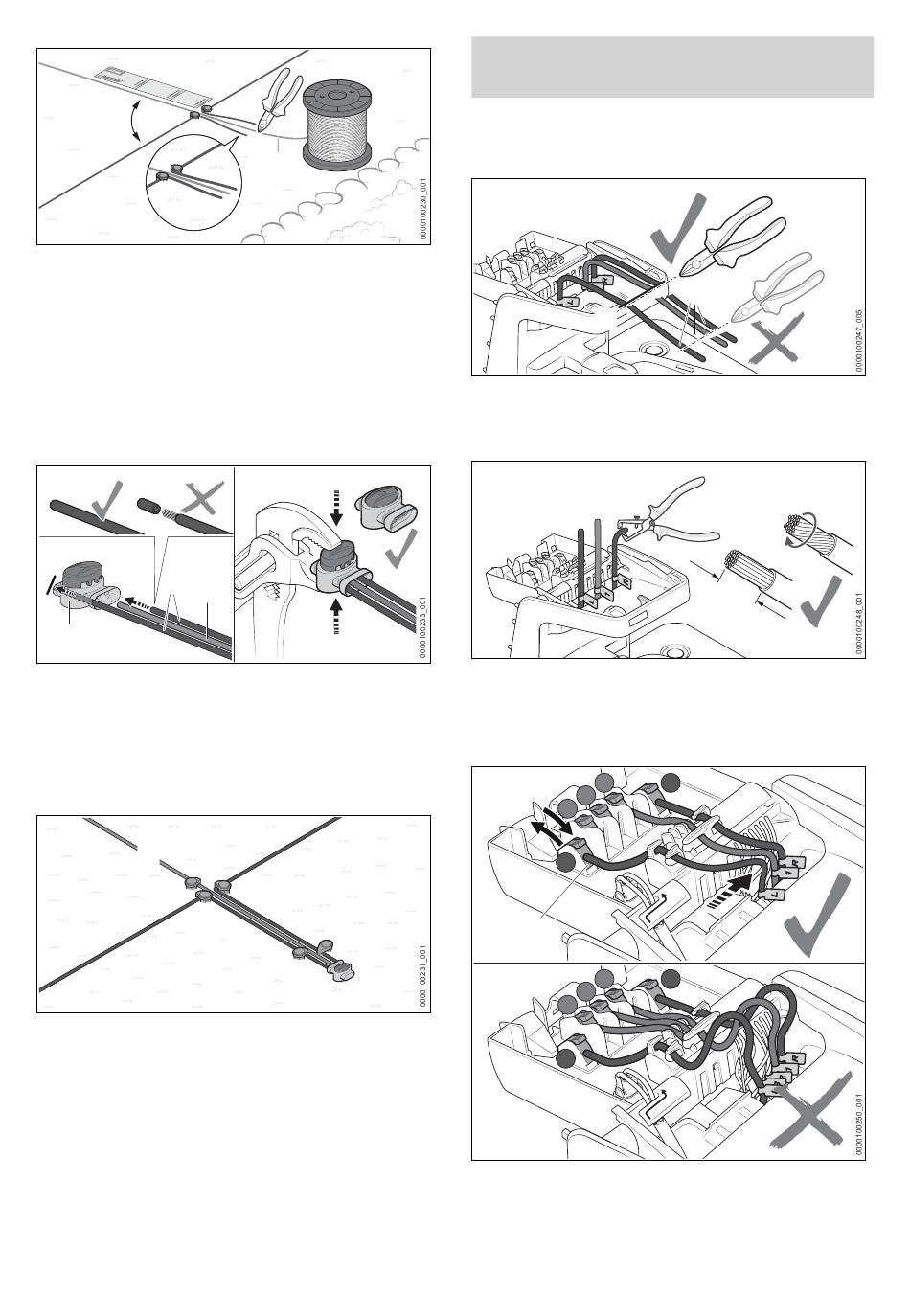

► Leitdraht (1) auf einer Länge von mindestens
37 cm (Länge: 1x iMOW
im rechten Winkel (90°) zur Drahtschleife (7)
führen.
► Leitdraht (1) durch die Mitte der Draht‐
schleife (7) verlegen.
► Leitdraht (1) am Ende der Drahtschleife (7) mit
einem Seitenschneider durchtrennen und alle
Drahtenden auf die gleiche Länge bringen.
8
1
9
► Enden der Begrenzungsdrähte (8) und des
Leitdrahts (1) bis zum Anschlag in den Draht‐
verbinder (9) stecken.
Die Drahtenden dürfen nicht abisoliert werden.
► Drahtverbinder (1) mit einer Zange bis zum
Anschlag zusammendrücken.
1
► Begrenzungsdrähte (8) und Leitdraht (1) paral‐
lel und eng aneinander führen, ohne dass sich
die Drähte überkreuzen.
► Drähte mit weiteren Fixiernägeln befestigen.
34
7
1
®
Ruler) gerade und
8
8
11 Dockingstation elektrisch anschließen
11 Dockingstation elektrisch
anschließen
11.1 Begrenzungsdraht und Leit‐
draht anschließen
2
► Drahtenden (1) leicht spannen und entlang der
Kante (2) mit einem Seitenschneider ablän‐
gen.
► Drahtenden auf einer Länge von a = 10 mm
abisolieren.
► Drahtlitzen so verdrillen, dass keine einzelnen
Drahtlitzen abstehen.
1
2
3
L
3
1
2
3
L
► Die beschrifteten Drahtenden den jeweiligen
Klemmen zuordnen.
► Hebel (3) der entsprechenden Klemme nach
hinten aufklappen.
1
a
R
R
