magyar
2 Csatlakozóvezeték
A csatlakozóvezeték köti össze a tápegysé‐
get a hálózati csatlakozódugasszal.
3 Tápegység
A tápegység látja el a dokkolóállomást ener‐
giával.
4 Töltőkábel
A töltőkábel köti össze a tápegységet a dok‐
kolóállomással.
5 Dugasz
A dugasz köti össze a töltővezetéket a dokko‐
lóállomással.
6 Burkolat
A burkolat lefedi a dokkolóállomást, és védi a
benne lévő elektronikát.
7 LED
A LED a dokkolóállomás állapotát jelzi.
8 Töltőérintkezők
A töltőérintkezők kötik össze a dokkolóállo‐
mást a robotfűnyíróval.
9 Fenéklemez
A fenéklemez a dokkolóállomás alapja.
10 Kábelcsatorna
A belül középen fekvő kábelcsatornában van
elhelyezve a vezetőhuzal.
11 Kábelcsatorna
A külső kábelcsatornákban van elhelyezve a
határoló huzal.
# Teljesítménytábla a gépszámmal
12

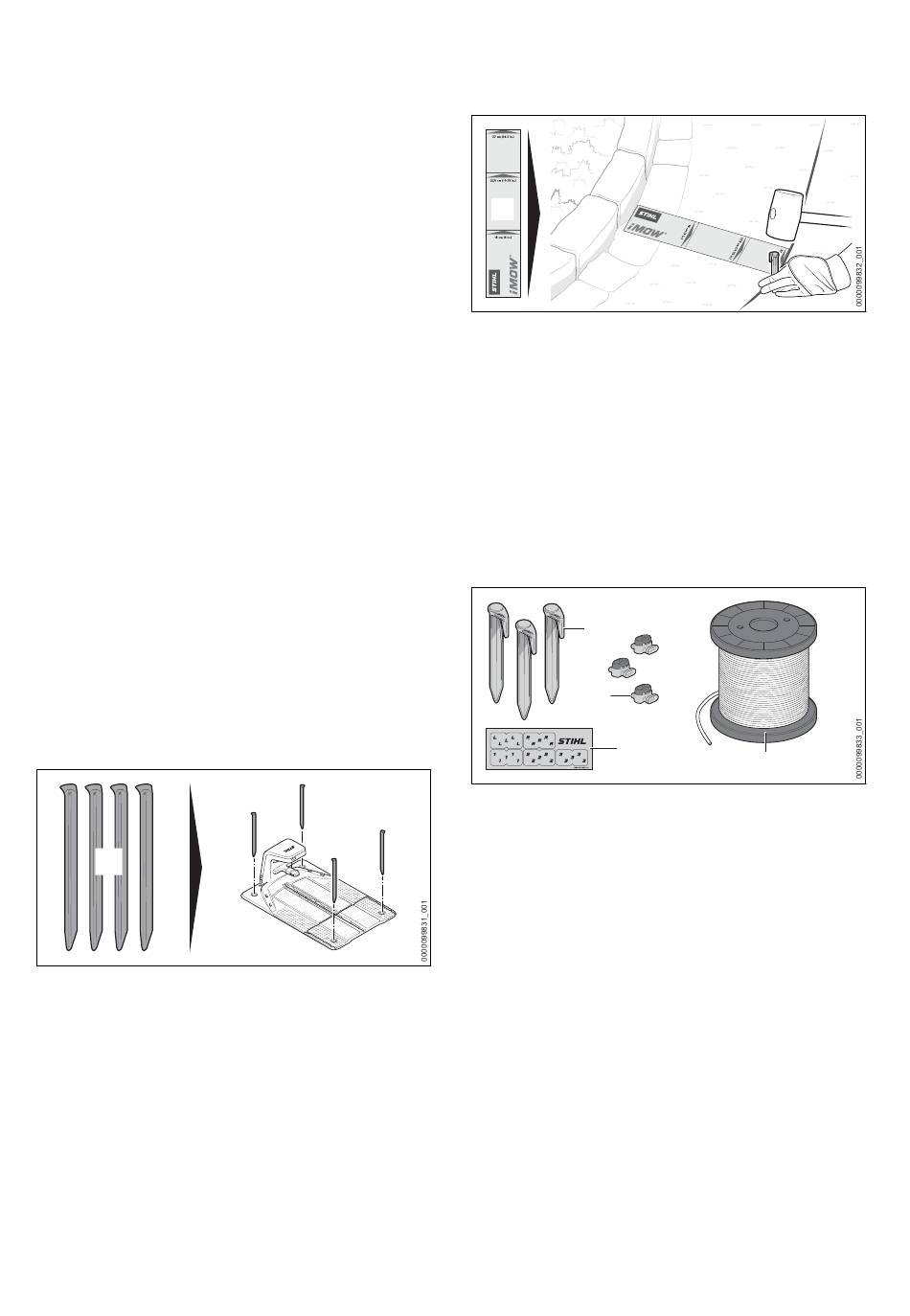

12 Tajba vert szögek
A négy talajba vert szög rögzíti a dokkolóállo‐
mást a talajra.
372
3.5 iMOW Ruler és telepítőkészlet
®
®
iMOW Ruler
1
1 iMOW
®
Ruler
Az iMOW® Ruler vonalzó megkönnyíti a
huzalok elhelyezését, és a helyes távolság
betartására szolgál.
Telepítőkészlet
A telepítőkészlet szükséges a robotfűnyíró
üzembe helyezéséhez, és nem tartozik a robot‐
fűnyíró szállítási terjedelmébe. A különböző kert‐
méretekhez való telepítőkészletek tartozékként
kaphatók.
1
2
3
1 Rögzítőszeg
A rögzítőszeg rögzíti a határoló huzalt és a
vezető huzalt a talajra.
2 Huzalösszekötő
A huzalösszekötő összeköti egymással a
huzalvégeket.
3 Kábeljelölő
A kábeljelölők a dokkolóállomás belsejében a
huzalvégek megjelölésére szolgálnak. Meg‐
könnyítik a huzalvégek egymáshoz rendelé‐
sét a helyes kapocsra történő csatlakoztatás‐
kor.
4 Huzaltekercs
A huzaltekercs szükséges a határoló huzal és
a vezető huzal elhelyezéséhez.
3.6 Szimbólumok
A robotfűnyírón, a dokkolóállomáson, a tápegy‐
ségen vagy a beépített akkumulátoron lehetnek
szimbólumok, és jelentésük az alábbi:
3 Áttekintés
4
0458-011-9801-A
