português
90°

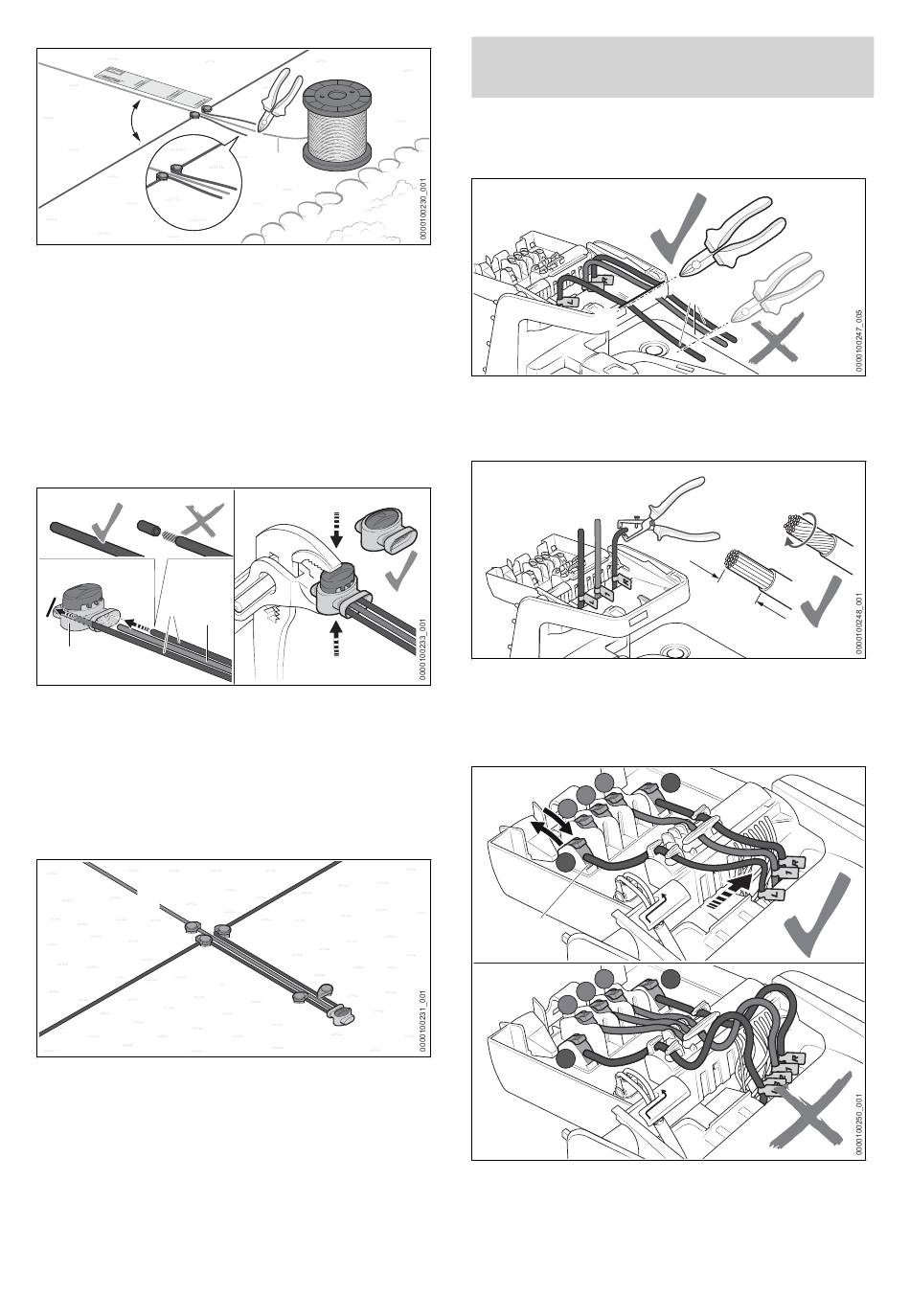

► Ao longo de um comprimento mínimo de
e = 37 cm (comprimento: 1x iMOW
colocar o fio-guia (1) a direito e perpendicular‐
mente (ângulo de 90°) ao laço de fios (7).
► Colocar o fio-guia (1) atravessando o centro
do laço de fios (7).
► Cortar o fio-guia (1) na ponta do laço de
fios (7) com um alicate de corte e deixar todas
as pontas dos fios com o mesmo compri‐
mento.
8
1
9
► Introduzir as pontas dos fios limitadores (8) e
do fio-guia (1) na peça de união para fios (9)
até encostarem.
As pontas dos fios não podem ser descarna‐
das.
► Comprimir as duas metades da peça de união
para fios (1) com um alicate até ao limite.
1
► Passar os fios limitadores (8) e o fio-guia (1)
em paralelo e muito perto uns dos outros, sem
que os fios se cruzem.
► Prender os fios com mais cavilhas de fixação.
450
7
1
®
Ruler),
8
8
11 Estabelecer a ligação elétrica da estação de carga
11 Estabelecer a ligação elé‐
trica da estação de carga
11.1 Ligar o fio metálico limitador e
o fio-guia
2
► Esticar ligeiramente as pontas dos fios (1) e
cortá-los por igual ao longo do rebordo (2)
com um alicate de corte.
► Descarnar as pontas dos fios até uma medida
de a = 10 mm.
► Torcer os cordões de arame de forma a que
nenhum deles fique destacado.
1
2
3
L
3
1
2
3
L
► Atribuir as pontas dos fios legendados aos
respetivos terminais.
► Desdobrar a alavanca (3) do respetivo termi‐
nal para trás para abrir.
1
a
R
R
