11 Електрическо свързване на докинг станцията
► Закрепете кабелите с допълнителни фикси‐
ращи проводници.
11 Електрическо свързване
на докинг станцията

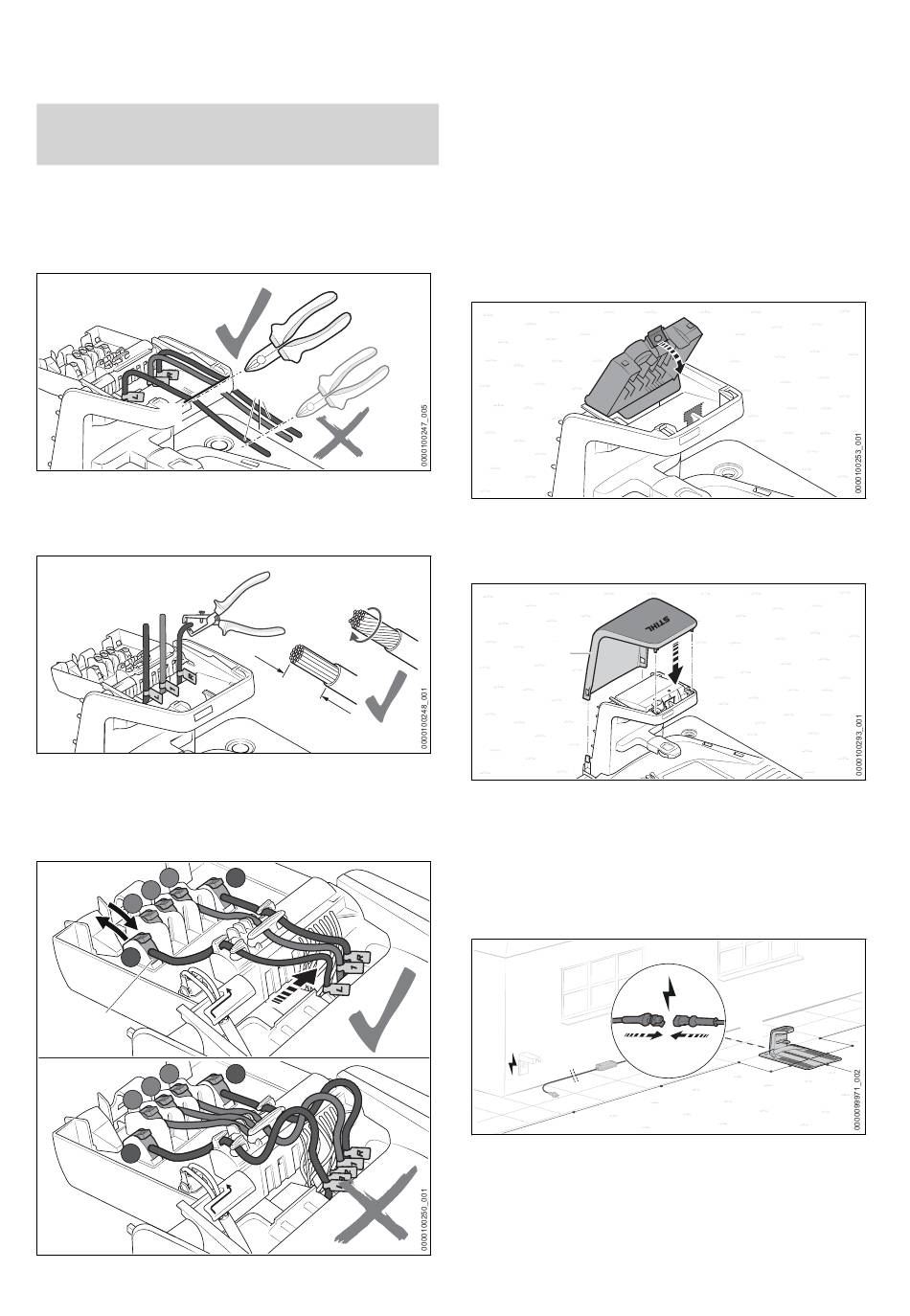

11.1
Свързване на ограничител‐
ния кабел и направляващото
въже
2
► Опънете леко краищата на кабела (1) и
изрежете по дължина по ръба (2) със стра‐
ничен нож.
► Оголете краищата на кабела с дължина
a = 10 mm.
► Усучете жилата на кабела така, че оделни
жила да не изстърчат.
1
2
3
L
3
1
2
3
L
0458-011-9801-A
1
a
R
R
► Свържете обозначените краища на кабе‐
лите със съответните клеми.
► Сгънете лоста (3) на съответната клема
назад.
► Поставете оголения край на кабела в съо‐
тветната клема и сгънете лоста (3) отново
напред, за да затворите.
► Фиксирайте ограничителните кабели и
направляващото въже в държачите за
кабелите, както е показано, и натиснете
надясно.
► Сгънете капака (4) напред.
Капакът се фиксира (4) с щракване и доло‐
вимо.
5
► Поставете капака (5).
Капакът (5) се фиксира с щракване.
11.2
Полагане на кабела за заре‐
ждане и свързване на
захранващия блок
3
2
► Положете кабела за зареждане (1) до
местоположението на захранващия
блок (2).
български
4
1
1
