español
1
► Llevar los alambres delimitadores (8) y el
alambre conductor (1) en paralelo y a poca
distancia sin que se crucen.
► Fijar los alambres con más clavos de fijación.
11 Realizar la conexión eléc‐
trica de la estación de
carga

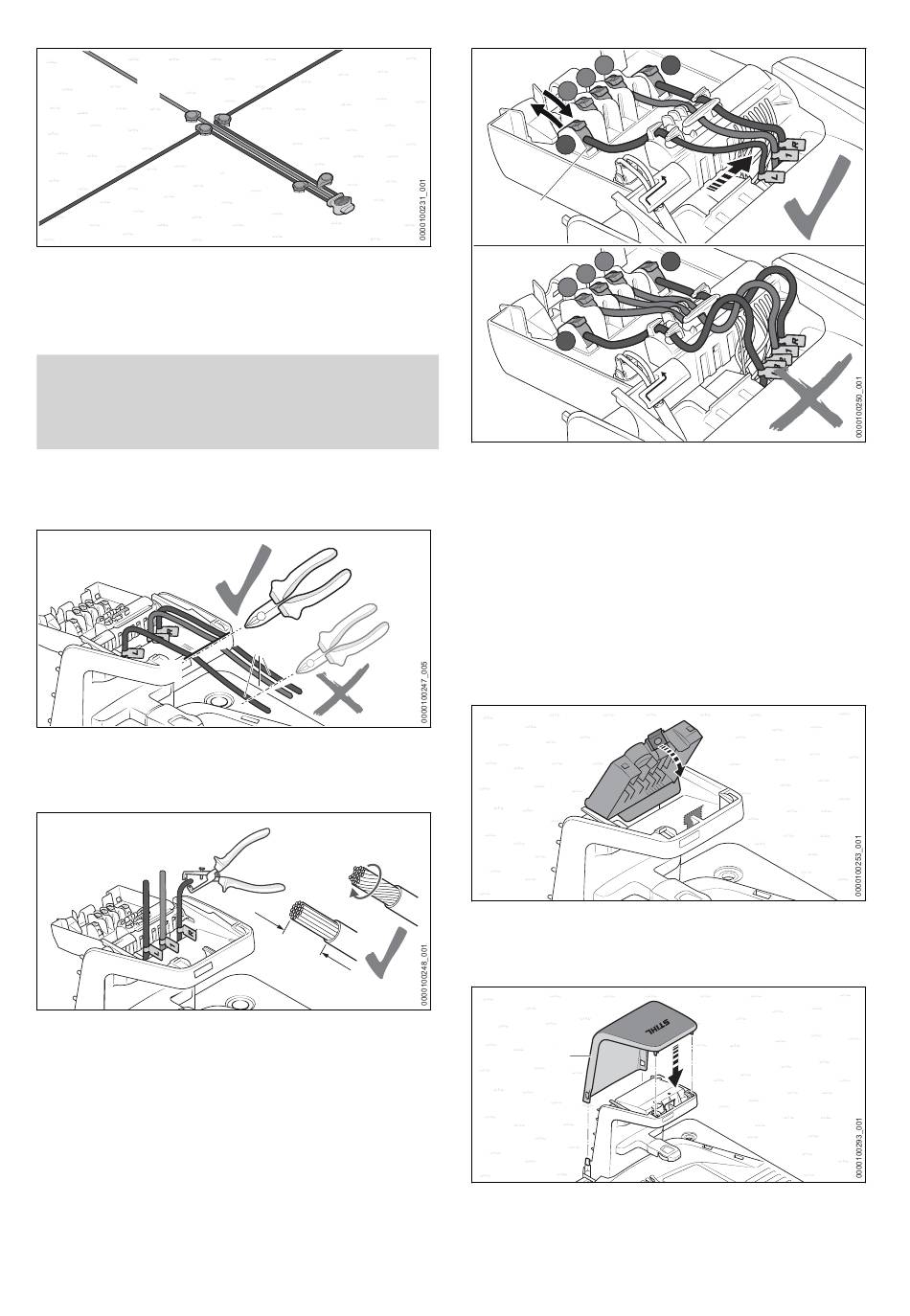

11.1 Conectar el alambre delimita‐
dor y el alambre conductor
2
► Tensar ligeramente los extremos del alam‐
bre (1) y cortarlos a lo largo del borde (2) con
uno alicates de corte lateral.
► Quitar a = 10 mm del aislamiento en los extre‐
mos del alambre.
► Retorcer los hilos de modo que no sobresalga
ningún hilo.
128
8
8
1
a
11 Realizar la conexión eléctrica de la estación de carga
2
3
L
3
2
3
L
► Asignar los extremos de alambre rotulados a
sus correspondientes bornes.
► Abatir la palanca (3) del correspondiente
borne hacia atrás.
► Introducir el extremo pelado del alambre en el
correspondiente borne y abatir la palanca (3)
hacia delante para cerrar.
► Fijar los alambres delimitadores y el alambre
conductor en los soportes de cables tal y
como se muestra en la imagen y oprimirlos
hacia el lado derecho.
► Abatir la cubierta (4) hacia delante.
La cubierta (4) encastra de forma audible y
perceptible.
5
► Colocar la cubierta (5).
La cubierta (5) se oye encastrar.
1 R
1 R
4
