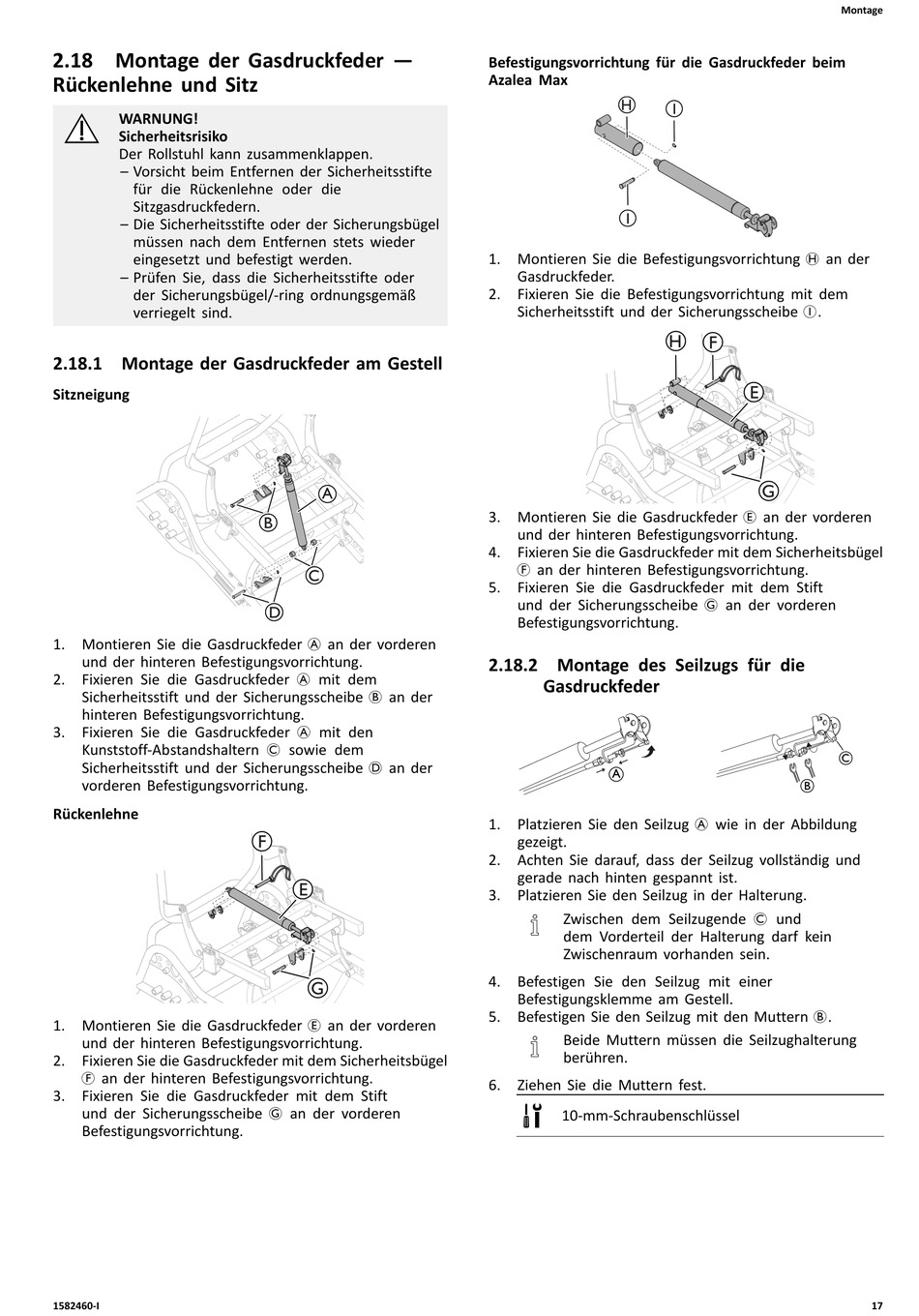

2.18 Montage der Gasdruckfeder —
Rückenlehne und Sitz
WARNUNG!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
– Vorsicht beim Entfernen der Sicherheitsstifte
für die Rückenlehne oder die
Sitzgasdruckfedern.
– Die Sicherheitsstifte oder der Sicherungsbügel
müssen nach dem Entfernen stets wieder
eingesetzt und befestigt werden.
– Prüfen Sie, dass die Sicherheitsstifte oder
der Sicherungsbügel/-ring ordnungsgemäß
verriegelt sind.
2.18.1 Montage der Gasdruckfeder am Gestell
Sitzneigung
1. Montieren Sie die Gasdruckfeder A an der vorderen
und der hinteren Befestigungsvorrichtung.
2. Fixieren Sie die Gasdruckfeder A mit dem
Sicherheitsstift und der Sicherungsscheibe B an der
hinteren Befestigungsvorrichtung.
3. Fixieren Sie die Gasdruckfeder A mit den
Kunststoff-Abstandshaltern C sowie dem
Sicherheitsstift und der Sicherungsscheibe D an der
vorderen Befestigungsvorrichtung.
Rückenlehne
1. Montieren Sie die Gasdruckfeder E an der vorderen
und der hinteren Befestigungsvorrichtung.
2. Fixieren Sie die Gasdruckfeder mit dem Sicherheitsbügel
F an der hinteren Befestigungsvorrichtung.
3. Fixieren Sie die Gasdruckfeder mit dem Stift
und der Sicherungsscheibe G an der vorderen
Befestigungsvorrichtung.
1582460-I
A
B
C
D
Befestigungsvorrichtung für die Gasdruckfeder beim
Azalea Max
1. Montieren Sie die Befestigungsvorrichtung H an der
Gasdruckfeder.
2. Fixieren Sie die Befestigungsvorrichtung mit dem
Sicherheitsstift und der Sicherungsscheibe I.
3. Montieren Sie die Gasdruckfeder E an der vorderen
und der hinteren Befestigungsvorrichtung.
4. Fixieren Sie die Gasdruckfeder mit dem Sicherheitsbügel
F an der hinteren Befestigungsvorrichtung.
5. Fixieren Sie die Gasdruckfeder mit dem Stift
und der Sicherungsscheibe G an der vorderen
Befestigungsvorrichtung.
2.18.2 Montage des Seilzugs für die
Gasdruckfeder
A
1. Platzieren Sie den Seilzug A wie in der Abbildung
gezeigt.
2. Achten Sie darauf, dass der Seilzug vollständig und
gerade nach hinten gespannt ist.
3. Platzieren Sie den Seilzug in der Halterung.
Zwischen dem Seilzugende C und
dem Vorderteil der Halterung darf kein
Zwischenraum vorhanden sein.
4. Befestigen Sie den Seilzug mit einer
Befestigungsklemme am Gestell.
5. Befestigen Sie den Seilzug mit den Muttern B.
Beide Muttern müssen die Seilzughalterung
berühren.
6. Ziehen Sie die Muttern fest.
10-mm-Schraubenschlüssel
Montage
17
