Invacare® Modulite
5.12.5 Austauschen des Verstellmotors für die

Sitzwinkelverstellung

Dieser Elektrorollstuhl ist für die Nutzung von
verschiedenen Arten von Modulen geeignet. Aus
Kompatibilitätsgründen muss zunächst die Art des Moduls
bestimmt werden, bevor ein Verstellmotor ausgetauscht
wird. Siehe 5.12.4 Bestimmen des Verstellmotortyps
(Module mit Schwerpunktverlagerung), Seite 37.
Beschrieben wird auch, wie der Verstellmotor
für die Sitzneigung im Lifter/Kantelungsmodul
ausgetauscht wird.

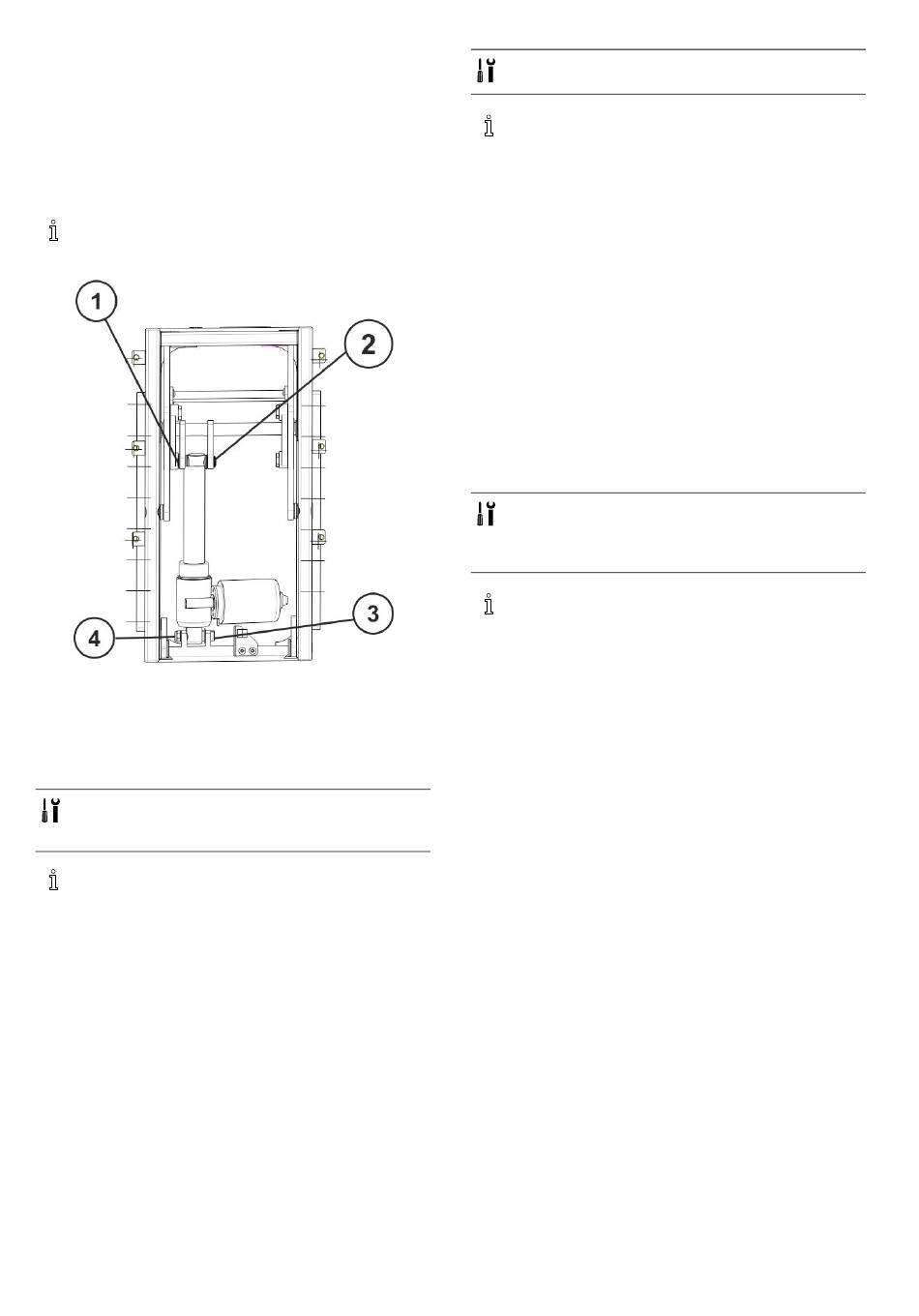

Fig. 5-24
Auswechseln des Verstellmotors im Kantelungsmodul (Typ
TS)
Die Verstellmotoren dieses Typs sind unten mit einer
Schraube und Mutter und oben mit einer durch einen
Sprengring gesicherten Schraube befestigt.
• Schlitzschraubendreher, 6 mm breit
• 13-mm-Schraubenschlüssel (2 Stück)
• Schmierfett (LT-43 oder ähnliches)
Beim Ausbau auf Kleinteile wie Schrauben und
Unterlegscheiben achten. Alle Kleinteile so ablegen,
dass sie in der richtigen Reihenfolge wieder
eingebaut werden können.
1. Beinstützen entfernen.
2. Das Powermodul ausschalten.
3. Das Kabel des Verstellmotors vom Kabelbaum trennen.
4. Die Mutter (4) und die Schraube (3) an der unteren
Befestigung lösen und entfernen.
5. Sprengring (1) an oberer Befestigung entfernen.
6. Schraube (2) lösen und entfernen.
7. Den Verstellmotor austauschen.
8. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
9. Kabel des Verstellmotors am Kabelbaum anschließen.
10. Die Kippfunktion testen.
Auswechseln des Verstellmotors im
Lifter-/Kantelungsmodul (Typ TS)
Die Verstellmotoren dieses Typs sind an der unteren
Befestigung mit einer durch einen Sprengring gesicherten
Schraube und oben mit Sprengringen befestigt.
38
• Schlitzschraubendreher, 6 mm breit
• Schmierfett (LT-43 oder ähnliches)
Beim Ausbau auf Kleinteile wie Schrauben und
Unterlegscheiben achten. Alle Kleinteile so ablegen,
dass sie in der richtigen Reihenfolge wieder
eingebaut werden können.
1. Beinstützen entfernen.
2. Das Powermodul ausschalten.
3. Das Kabel des Verstellmotors vom Kabelbaum trennen.
4. Sprengring (4) an unterer Befestigung entfernen.
5. Schraube (3) lösen und entfernen.
6. Einen Sprengring (1) und Stift (2) an oberer Befestigung
entfernen.
7. Den Verstellmotor austauschen.
8. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
9. Kabel des Verstellmotors am Kabelbaum anschließen.
10. Die Kippfunktion testen.
Austauschen des Verstellmotors (Typ NL)
Die Verstellmotoren dieses Typs sind an beiden
Befestigungen mit Sprengringen versehen. Die
Vorgehensweisen sind für alle Modultypen gleich.
• Schlitzschraubendreher, 6 mm breit
• 5,5 mm-Drehmomentschlüssel 0,5 bis 4,5 Nm
(oder vergleichbar)
• Schmierfett (LT-43 oder ähnliches)
Beim Ausbau auf Kleinteile wie Schrauben und
Unterlegscheiben achten. Alle Kleinteile so ablegen,
dass sie in der richtigen Reihenfolge wieder
eingebaut werden können.
1. Beinstützen entfernen.
2. Das Powermodul ausschalten.
3. Sitz sichern.
4. Das Kabel des Verstellmotors vom Kabelbaum trennen.
5. Einen Sprengring (1) und Stift (2) an oberer Befestigung
entfernen.
6. Verstellmotor sichern.
7. Einen Sprengring (1) und Stift (2) an unterer
Befestigung entfernen.
8. Verstellmotor austauschen.
9. Endschalter des neuen Verstellmotors einstellen.
Siehe 5.12.7 Einstellen der Endpositionen des
Verstellmotors (Typ NL), Seite 40.
10. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
11. Kabel des Verstellmotors am Kabelbaum anschließen.
12. Die Kippfunktion testen.

5.12.6 Auswechseln des Lifter-Verstellmotors

Dieser Elektrorollstuhl ist für die Nutzung von
verschiedenen Arten von Modulen geeignet. Aus
Kompatibilitätsgründen muss zunächst die Art des Moduls
bestimmt werden, bevor ein Verstellmotor ausgetauscht
wird. Siehe 5.12.4 Bestimmen des Verstellmotortyps
(Module mit Schwerpunktverlagerung), Seite 37.
1608030-I
