Anhang
7 – Montage des Tibiareferenzsystems
6
7
3
5
Abb. 149
10
11
Abb. 150
98 – balanSys REV – Beugespalt zuerst: Schritt für Schritt
8
9
2
1
4
12
14
13

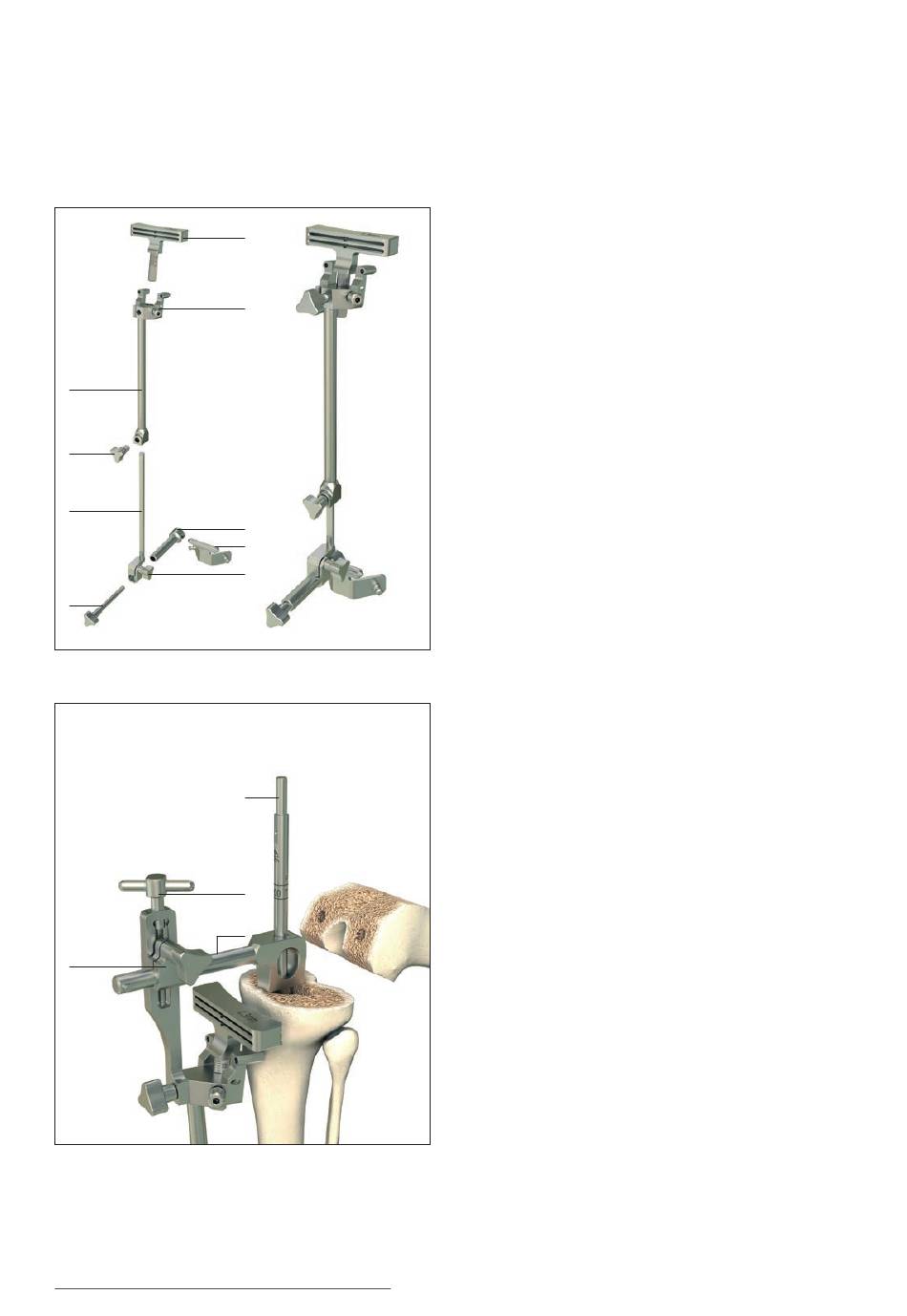

Montage des extramedullären Tibiareferenzsystems:
1. Schieben Sie die Gabel (71.02.3035 / 1) auf den
Gabelhalter (71.02.3036 / 2).
2. Schieben Sie das Zielgerät Distal (71.02.3034 / 3)
auf den Gabelhalter (71.02.3036 / 2).
3. Befestigen Sie die Gabel (71.02.3035 / 1) mit der
Gabelschraube (77.02.0043 / 5).
4. Die Schraube (4) leicht offen lassen.
5. Verbinden Sie das Zielgerät Distal (71.02.3034 / 3)
mit dem Zielgerät Proximal (71.02.3032 / 6).
6. Befestigen Sie es mit der Verbindungsschraube
(77.02.0041 / 7).
7. Die Tibiaschnittlehre (79.02.0290 / 8) auf das
Zielgerät Proximal (71.02.3032 / 6) einsetzen.
8. Die REV Tibiaschnittlehre (79.02.0290 / 8) auf 0
stellen und die Schraube (9) mit dem Sechs-
kantschraubenzieher (314.270) festziehen.
Montage des intramedullären Tibiareferenzsystems:
9. Verbinden Sie das extramedulläre
Tibiareferenzsystem mit dem intramedullären
Bügel (71.02.3041 / 10).
10. Mit der Schraube befestigen (77.02.0019 / 11).
11. Schieben Sie das montierte Tibiareferenzsystem
über den Schaft der gewählten Reibahle
(79.02.0310 bis 79.02.0325 / 12).
12. Das Tibiareferenzsystem distal zum zweiten
Mittelfussknochen ausrichten.
13. Auf die Halterung schlagen (13).
14. Die Einstellung der Schnittebene erfolgt
mit Hilfe der T-Schraube (14). Verwenden Sie
das Tastblech (77.02.0031), um die korrekte
Ebene zu überprüfen.
