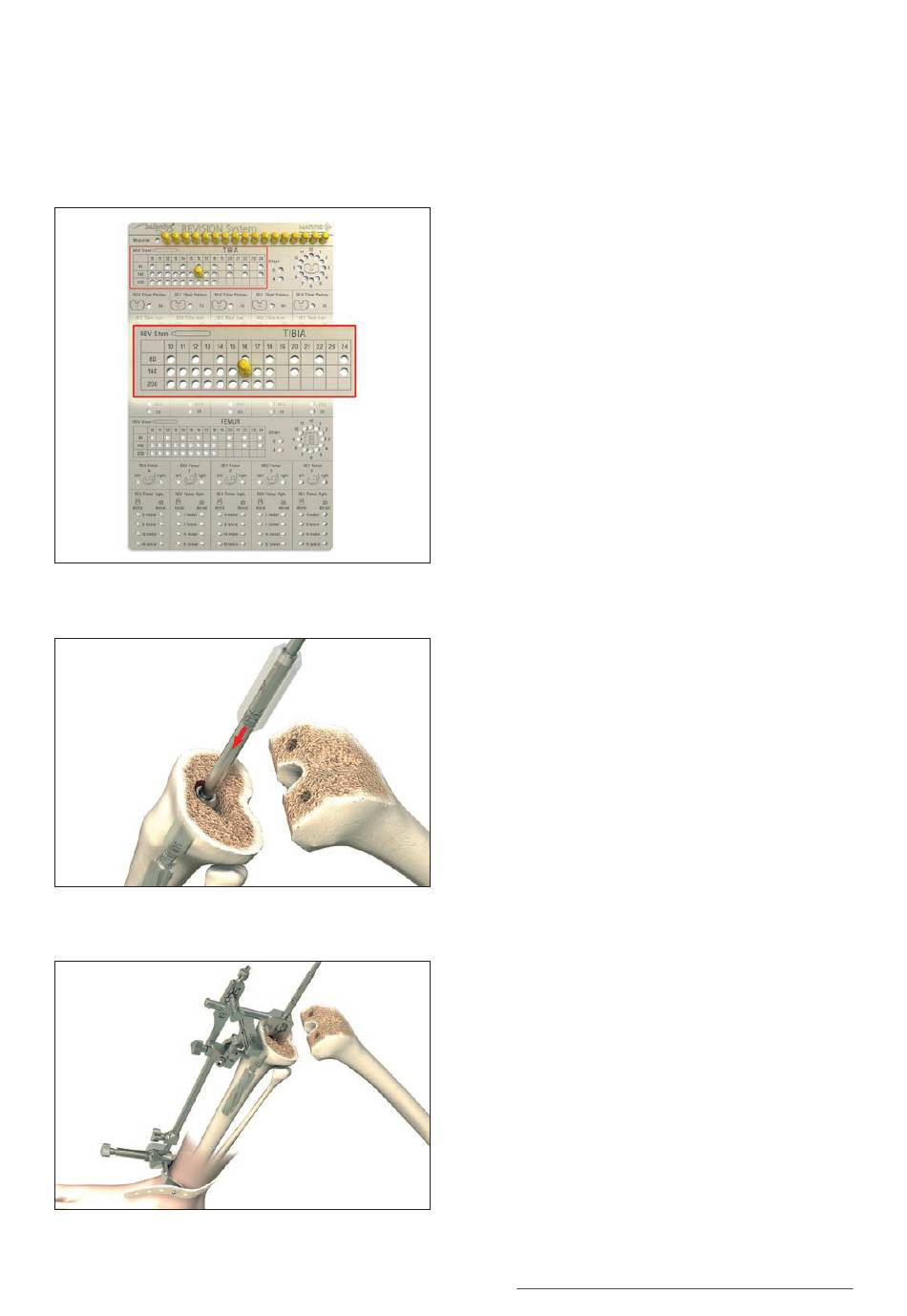

Abb. 2
Abb. 3
Abb. 4
Verwenden Sie das Memoryboard (79.02.0637) mit
den Steckzapfen (79.02.0638), um den Durchmesser
der letzten Reibahle zu erfassen (in diesem Beispiel:
Durchmesser 16 mm, Länge 140 mm).
Zur Stabilisierung der Reibahle schieben Sie die Füh-
rungshülse (79.02.0510 bis 79.02.0525), die am bes-
ten über den Schaft passt, bis sie die Ebene der Tibia-
osteotomie erreicht (nur bei den Reibahlen 140 und
200 mm erforderlich).
Verwenden Sie die Positionierungsgabel (79.02.0029),
um die Führungshülse niedergedrückt zu halten.
Das Tibiareferenzsystem wird von der intramedullären
Reibahle (79.02.0310 bis 79.02.0325) geführt.
Bemerkung
Die Montage des Tibiareferenzsystems wird in Anlage
7 erläutert.
Schieben Sie das montierte Tibiareferenzsystem über
den Schaft der zuletzt verwendeten Reibahle
(79.02.0310 bis 79.02.0325).
balanSys REV – Beugespalt zuerst: Schritt für Schritt – 11
