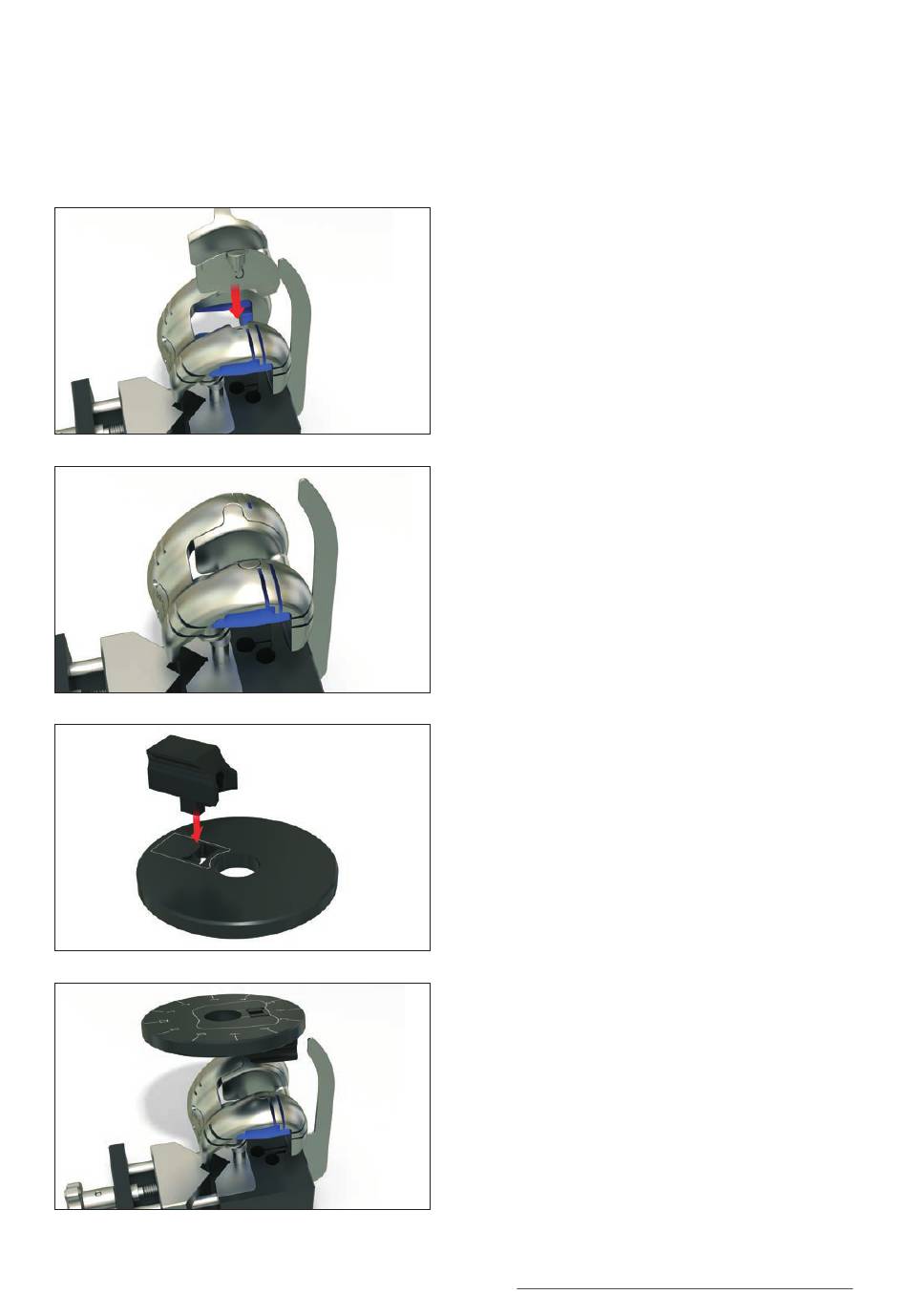

Abb. 94
Abb. 95
Abb. 96
Abb. 97
Drücken Sie den entsprechenden Femurkasteneinsatz
(79.02.0470 bis 79.02.0474) in die Öffnung des Test-
femurs. Der Nocken der Box sollte nach hinten zeigen.
Die Oberfläche des Testfemurs und des Femurkasten-
einsatzes müssen sich reibungslos ausrichten lassen.
Montieren Sie die Tibiaausrichtscheibe (79.02.0287)
und den Boxadapter (79.02.0288). Das Piktogramm
auf der unteren Oberfläche der Scheibe zeigt die ge-
naue Position des Adapters an.
Den Boxadapter in die Box des Testfemurs einsetzen.
balanSys REV – Beugespalt zuerst: Schritt für Schritt – 43
