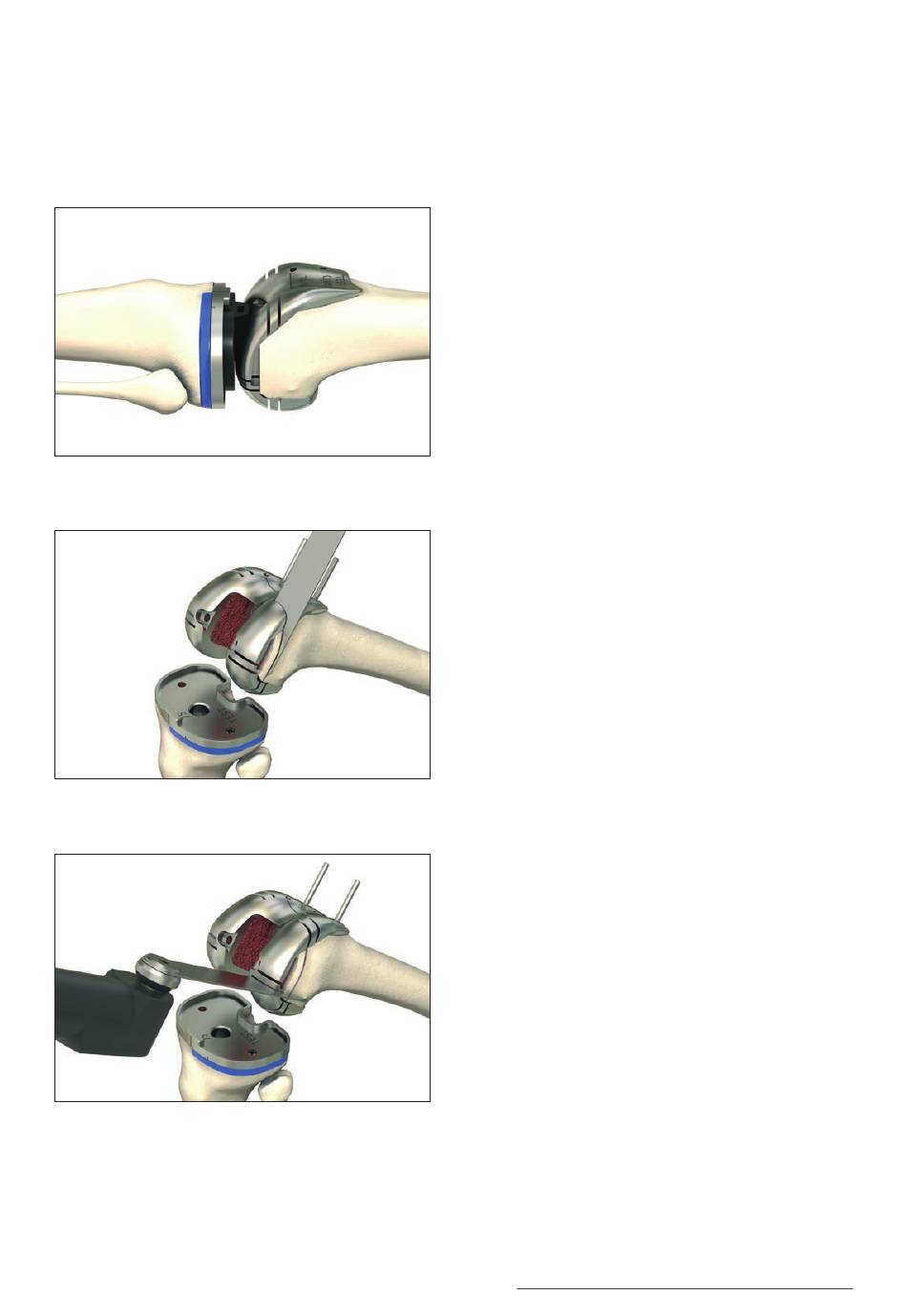

Abb. 146
Abb. 147
Abb. 148
Bestimmen Sie die Position des Femurs in der Längs-
achse. Überprüfen Sie die Bandspannung mit dem
Spacer-Testeinsatz (79.02.0730 bis 79.02.736) in Beu-
gung und Streckung.
In diesem Beispiel ist die Spannung mit den gewählten
Testelementen geeignet.
Nachdem die Längsposition des Femurs bestimmt
wurde, werden zwei Pins (71.02.3054) durch die pro-
ximalen Löcher in der vorderen Oberfläche des Test-
femurs eingeführt. Dies ist notwendig, um das Testim-
plantat in der festgelegten Position zu stabilisieren.
Ist eine distale oder dorsale / posteriore Augmentation
erforderlich, kann der Schnitt durch die entsprechen-
den Schlitze erfolgen.
In diesem Beispiel wird der Schnitt für eine distale
5 mm-Augmentation auf der lateralen Seite durchge-
führt.
In diesem Beispiel wird der Schnitt für eine dorsale /
posteriore 5 mm-Augmentation auf der lateralen Seite
durchgeführt.
balanSys REV – Beugespalt zuerst: Schritt für Schritt – 61
