Operationstechnik
Montage des Femur-Testimplantats und Proberepositionierung

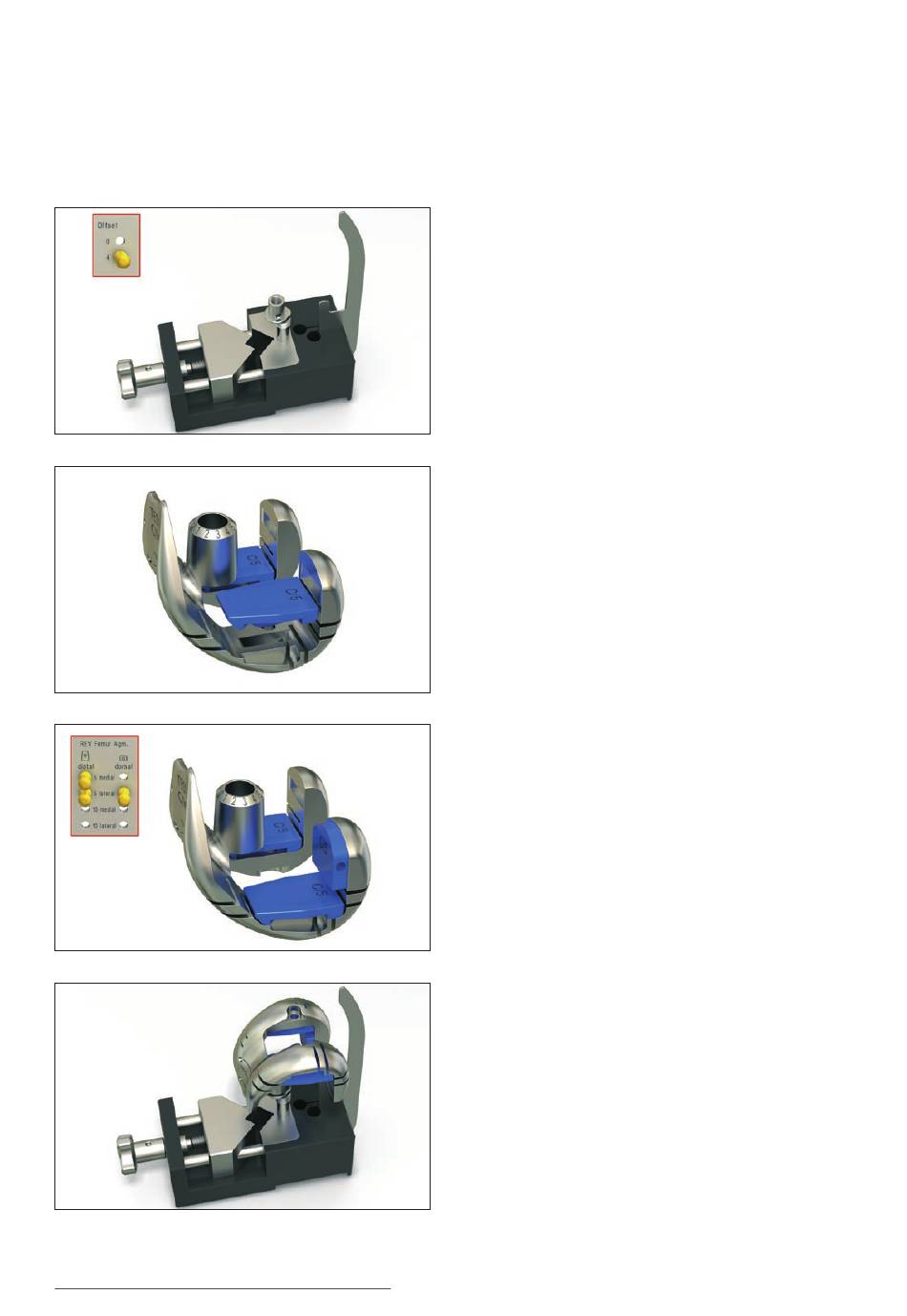

Abb. 90
Abb. 91
Abb. 92
Abb. 93
42 – balanSys REV – Beugespalt zuerst: Schritt für Schritt
Das Tastblech (77.02.0031) in den Schlitz der schwar-
zen Montagevorrichtung (79.02.0271) einsetzen. Den
Testschaftkern gerade (79.02.0668) oder mit Offset
(79.02.0669) in das Loch einsetzen.
In diesem Beispiel wurde ein Schaft mit 4 mm Offset
gewählt.
Bemerkung
Die Ausrichtung des Testschaftkerns ist korrekt, wenn
er nicht mehr gedreht werden kann. Die Lasermarkie
rung ist auf das Tastblech ausgerichtet.
Rasten Sie die Testaugmentationen auf dem Testfe-
mur (79.02.0330 bis 79.02.0339) ein.
In diesem Beispiel wurde die Femurgrösse C gewählt.
In diesem Beispiel wurden zwei 5 mm-Augmentatio-
nen distal und eine 5 mm-Augmentation posterior la-
teral gewählt.
Positionieren Sie den Testfemur auf dem Testschaft-
kern.
