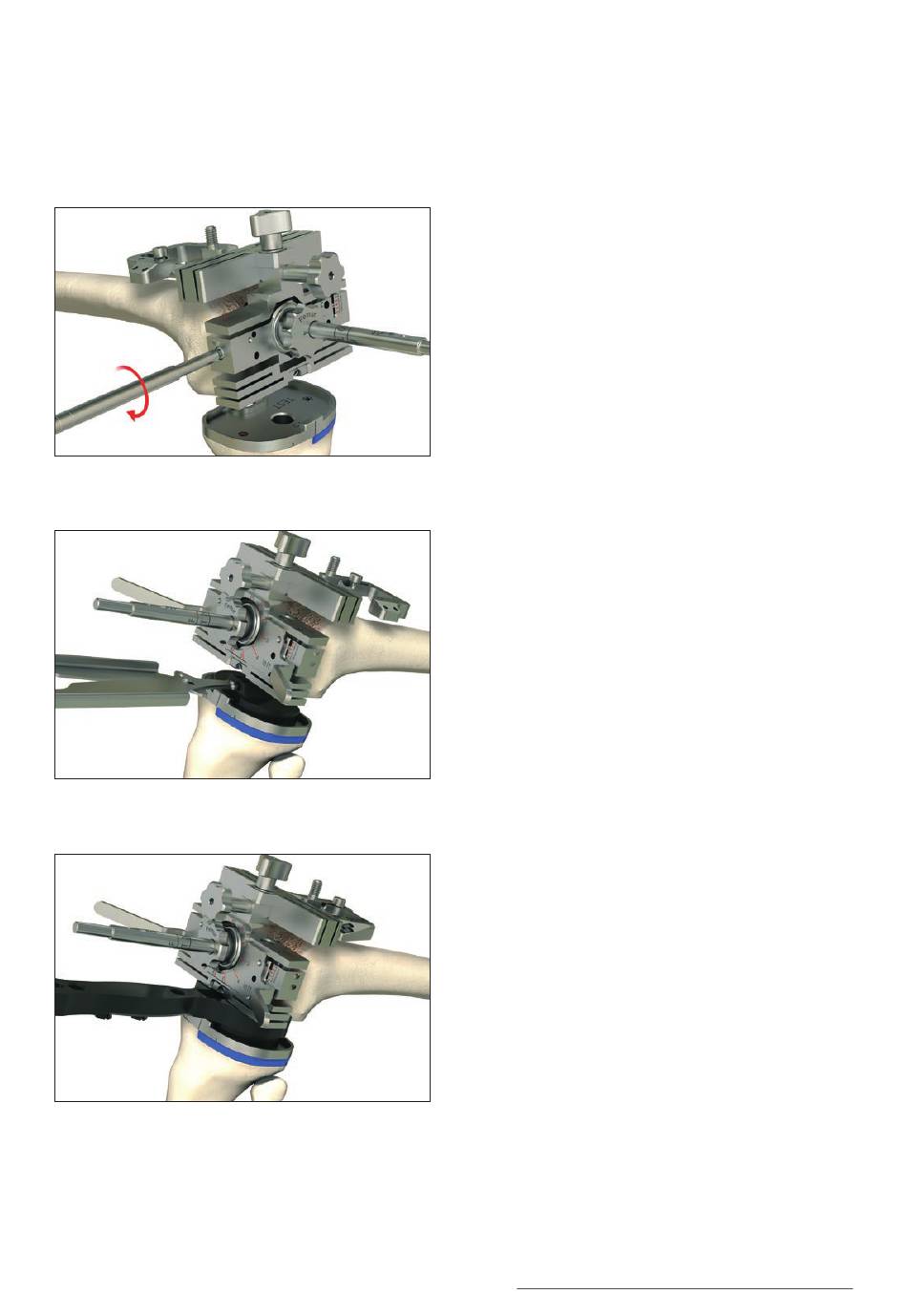

Abb. 58
Abb. 59
Abb. 60
Zur
Befestigung
des
79.02.0600 / links 79.02.0601) die laterale Schraube
festziehen.
Die Femurrotation ist definiert.
Die Überprüfung des Beugespaltes erfolgt mit dem
Spacer-Testeinsatz (79.02.0731 bis 79.02.0736). Er-
greifen Sie den Testeinsatz mit dem Halter (77.02.0185)
und stecken Sie die gewählte PE-Dicke in den Spalt.
Schieben Sie den Spacerblock Femur 12 (79.02.0652)
in den Spalt zwischen dem Testeinsatz und der hinte-
ren Ebene des AP-Schnittblocks
• Wenn die Bänder zu eng sind: Wählen Sie einen
dünneren Spacer-Testeinsatz oder eine
kleinere Femurkomponente (wenn möglich)
• Wenn die Bänder zu locker sind: Wählen Sie
einen dickeren Spacer-Testeinsatz oder eine
grössere Femurkomponente (wenn möglich)
Nun ist der Beugespalt definiert.
balanSys REV – Beugespalt zuerst: Schritt für Schritt – 31
AP-Schnittblocks
(rechts
