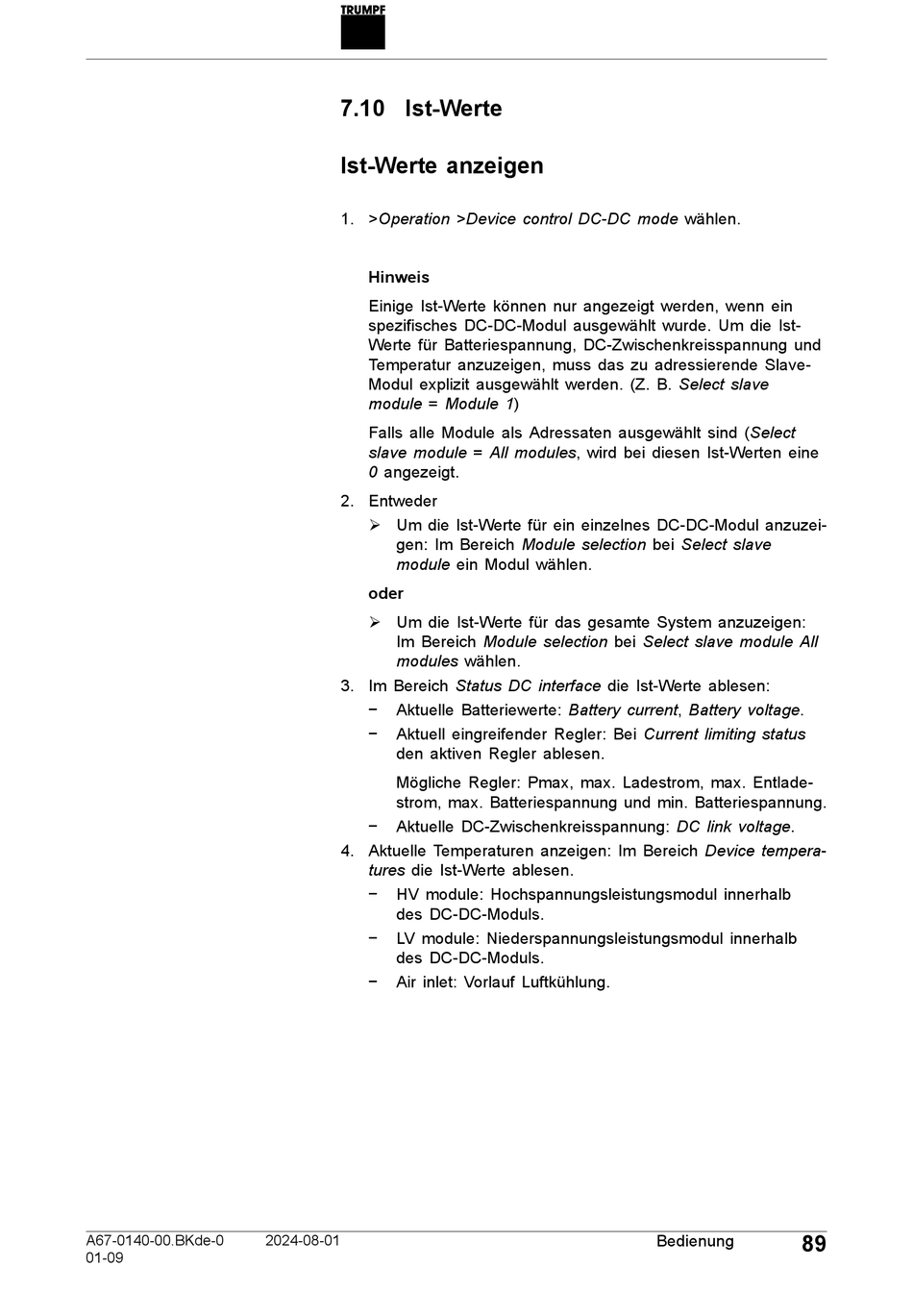

7.10 Ist-Werte
Ist-Werte anzeigen
1. >Operation >Device control DC-DC mode wählen.
Hinweis
Einige Ist-Werte können nur angezeigt werden, wenn ein
spezifisches DC-DC-Modul ausgewählt wurde. Um die Ist-
Werte für Batteriespannung, DC-Zwischenkreisspannung und
Temperatur anzuzeigen, muss das zu adressierende Slave-
Modul explizit ausgewählt werden. (Z. B. Select slave
module = Module 1)
Falls alle Module als Adressaten ausgewählt sind (Select
slave module = All modules, wird bei diesen Ist-Werten eine
0 angezeigt.
2. Entweder
Ø Um die Ist-Werte für ein einzelnes DC-DC-Modul anzuzei-
gen: Im Bereich Module selection bei Select slave
module ein Modul wählen.
oder
Ø Um die Ist-Werte für das gesamte System anzuzeigen:
Im Bereich Module selection bei Select slave module All
modules wählen.
3. Im Bereich Status DC interface die Ist-Werte ablesen:
− Aktuelle Batteriewerte: Battery current, Battery voltage.
− Aktuell eingreifender Regler: Bei Current limiting status
den aktiven Regler ablesen.
Mögliche Regler: Pmax, max. Ladestrom, max. Entlade-
strom, max. Batteriespannung und min. Batteriespannung.
− Aktuelle DC-Zwischenkreisspannung: DC link voltage.
4. Aktuelle Temperaturen anzeigen: Im Bereich Device tempera-
tures die Ist-Werte ablesen.
− HV module: Hochspannungsleistungsmodul innerhalb
des DC-DC-Moduls.
− LV module: Niederspannungsleistungsmodul innerhalb
des DC-DC-Moduls.
− Air inlet: Vorlauf Luftkühlung.
