Ferritkern einsetzen, um Grenzwert für
Level C1 im System zu erreichen
Hilfsmittel, Werkzeuge, Materialien
■ Ferritkern A:
1 Ferritkern für DC-Zwischenkreis- und Batteriezuleitung,
z. B. Würth 74271251S, bestellbar über TRUMPF (Materi-
alnr. 2661105)
■ Ferritkern B:
1 Ferritkern für die Systemsteuerung (mitgeliefert)
1. Die Kabel für den DC-Zwischenkreisanschluss und Batterie-
anschluss des DC-DC-Moduls mit Ferritkern A bestücken:
− Die Kabel einmal gemeinsam um den Ferritkern wickeln,
sodass jedes Kabel zweimal durch das Ferritkernloch
läuft.
− Den Ferritkern möglichst nahe beim Stecker platzieren.

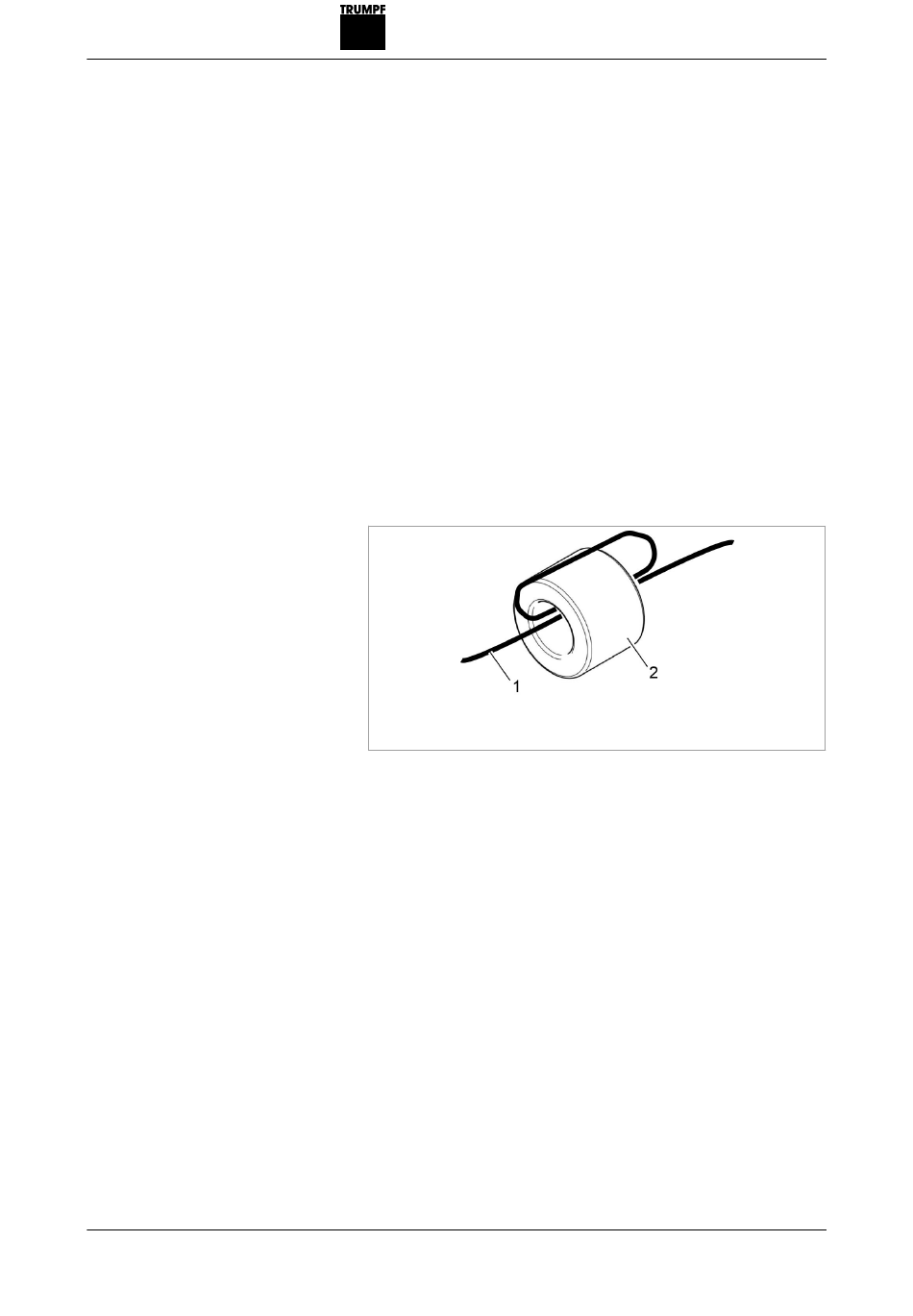

1 DC-Zwischenkreis- und Batte-
riezuleitung
Ferritkern A
2. Das Kabel für die 24-V-Versorgung der Systemsteuerung mit
Ferritkern B bestücken:
− Das Kabel einmal um den Ferritkern wickeln, sodass das
Kabel zweimal durch das Ferritkernloch läuft.
− Den Ferritkern möglichst nahe beim Stecker platzieren.
