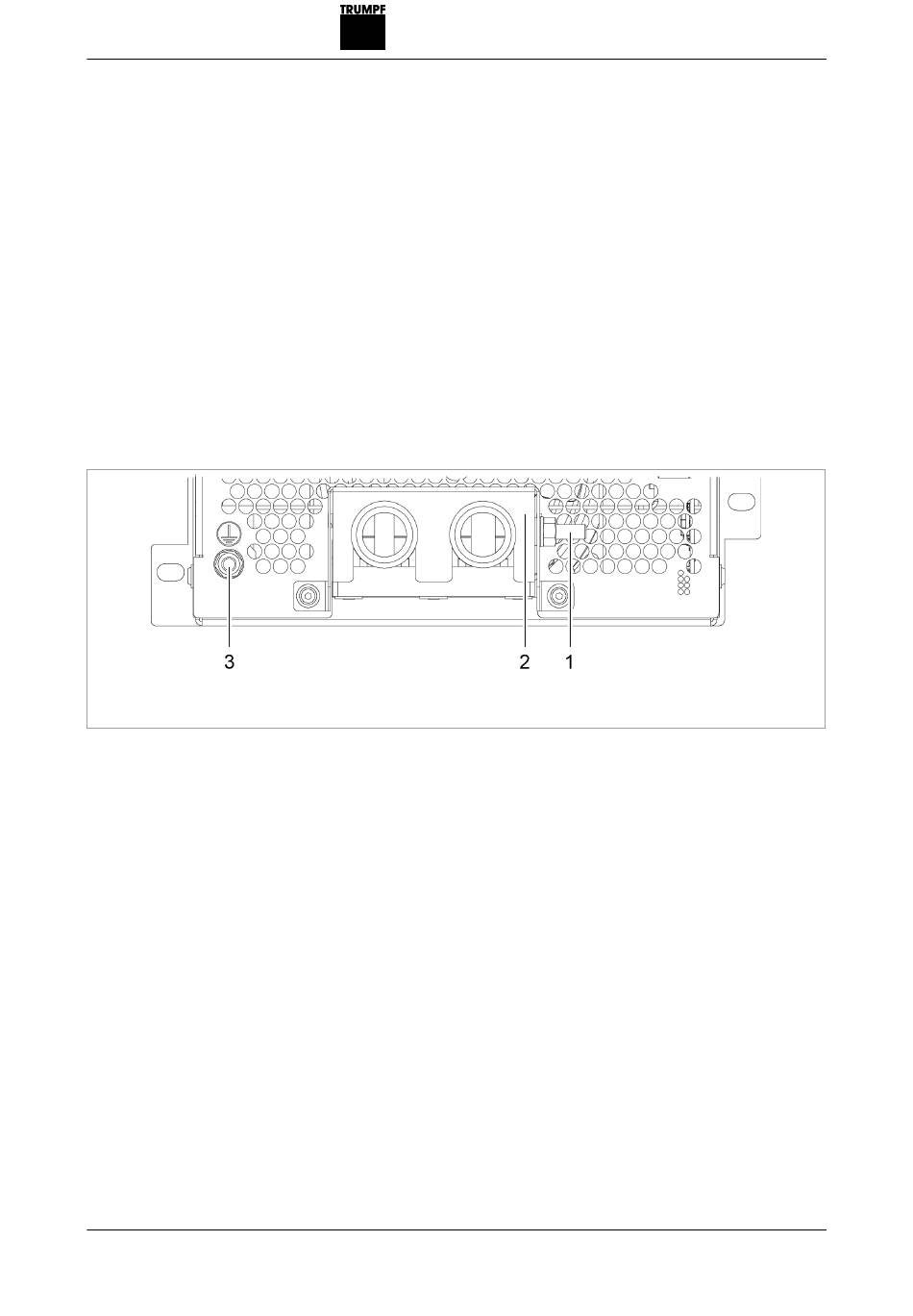

Ansicht
1 M6-Gewindebolzen an Abdeck-
haube für Schutzleiteranschluss
Schutzleiteranschlüsse
Anschluss
Kabelanforderung
Erdungskonzepte
28
Schnittstellen
4. Schnittstellen
4.1 Schutzleiter
Hinweis
Für den Schutzleiteranschluss gibt es am DC-DC-Modul einen
Gewindebolzen an der Gehäuserückseite und einen Gewindebol-
zen an der Abdeckhaube.
Um den sicheren Betrieb zu gewährleisten, müssen beide
Schutzleiteranschlüsse mit 2 separaten PE-Leitern an die
Erdungsanlage angeschlossen werden.
2 Abdeckhaube
■ An Gehäuserückseite: Gewindebolzen M6
■ An Abdeckhaube: Gewindebolzen M6
Der Querschnitt des Schutzleiters hängt vom Erdungskonzept
der Gesamtanlage ab.
■ 2 Erdungskonzepte sind möglich:
− Batterieleitungen ungeerdet
− Batterieleitungen einseitig geerdet
S. 29).
■ Der Anlagenbauer muss den Querschnitt des Schutzleiters
gemäß den Batterieeigenschaften und Sicherungseigenschaf-
ten berechnen.
■ Die nicht geerdete Seite des Batterieanschlusses darf maxi-
mal um ±100 V vom Erdpotenzial abweichen.
3 M6-Gewindebolzen für Schutz-
leiteranschluss
(siehe "Fig. 19", S.
(siehe "Fig. 19",
2024-08-01 A67-0140-00.BKde-0
Fig. 18
29).
