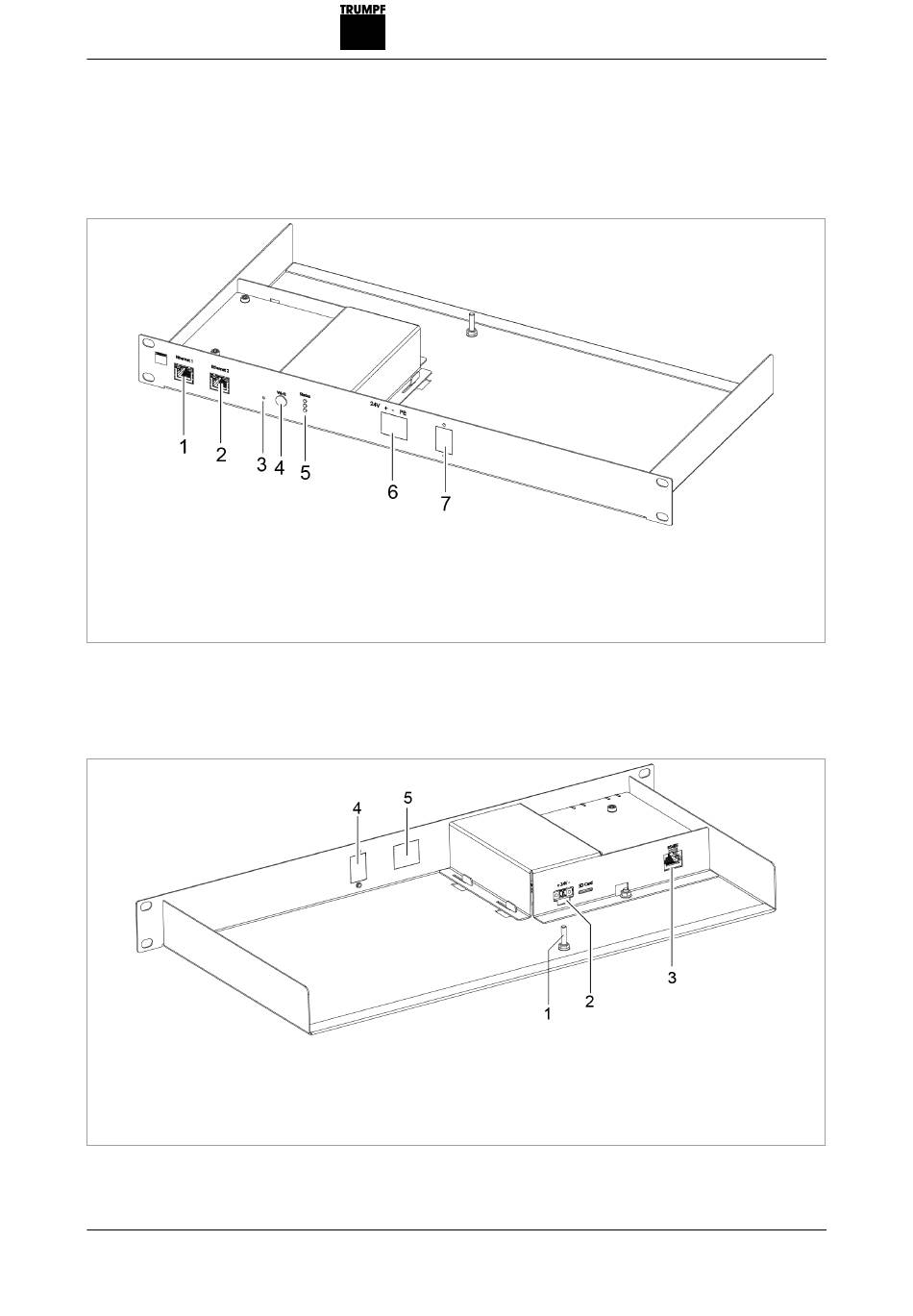

Vorderseite
1 Datenanschluss für PC: Ether-
net 1
2 Datenanschluss für weitere Sys-
temsteuerung: Ethernet 2
3 Reset-Taste (Reset IP-Adresse)
Vorderseite TruConvert System Control
Rückseite
1 Gewindebolzen für Schutzleiter
2 24-V-Versorgungsspannung
Rückseite TruConvert System Control
A67-0140-00.BKde-0
01-09
Aufbau TruConvert System Control
4 Ohne Funktion
5 Status-LEDs
3 Datenanschluss RS-485
4 Durchführung für RS-485 (optio-
nal)
2024-08-01
6 24-V-Versorgungsspannung,
Schutzleiter (optional)
7 Datenanschluss RS-485 (optio-
nal)
5 Durchführung für 24-V-Versor-
gungsspannung, Schutzleiter
(optional)
Beschreibung
Fig. 9
Fig. 10
