Ansicht
Anschluss
Kabelanforderung
Externe Absicherung
30
Schnittstellen
In der Anlage ist die 24-V-Versorgungsspannung (DC) mit einem
gleichwertigen SELV-Stromkreis zu verbinden.
4.3 DC-Zwischenkreis

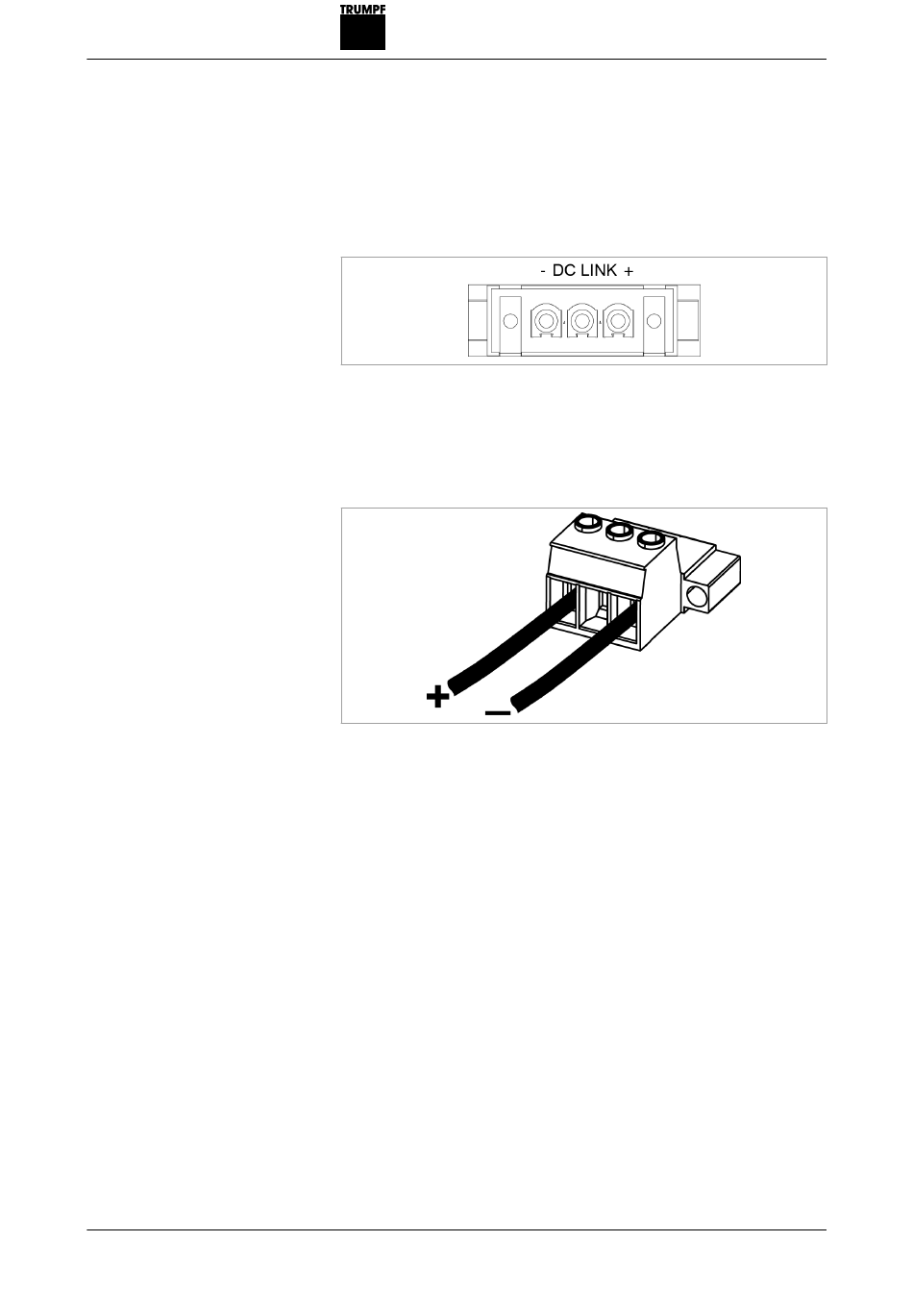

DC-Zwischenkreis
■ Am DC-DC-Modul: Phoenix Leiterplattensteckverbinder
■ Erforderliches Gegenstück: Verbinder 3pol, 76A, RM
10,16 mm
Verbinder für den DC-Zwischenkreisanschluss
■
2
2 x 2.5 mm / 2 x AWG 13
■ Isolation mit ausreichender Spannungsfestigkeit wählen.
Hinweis
Um die Induktivität gering zu halten, die Kabel miteinander ver-
drillen.
Allpolig, Sicherungskennwerte U
"DC-Zwischenkreis", S.
und I
Betrieb Nenn
18).
2024-08-01 A67-0140-00.BKde-0
Fig. 23
Fig. 24
beachten (siehe
