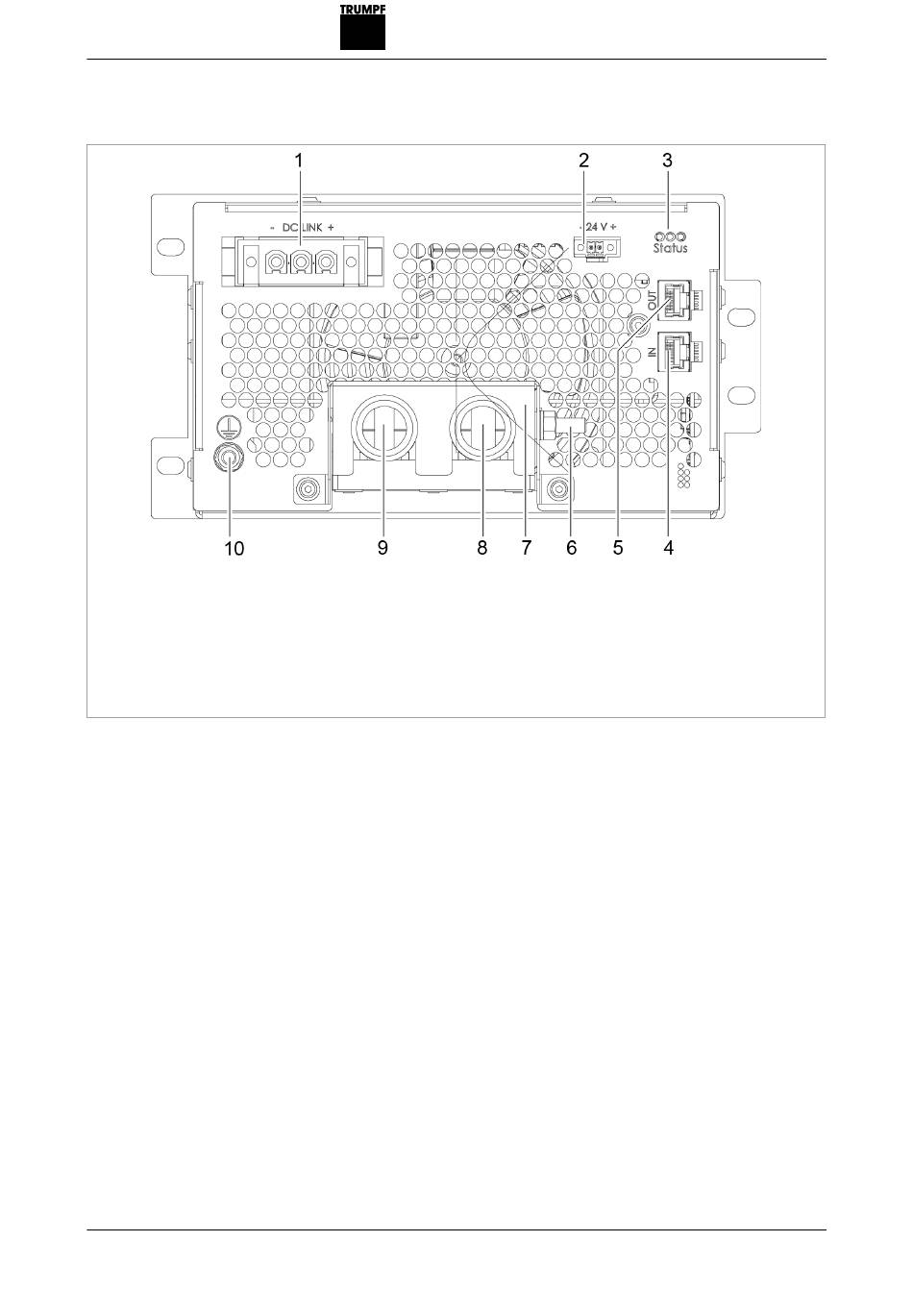

Rückseite
1 Anschluss DC-Zwischenkreis
2 Anschluss 24-V-Versorgungs-
spannung
3 Anzeigeelemente
4 Dateneingang (RS-485)
Rückseite TruConvert DC Serie 1000
16
Beschreibung
5 Datenausgang (RS-485)
6 Schutzleiteranschluss (M6-
Gewindebolzen)
7 Abdeckhaube für Batteriean-
schlüsse
8 Batterieanschluss: Gewindebol-
zen minus
9 Batterieanschluss: Gewindebol-
zen plus
10 Schutzleiteranschluss (M6-
Gewindebolzen)
2024-08-01 A67-0140-00.BKde-0
Fig. 8
