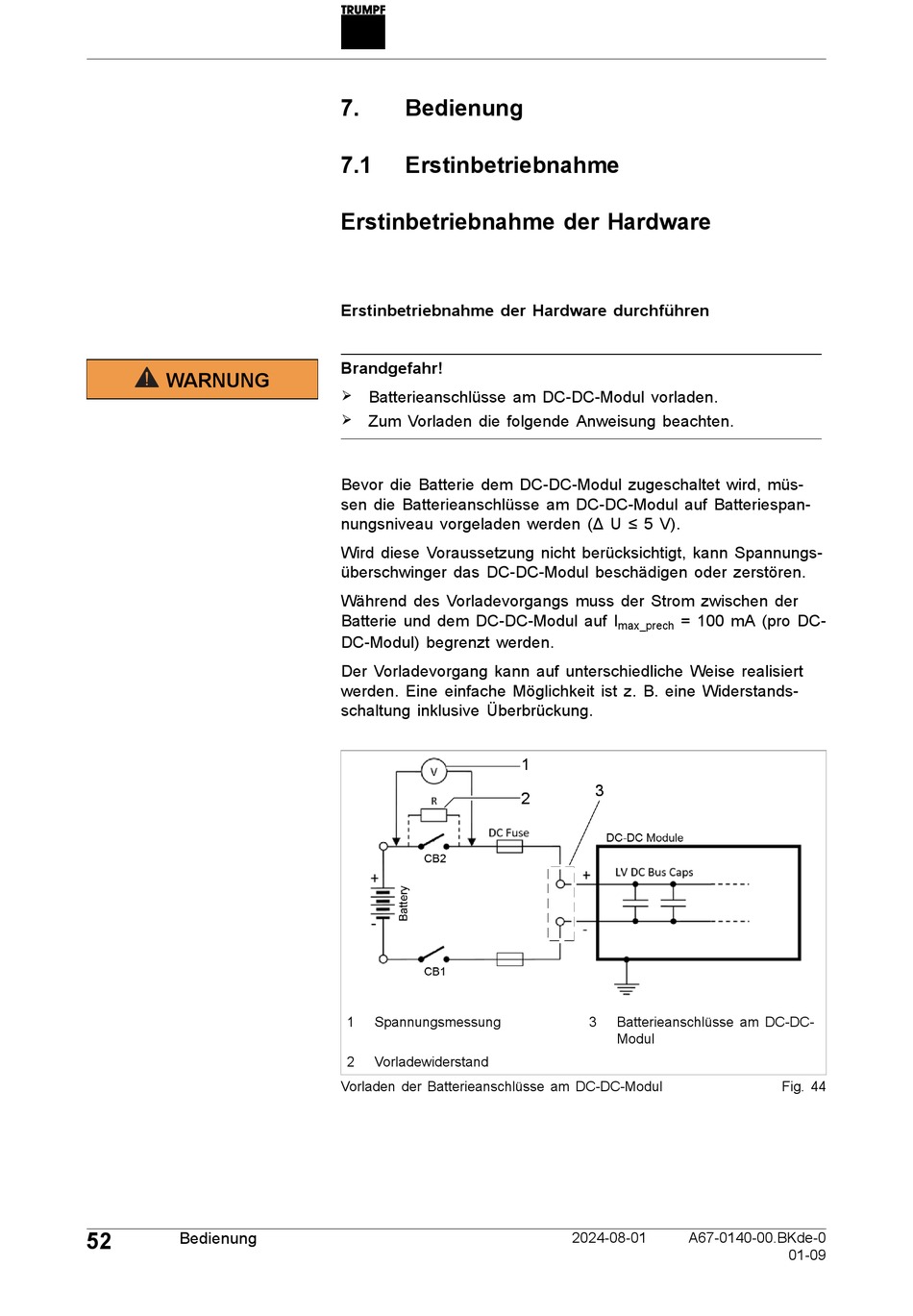

Trumpf TruConvert DC 1008 Betriebsanleitung Seite 58

WARNUNG
52
Bedienung
7. Bedienung
7.1 Erstinbetriebnahme
Erstinbetriebnahme der Hardware
Erstinbetriebnahme der Hardware durchführen
Brandgefahr!
Ø Batterieanschlüsse am DC-DC-Modul vorladen.
Ø Zum Vorladen die folgende Anweisung beachten.
Bevor die Batterie dem DC-DC-Modul zugeschaltet wird, müs-
sen die Batterieanschlüsse am DC-DC-Modul auf Batteriespan-
nungsniveau vorgeladen werden (Δ U ≤ 5 V).
Wird diese Voraussetzung nicht berücksichtigt, kann Spannungs-
überschwinger das DC-DC-Modul beschädigen oder zerstören.
Während des Vorladevorgangs muss der Strom zwischen der
Batterie und dem DC-DC-Modul auf I
DC-Modul) begrenzt werden.
Der Vorladevorgang kann auf unterschiedliche Weise realisiert
werden. Eine einfache Möglichkeit ist z. B. eine Widerstands-
schaltung inklusive Überbrückung.
1 Spannungsmessung
2 Vorladewiderstand
Vorladen der Batterieanschlüsse am DC-DC-Modul
= 100 mA (pro DC-
max_prech
3 Batterieanschlüsse am DC-DC-
Modul
2024-08-01 A67-0140-00.BKde-0
Fig. 44
