Trumpf TruConvert DC 1008 Betriebsanleitung Seite 93

Parameter
Upper window
Lower window
Reference voltage
Upper window
Reference voltage
Lower window
Beschreibung der Parameter

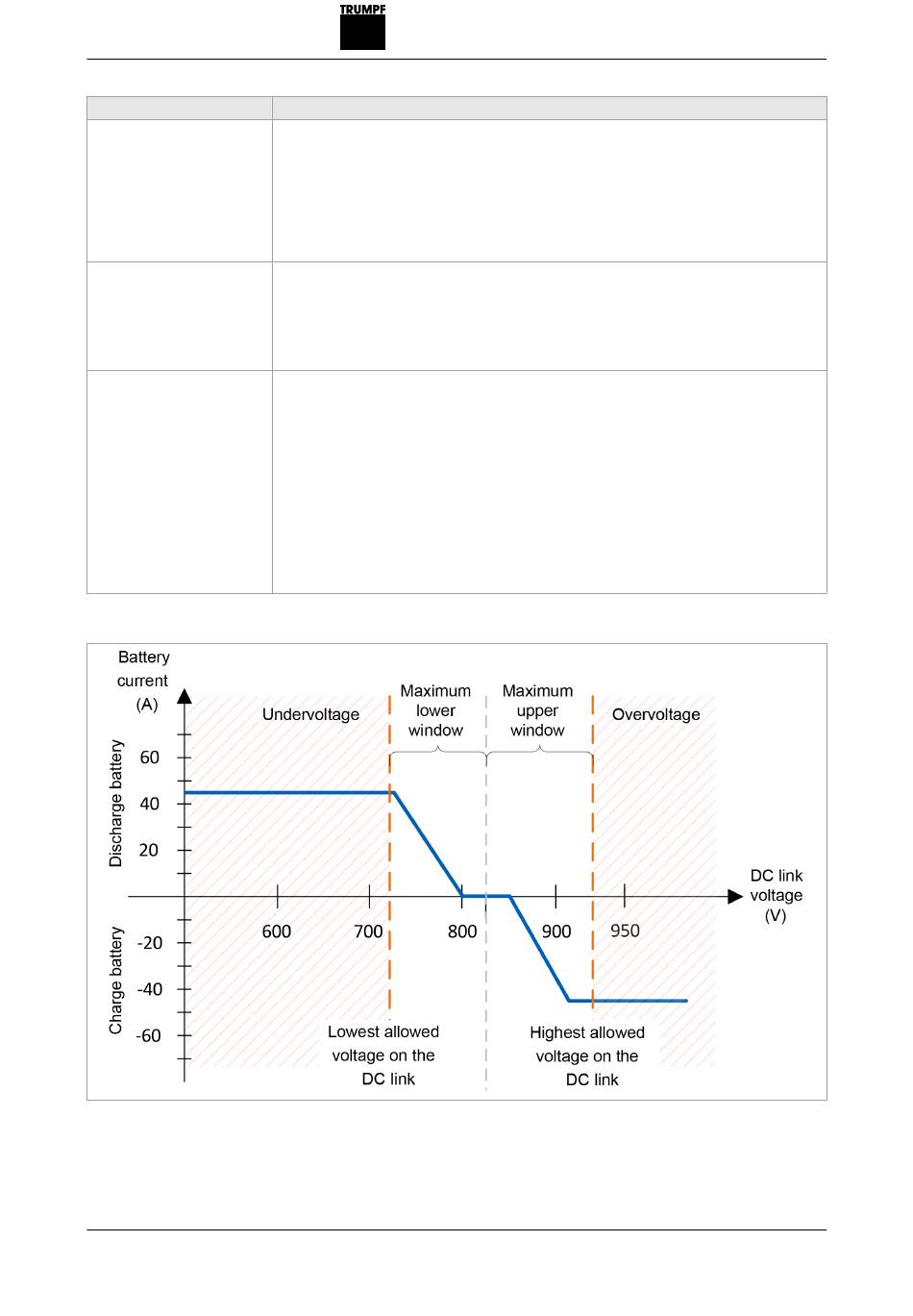

Beispiel: Obere- und Unterespannungsgrenze des erlaubten Betriebs
A67-0140-00.BKde-0
01-09
Beschreibung
Steilheit des DC-Droop
Die Steilheit des DC-Droop muss mit den physikalischen Eigenschaften des aufge-
bauten Gleichstromnetzes abgestimmt werden (Gesamtkapazität, vorhandene Impe-
danzen und ggf. aktive Teilnehmer). Sollten die Werkseinstellungen von Upper win-
dow oder Lower window für Ihren Anwendungsfall nicht zutreffen, kontaktieren Sie
den TRUMPF Service
Parameter können nicht im laufenden Betrieb geändert werden.
Obere Spannungsgrenze des DC-Droop
Teilnehmer an einem Gleichstromnetz können unterschiedliche Spannungsgrenzen
aufweisen. Die obere Spannung der eingestellten Kennlinie darf die niedrigste Über-
spannungsgrenze im System nicht überschreiten.
Reference voltage + Upper window ≤ niedrigste Überspannungsgrenze
Untere Spannungsgrenze des DC-Droop
Die DC-Zwischenkreisspannung muss folgende Bedingungen erfüllen:
■ Wenn die DC-DC-Module einem AC-DC-Modul untergeordnet sind, muss die DC-
Zwischenkreisspannung der Mindestspannung entsprechen, die durch das AC-
DC-Modul vorgegeben wird (siehe Betriebsanleitung TruConvert AC 3025).
■ Wenn die DC-DC-Module einer Systemsteuerung untergeordnet sind, muss die
DC-Zwischenkreisspannung mindestens 10,5 Mal so hoch wie die Batteriespan-
nung sein.
Beispiel: Mit einer Batteriespannung von 74 V muss die DC-Zwischenkreisspan-
nung mindestens 777 V betragen.
■ Reference voltage - Lower window ≥ niedrigste Untererspannungsgrenze
2024-08-01
Tab. 29
Fig. 66
87
Bedienung
