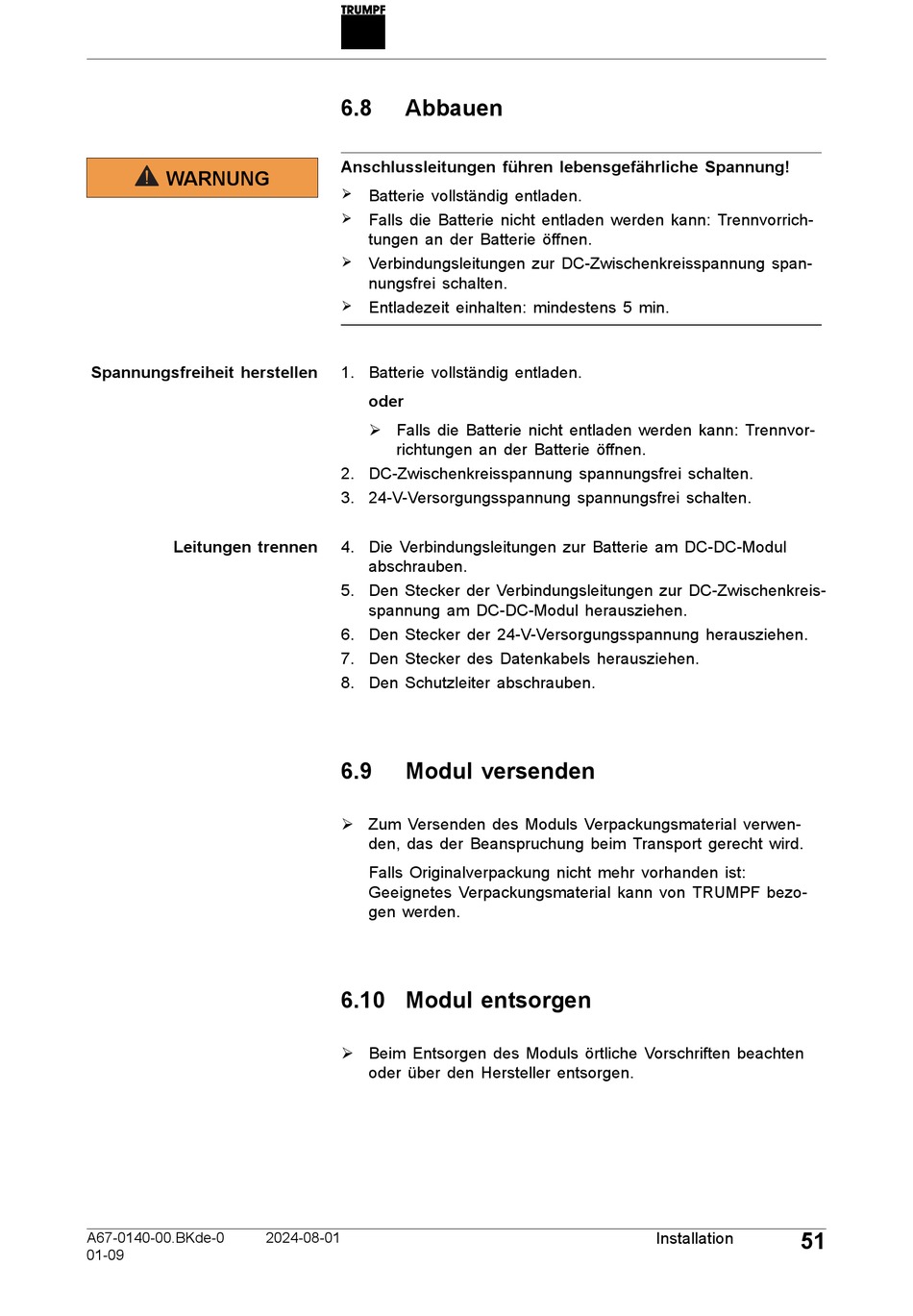

Trumpf TruConvert DC 1008 Betriebsanleitung Seite 57

WARNUNG
Spannungsfreiheit herstellen
Leitungen trennen
A67-0140-00.BKde-0
01-09
6.8 Abbauen
Anschlussleitungen führen lebensgefährliche Spannung!
Ø Batterie vollständig entladen.
Ø Falls die Batterie nicht entladen werden kann: Trennvorrich-
tungen an der Batterie öffnen.
Verbindungsleitungen zur DC-Zwischenkreisspannung span-
Ø
nungsfrei schalten.
Ø Entladezeit einhalten: mindestens 5 min.
1. Batterie vollständig entladen.
oder
Ø Falls die Batterie nicht entladen werden kann: Trennvor-
richtungen an der Batterie öffnen.
2. DC-Zwischenkreisspannung spannungsfrei schalten.
3. 24-V-Versorgungsspannung spannungsfrei schalten.
4. Die Verbindungsleitungen zur Batterie am DC-DC-Modul
abschrauben.
5. Den Stecker der Verbindungsleitungen zur DC-Zwischenkreis-
spannung am DC-DC-Modul herausziehen.
6. Den Stecker der 24-V-Versorgungsspannung herausziehen.
7. Den Stecker des Datenkabels herausziehen.
8. Den Schutzleiter abschrauben.
6.9 Modul versenden
Ø Zum Versenden des Moduls Verpackungsmaterial verwen-
den, das der Beanspruchung beim Transport gerecht wird.
Falls Originalverpackung nicht mehr vorhanden ist:
Geeignetes Verpackungsmaterial kann von TRUMPF bezo-
gen werden.
6.10 Modul entsorgen
Ø Beim Entsorgen des Moduls örtliche Vorschriften beachten
oder über den Hersteller entsorgen.
2024-08-01
51
Installation
