ACHTUNG
Ansicht
Anschluss
Sicherung
A67-0140-00.BKde-0
01-09

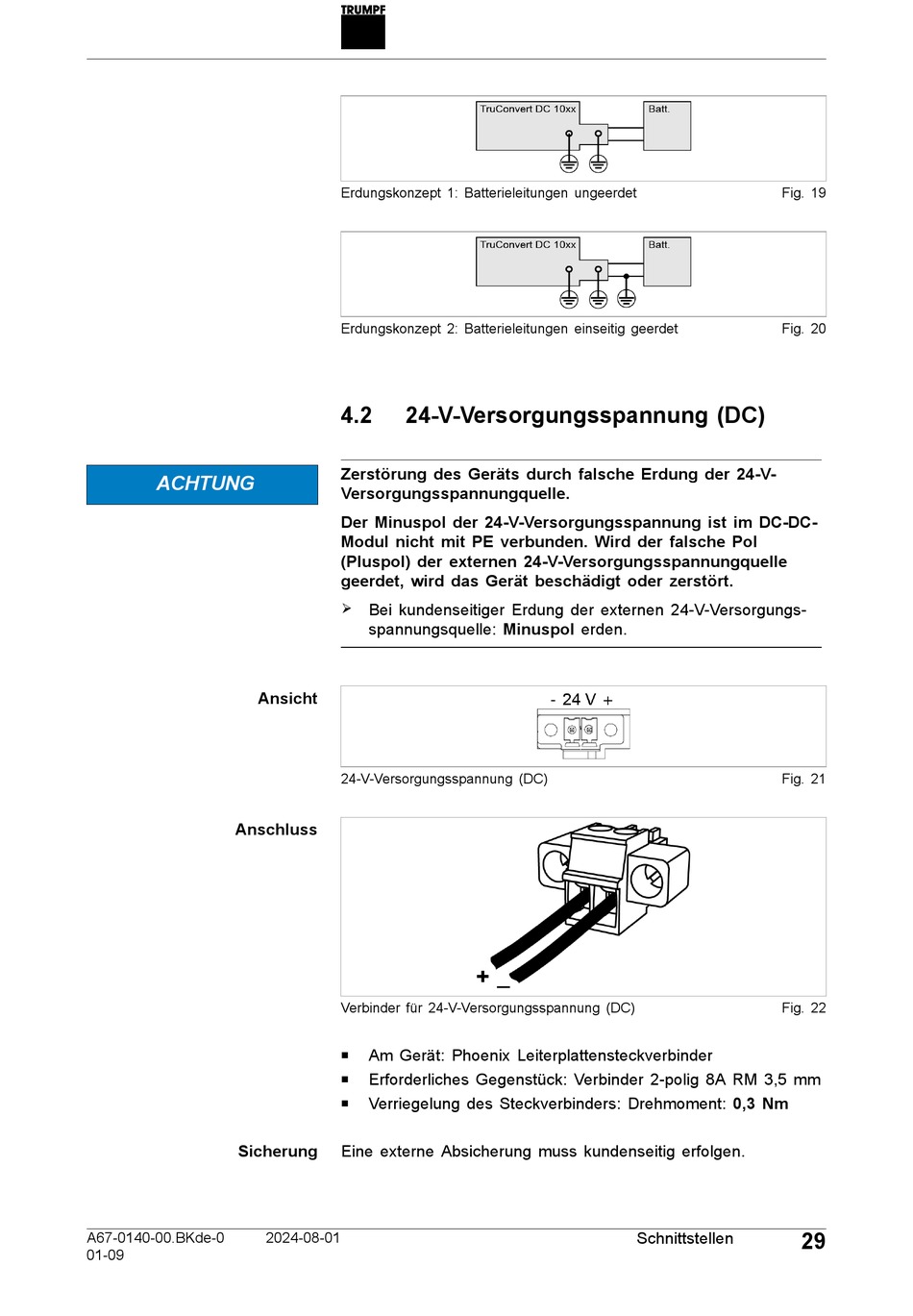

Erdungskonzept 1: Batterieleitungen ungeerdet
Erdungskonzept 2: Batterieleitungen einseitig geerdet
4.2 24-V-Versorgungsspannung (DC)
Zerstörung des Geräts durch falsche Erdung der 24-V-
Versorgungsspannungquelle.
Der Minuspol der 24-V-Versorgungsspannung ist im DC-DC-
Modul nicht mit PE verbunden. Wird der falsche Pol
(Pluspol) der externen 24-V-Versorgungsspannungquelle
geerdet, wird das Gerät beschädigt oder zerstört.
Ø Bei kundenseitiger Erdung der externen 24-V-Versorgungs-
spannungsquelle: Minuspol erden.
24-V-Versorgungsspannung (DC)
Verbinder für 24-V-Versorgungsspannung (DC)
■ Am Gerät: Phoenix Leiterplattensteckverbinder
■ Erforderliches Gegenstück: Verbinder 2-polig 8A RM 3,5 mm
■ Verriegelung des Steckverbinders: Drehmoment: 0,3 Nm
Eine externe Absicherung muss kundenseitig erfolgen.
2024-08-01
Fig. 19
Fig. 20
Fig. 21
Fig. 22
29
Schnittstellen
