Luftfördermenge prüfen
Sicherungen
42
Installation
Beim Betrieb von mehreren Modulen ist die Luftfördermenge mit
der Geräteanzahl zu multiplizieren.
Luftkurzschlüsse und gegenseitige Beeinflussungen der Module
untereinander sind zu vermeiden.
Anzahl der Module Fördermenge Luft
1 200 m³/h
n n x 200 m³/h
Maximaler Gegendruck
Um die Luftfördermenge zu prüfen und Probleme mit Filtern
oder Lüftern zu erkennen, den Luftdurchfluss durch die Lüfter
auf der Lufteintrittsseite prüfen. Dazu einen Durchflussmesser
(1) an einen Adapter (2) anschließen
Den Adapter luftdicht über der Lufteintrittsseite des Lüfters (3)
montieren. Durch den Lüfter und den Durchflussmesser muss
dieselbe Luft strömen.
1 Durchflussmesser
2 Adapter

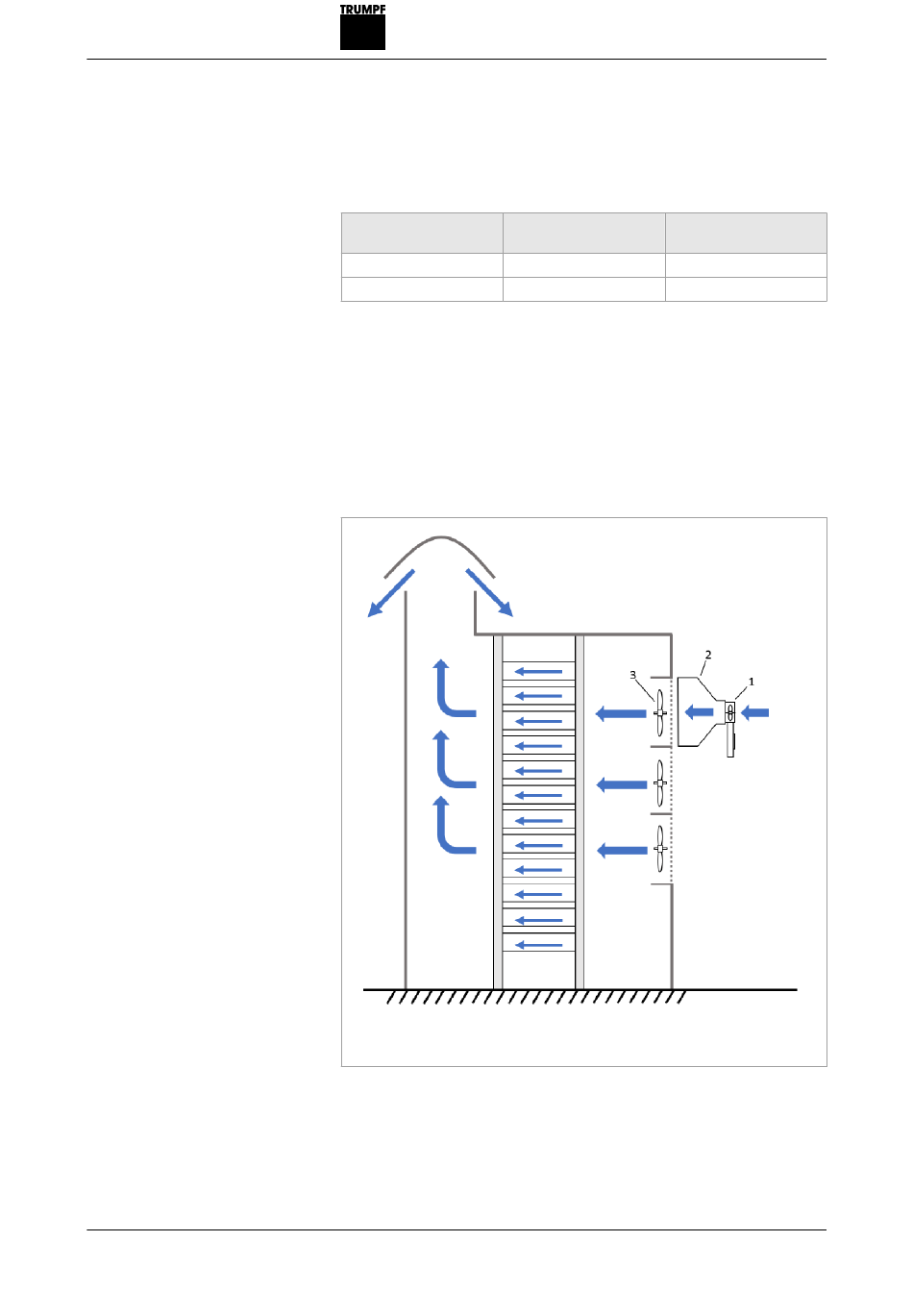

Messung des Luftstroms durch einen Lüfter
