Installation

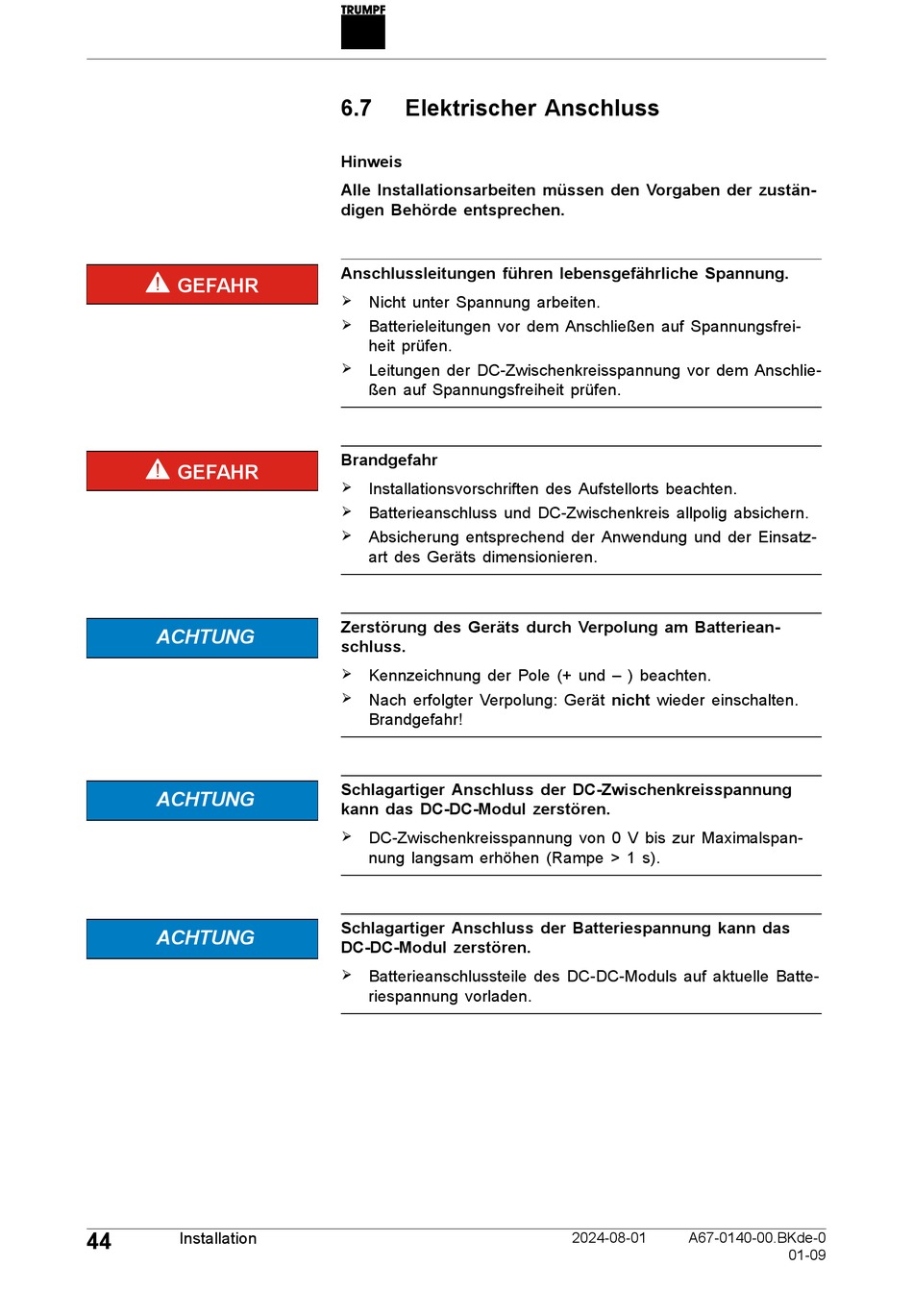

6.7 Elektrischer Anschluss
Hinweis
Alle Installationsarbeiten müssen den Vorgaben der zustän-
digen Behörde entsprechen.
Anschlussleitungen führen lebensgefährliche Spannung.
Ø Nicht unter Spannung arbeiten.
Ø Batterieleitungen vor dem Anschließen auf Spannungsfrei-
heit prüfen.
Leitungen der DC-Zwischenkreisspannung vor dem Anschlie-
Ø
ßen auf Spannungsfreiheit prüfen.
Brandgefahr
Ø Installationsvorschriften des Aufstellorts beachten.
Ø Batterieanschluss und DC-Zwischenkreis allpolig absichern.
Absicherung entsprechend der Anwendung und der Einsatz-
Ø
art des Geräts dimensionieren.
Zerstörung des Geräts durch Verpolung am Batteriean-
schluss.
Kennzeichnung der Pole (+ und – ) beachten.
Ø
Ø Nach erfolgter Verpolung: Gerät nicht wieder einschalten.
Brandgefahr!
Schlagartiger Anschluss der DC-Zwischenkreisspannung
kann das DC-DC-Modul zerstören.
Ø DC-Zwischenkreisspannung von 0 V bis zur Maximalspan-
nung langsam erhöhen (Rampe > 1 s).
Schlagartiger Anschluss der Batteriespannung kann das
DC-DC-Modul zerstören.
Ø Batterieanschlussteile des DC-DC-Moduls auf aktuelle Batte-
riespannung vorladen.
