Bei angeglichener
Spannung zuschalten
A67-0140-00.BKde-0
01-09
1 Umwälzpumpe
2 Spannungsmessung

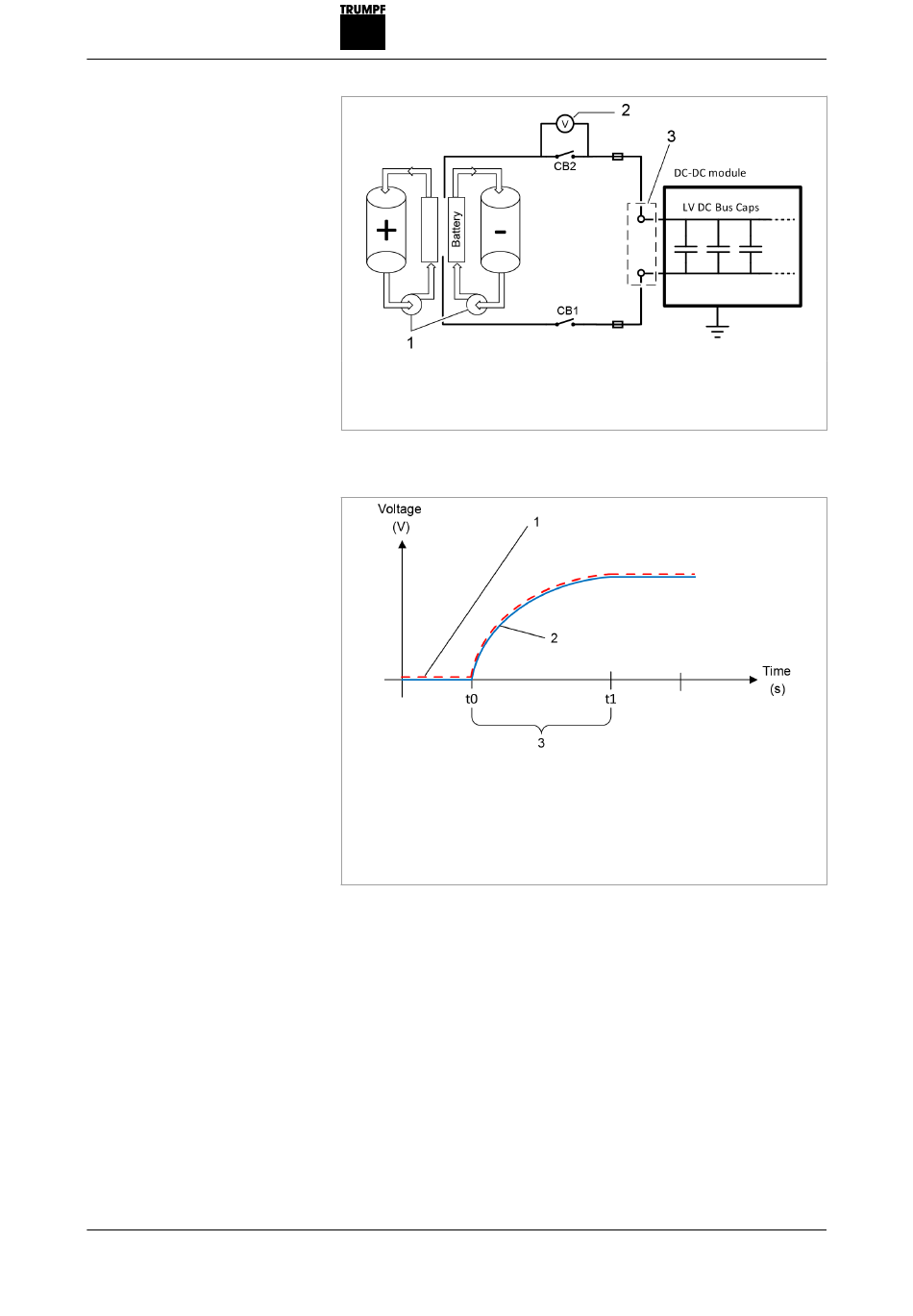

Beispiel: Systemaufbau aus Redox-Flow-Batterie und DC-
DC-Modul
1 Batteriespannung
2 Spannung an den Batteriean-
schlüssen des DC-DC-Moduls
t0 Batterie zuschalten: CB1 und
CB2 schließen.
Zuschaltvorgang einer Redox-Flow-Batterie an die Batterie-
anschlüsse des DC-DC-Moduls
1. Sicherstellen, dass die Batterie dem DC-DC-Modul nicht
zugeschaltet ist.
Die Schalter CB1 und CB2 sind offen.
2. Spannung über Schalter CB2 messen. Die Spannung anglei-
chen bis Δ U ≤ 5 V.
3. Schalter CB1 und CB2 schließen.
Der Vorladevorgang ist abgeschlossen. Das DC-DC-Modul
ist betriebsbereit.
2024-08-01
3 Batterieanschlüsse am DC-DC-
Modul
3 Umwälzpumpe hochfahren (t0
– t1).
t1 DC-DC-Modul betriebsbereit
Bedienung
Fig. 46
Fig. 47
