4.4 Batterieanschluss

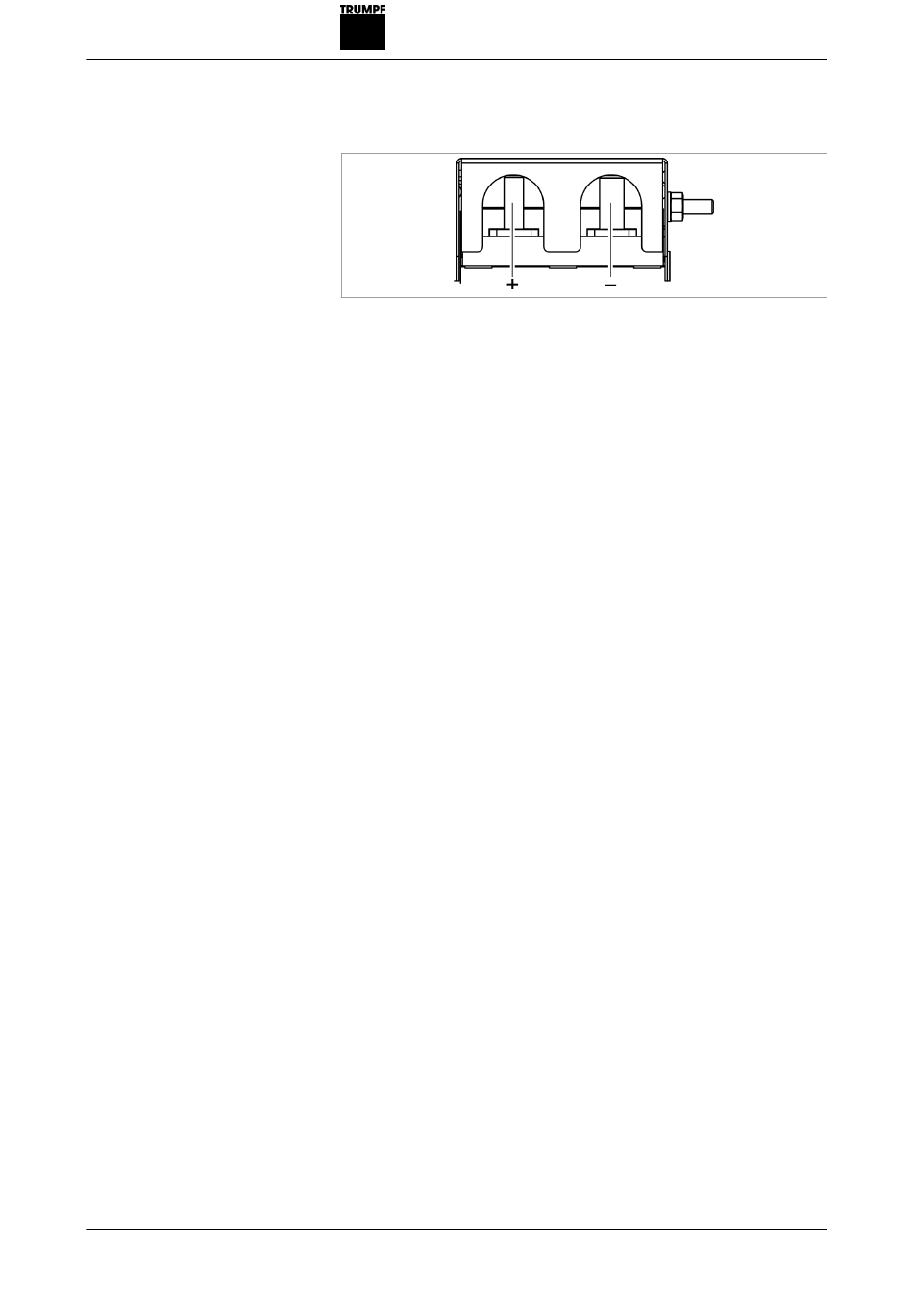

Batterieanschluss
■ Plus: Gewindebolzen M8. Drehmoment: max. 25 Nm.
■ Minus: Gewindebolzen M10. Drehmoment: max. 25 Nm.
Benötigte Anschlussteile:
■ Kabelschuhe aus ETP-Kupfer.
■ Min. Querschnitt nach örtlichen Vorschriften auswählen.
■ Max. Querschnitt: 2 x 95 mm² / 2 x AWG 4/0.
■ Max. Induktivität: 8 μH.
■ Max. Länge: < 5 m.
Hinweis
Um die Induktivität gering zu halten, die Kabel miteinander ver-
drillen.
Allpolig, max. 350 A.
Bei der Auswahl einer Überstromschutzeinrichtung: Den maxima-
len Kurzschlussstrom der verwendeten Energiequelle berücksich-
tigen.
In die Verbindung zwischen DC-DC-Modul und Batterie müssen
kundenseitig geeignete Trennvorrichtungen installiert werden.
Die Trennvorrichtungen müssen geltenden Normen entsprechen.
■ Einzelverbindung.
■ Parallelverbindung (bis zu 3 DC-DC-Module).
