1 DC-Zwischenkreisspannung

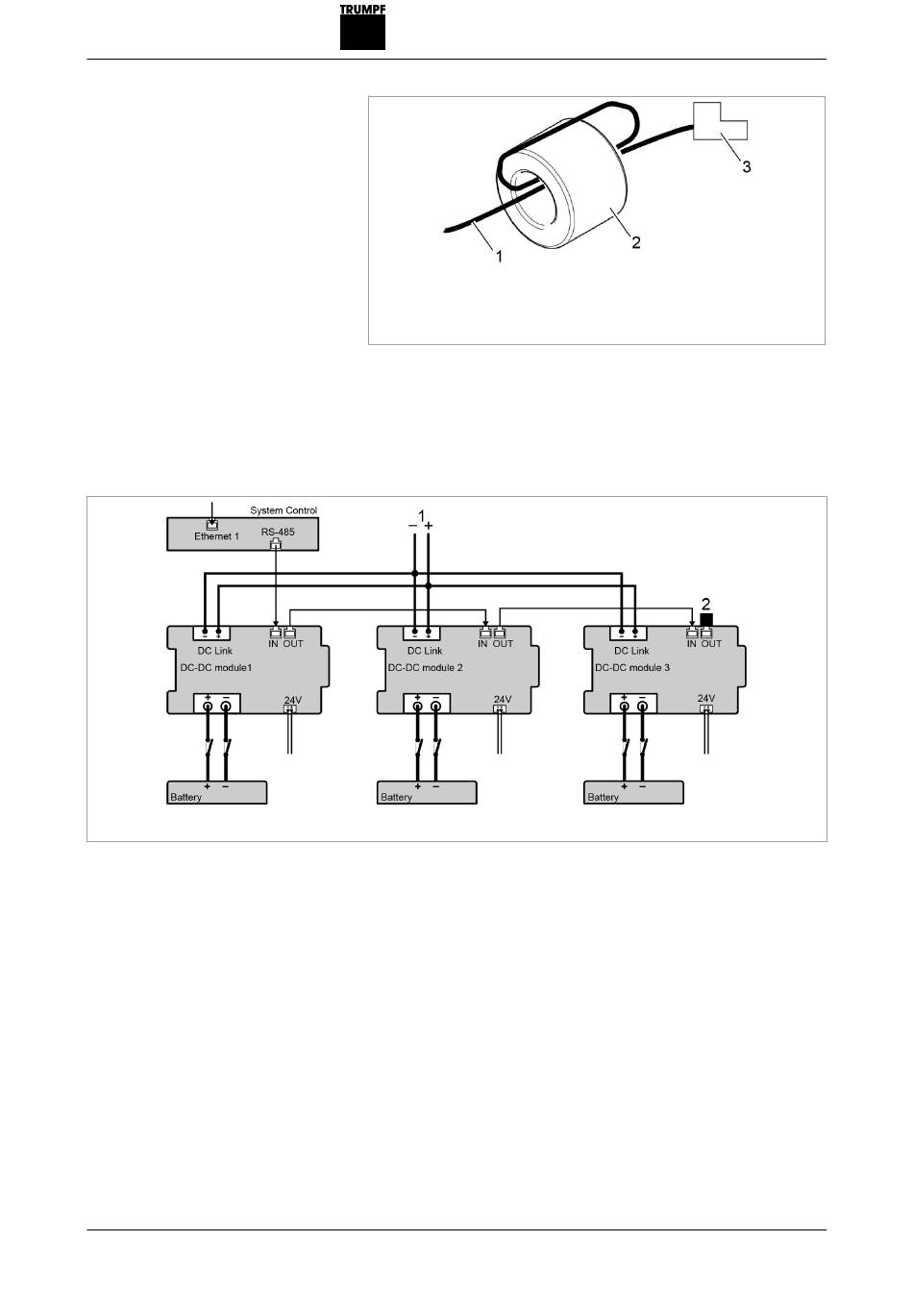

Schaltplan: Beispiel mit 1 Systemsteuerung und 3 DC-DC-Modulen
50
Installation
1 Kabel für 24-V-Versorgung
(2-adrig)
2 Ferritkern
Ferritkern B
Schaltplan-Beispiel
2 Abschlusswiderstand
Hinweis
Den Abschlusswiderstand immer am letzten Busteilnehmer
anschließen, um die Datenübertragung sicherzustellen.
Den Abschlusswiderstand auch anschließen, falls es nur einen
Busteilnehmer gibt.
Ausschließlich den mitgelieferten Abschlusswiderstand ver-
wenden.
3 Stecker zum Anschluss an
System Control
