1 Filter

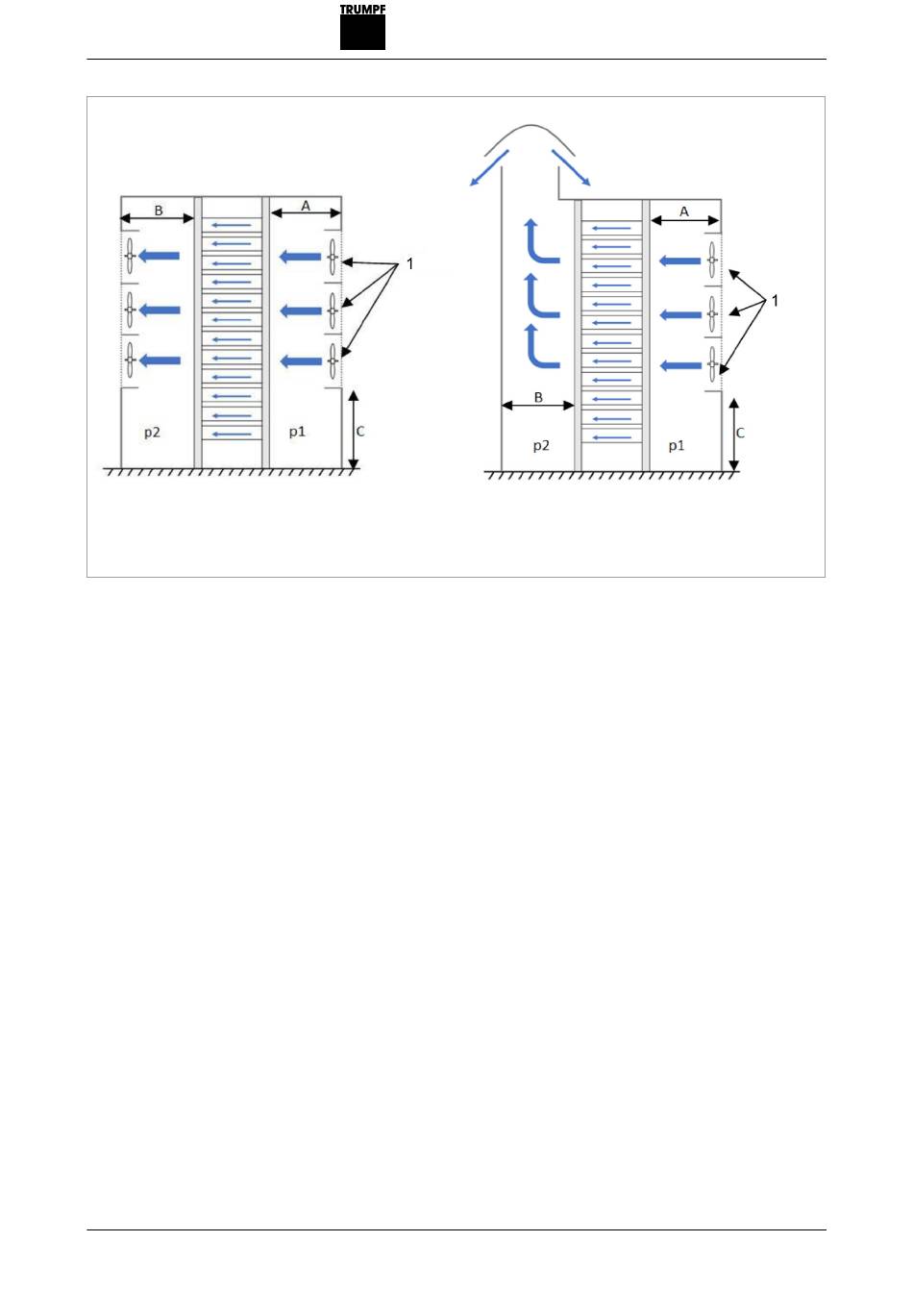

A Mindestabstand für Lufteintritt:
300 mm
Mindestabstände für Luftzirkulation bei mehr als 3 Geräten (n > 3)
Maximaler Gegendruck
A67-0140-00.BKde-0
01-09
B Mindestabstand für Luftaustritt:
500 mm
C Empfohlener Abstand zum
Boden: 500 mm bis 700 mm
Mehrere Geräte können in einer Umhausung mit einem seitli-
chen oder oberen Luftaustritt installiert werden. Bei der Installa-
tion ist Folgendes zu beachten:
■ Den Mindestabstand zum Boden einhalten, damit kein Staub
oder Sand ins Gehäuse gelangt.
■ Die Filter vor dem Lufteintrittsraum einbauen. Das Datenblatt
des Filters beachten, da ein Filter auch ein Luftwiderstand
sein kann.
■ Der Lufteintrittsraum und der Luftaustrittsraum müssen von-
einander getrennt sein. Die Abluft darf nicht zum Lufteintritts-
raum zurückfließen.
■ Den maximal erlaubten Gegendruck nicht überschreiten bei
maximaler Leistungsabgabe des Geräts
S. 42).
p2 - p1 < maximaler Gegendruck
■ Die Anzahl aller installierten Geräte gibt die benötigte Luft-
menge vor. Die Lüfter der Umhausung müssen diese benö-
tigte Luftmenge fördern
■ Alle Lüfter der Umhausung müssen die Luft in dieselbe Rich-
tung transportieren.
Die Kühlung des Moduls ist nur gewährleistet, wenn eine
bestimmte Luftfördermenge bis zu einem maximal erlaubten
Gegendruck zur Verfügung steht.
2024-08-01
p1 Luftdruck im Lufteintrittsraum
p2 Luftdruck im Luftaustrittsraum
(siehe "Tab. 16",
(siehe "Tab. 16", S. 42).
